Стратегическая база запасов понтонных мостов. Такого вы точно не видели
Проезжая жарким летним утром мимо живописных полей и густых лесов, заметил территорию похожую на стоянку с железнодорожной техникой.
Специально ничего ничего не искал.

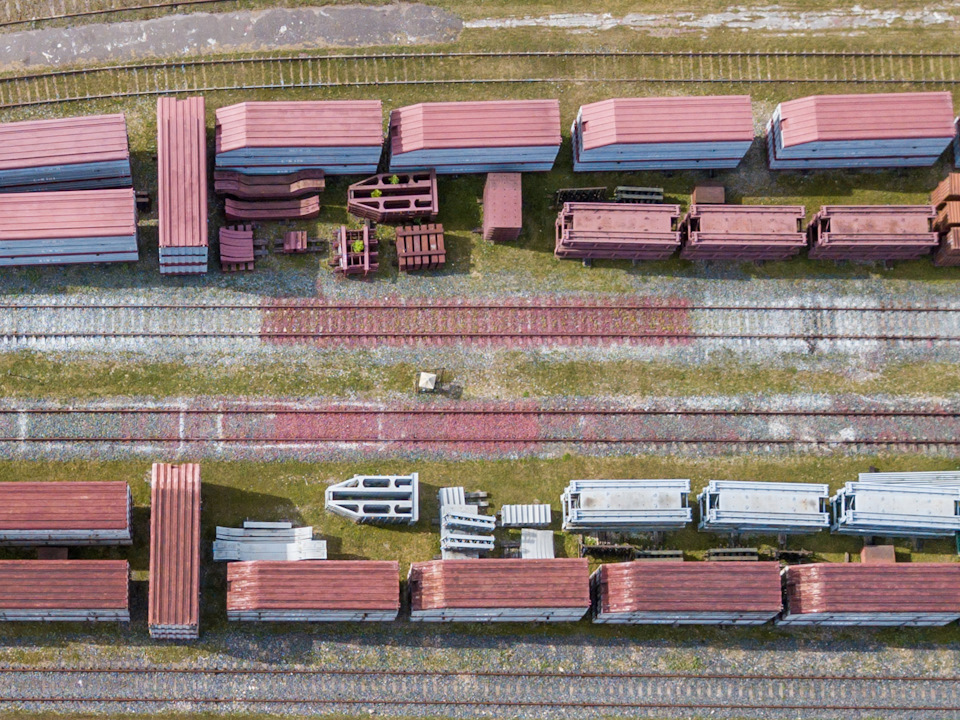

Издалека объекты выглядят как ж/д вагоны.
Конечно стало интересно. Обычно процесс полёта происходит так, как на фото =) Но подумываю VR-шлем купить. Будет «ваще огонь».

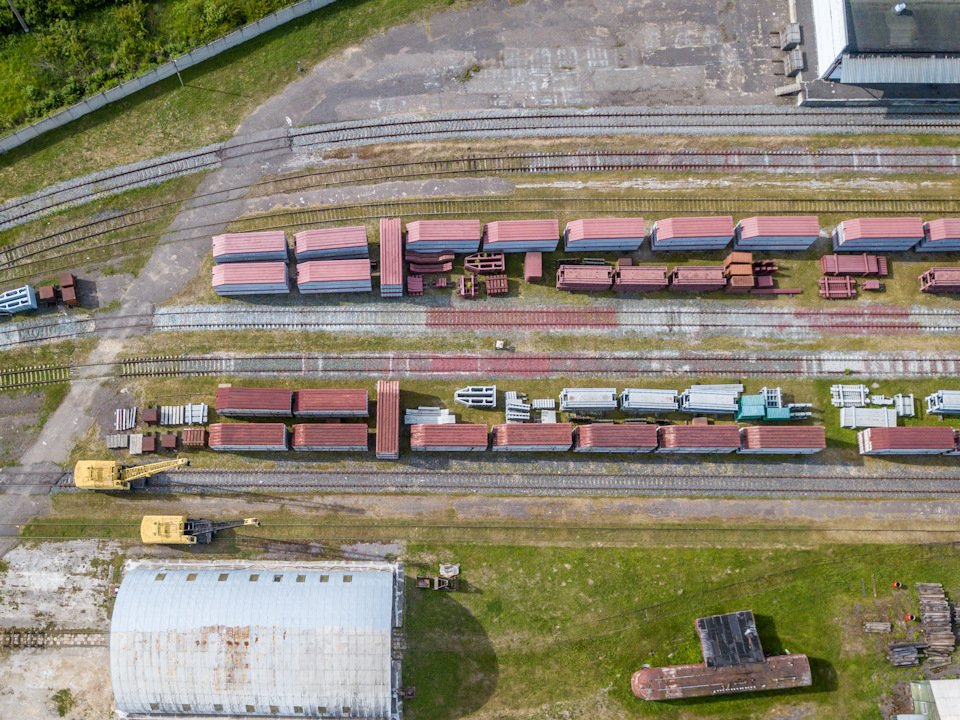

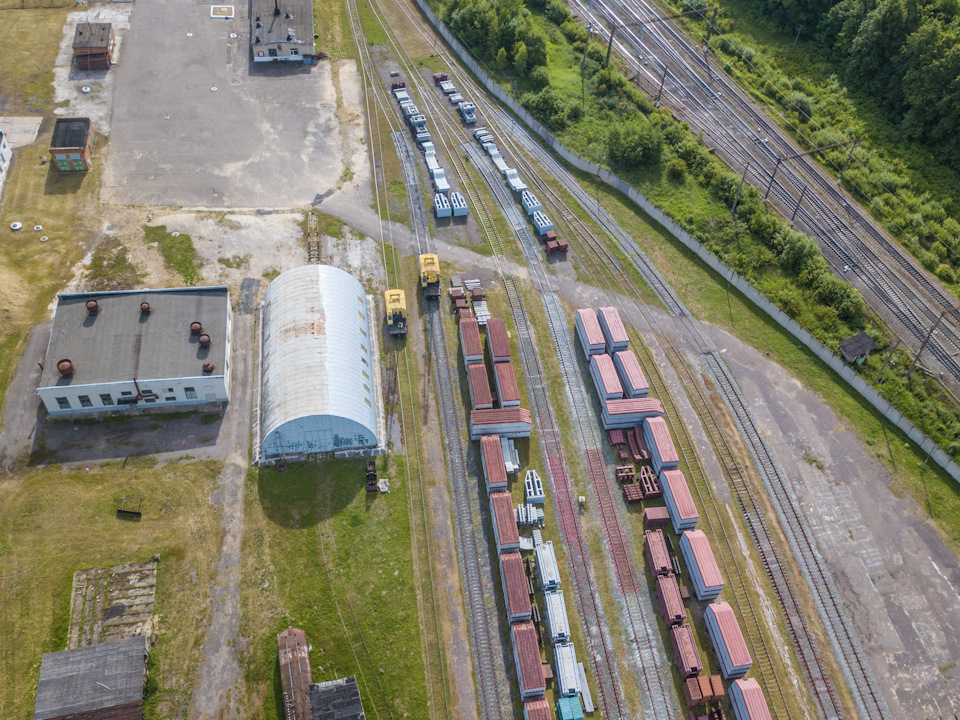

Запрещающих табличек нет, подлетаем ближе и видим, что это база по хранению понтонных мостов.

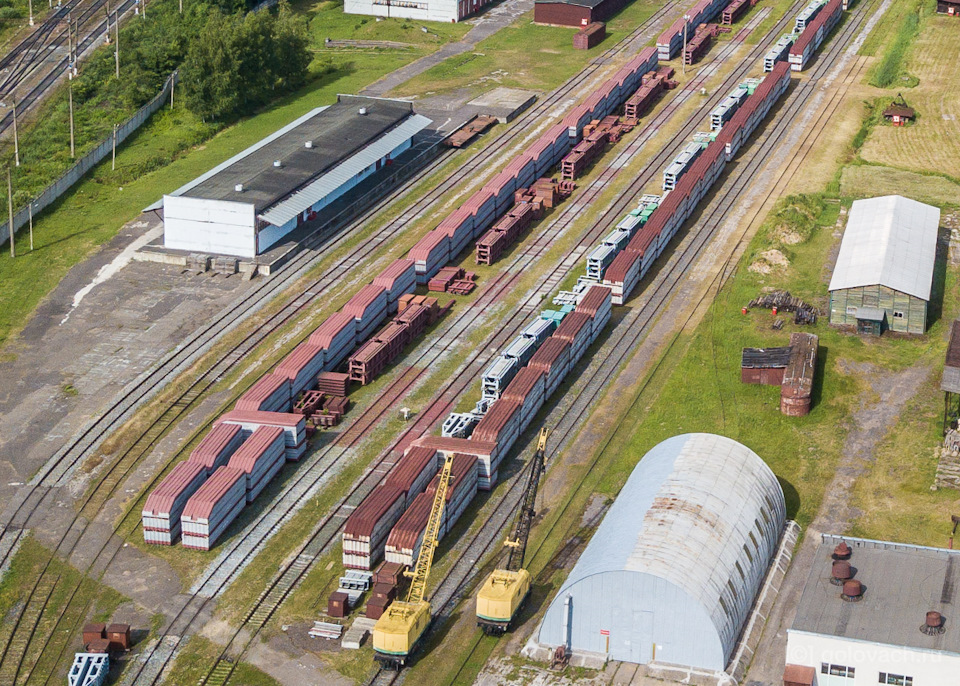

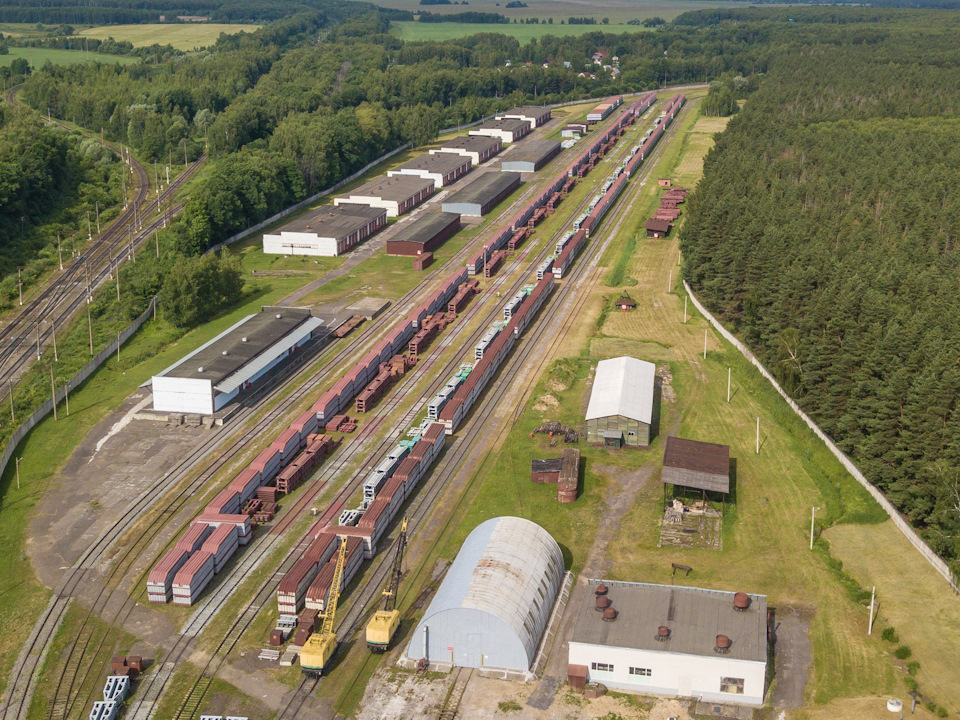

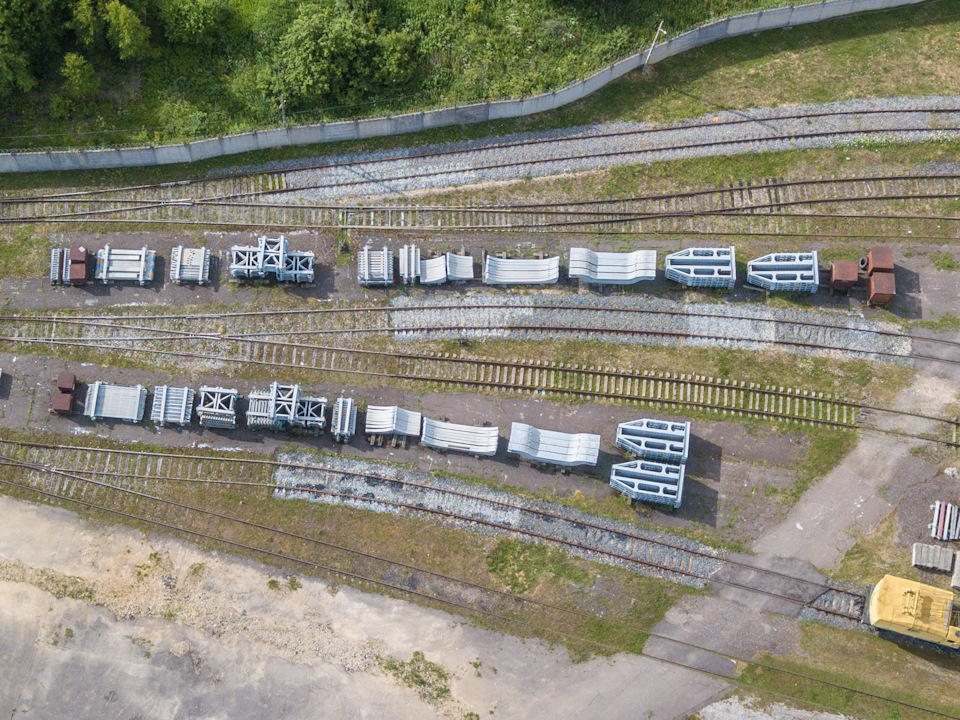

Самый большой склад который я видел. Его протяжённость 900 метров! Кроме понтонов, тут хранят элементы крепежа и всякие инженерные штуковины.
Понтон — плавсредство для поддержания тяжестей на воде.
Понтонный мост — временное сооружение, служащее для переправы (преимущественно через реки).
Понтон — приспособление для подъёма затонувших судов (к затонувшему кораблю крепятся громадные железные ящики или резиновые шары — понтоны, — в которые накачивается воздух для всплытия и подъёма с собой корабля).
Слово понтон, произошло от латинского роntō, ōnis, что значит лодка, мост на лодках. Затем слово вошло в французский язык и уже из французского стало общеупотребительным.

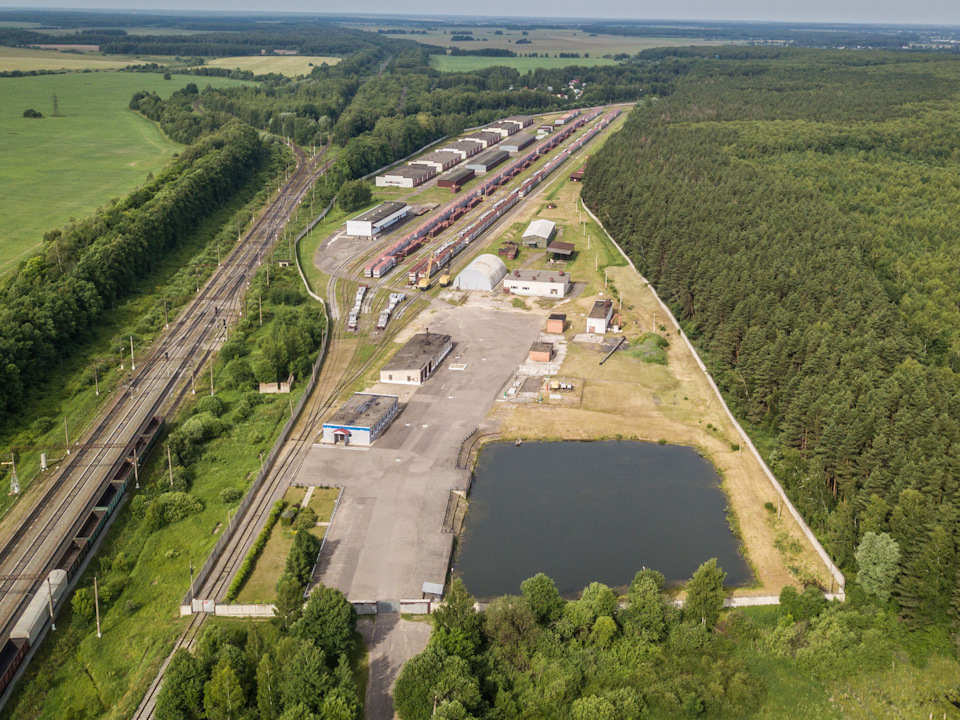

Странно, что большой воды рядом нет. Испытания этих сооружений происходит в большом бассейне на территории.
Локация впечатляет своих размахом и чистотой. Теперь я полностью спокоен, если мосты рухнут, без сообщений через реки мы не останемся.

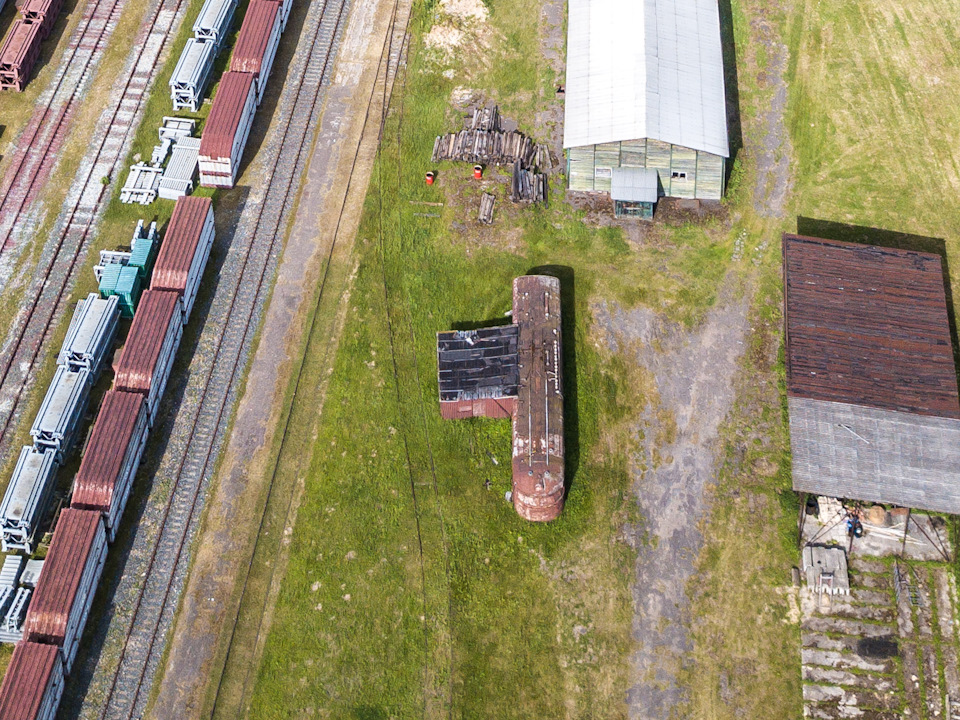

PS. Больше всего мне понравилось использования корпуса старого, ржавого тепловоза для хозяйственных и жилых нужд.
Друзья, я очень ценю ваши комменты (и читаю всё что пишите), но когда пишут про «шпиёна» — мне становится грустно. У нас в стране можно фотографировать всё, что есть на виду.
ВАЖНО.
На носители секретных сведений наносятся реквизиты, описанные в ст. 12 закона о ГТ, Если вы не видите таких реквизитов, то никакой «государственной тайны» нет. Секретные сведения вы без допуска не увидите, и конечно же, никто не сможет «засекретить» какой-нибудь мост, рядом с которым и по которому ежедневно проходят (проезжают) тысячи человек.
Я летал много где и могу точно сказать, что к секреткам все подлёты, подходы и подступы закрыты наглухо. Есть места, где стреляют сразу на поражение коптера без разговоров и объяснений. И то, есть особенности.
У меня был случай. Поехал на локацию, толком ничего про неё не знал. За 8! Восемь км, остановился справить нужду и как по волшебству появился патруль. Довольно жёстко развернули. Так что, Родина отлично умеет хранить свои секреты.
Понтонно-мостовой парк: как работают военные понтоны
Военные нашли решение еще в древние времена. Легионеры Юлия Цезаря прекрасно знали, как быстро перебраться через реку, противоположный берег которой занят противником. Вдоль берега собирали плот, по длине равный ширине реки. По его краю, обращенному в сторону врага, устраивали подобие забора, который защищал и от излишнего любопытства противника, и от вражеских стрел. Оба конца плота привязывали к колу, вбитому в землю. В час штурма один из концов освобождали от привязи, и само течение реки поворачивало конструкцию поперек реки. Воины устремлялись на врага, и по этому же плоту непрерывным потоком шли подкрепления. Так был изобретен плавучий (наплавной, по терминологии военных специалистов) мост-лента.
Опора на лодки
В средневековой Европе наплавной мост-лента, как и многие другие античные достижения, со временем был забыт, особенно с появлением и развитием артиллерии. Причина проста: наплавной мост плотовой конструкции имеет очень малую грузоподъемность.
Широка река
В России много рек не просто широких, а очень широких Волга у Ярославля — 800 метров, Зея недалеко от Благовещенска и того больше — километра четыре. Понтонный мост такой длины навести невозможно. В этом случае понтонеры переходят к другой схеме. Они собирают паромы. Самый маленький паром делается из двух звеньев. Его грузоподъемность 40 тонн и он в состоянии переправить танк. Паром из четырех звеньев сможет перевезти сразу два танка. Один парк способен дать 12 40-тонных паромов. Звеньев хватило бы и на большее число, но в комплекте парка всего 12 катеров. Самые большие понтонные паромы рассчитаны на 170 т. груза. Таких из комплекта парка можно собрать всего четыре. Однако такая конструкция легко перевозит даже ракетную установку Тополь-М с охраняющей ее парой БТР. Паром через реку может двигаться со скоростью до 10 км/час. Не особенно быстро, но пока военные мостостроители перебросят через широкую реку постоянный мост, на что уйдет не одна неделя, паромы вполне обеспечат переправу воинских грузов.
Со временем было найдено более интересное решение — наводить наплавные мосты по принципу обычных мостов на опорах. Изюминка здесь состояла в том, что опоры в виде свай, ряжей, быков заменялись лодками или баржами достаточной грузоподъемности. Достаточно поперек реки установить и закрепить на якорях нужное количество лодок, уложить пролетные строения между ними — и наплавной мост готов. Как только конструкция выполняла свою роль, мост разбирался достаточно легко и быстро, а его элементы можно было перевезти на новое место, чтобы собрать вновь.
По мере развития этой идеи были придуманы специализированные лодки, получившие название понтонов. Мосты же, построенные с их помощью, стали называть понтонными. Они очень пришлись по душе войскам, особенно артиллеристам — теперь они могли легко переправлять свои орудия. В артиллерийских полках появились понтонные команды, имевшие комплекты оборудования, которое позволяло наводить наплавные мосты. Эти комплекты стали называть понтонными парками.
Классический понтонный мост, состоящий из плавучих опор и перекрытий. Как нетрудно понять по виднеющемуся на заднем плане знаменитому силуэту собора, снимок сделан в немецком городе Кельн. Мост имел гражданское применение и существовал на рубеже XIX—XX вв.
Понтонные мосты приобрели огромную популярность и в гражданской жизни. Везде, где невозможно или нецелесообразно строить постоянные мосты, наводили понтонные. Например, в столице Российской империи Санкт-Петербурге первый мост был как раз наплавным (1727). Первый постоянный мост на деревянных опорах был построен лишь в 1811 году (Каменноостровский). А последний наплавной мост (Исаакиевский) просуществовал до 1916 года. С наступлением зимы такие мосты снимали, а через Неву переправлялись по льду.
Парусина и резина
На протяжении нескольких веков конструкция военных понтонных мостов совершенствовалась. Прежде всего это касалось самих понтонов. Существовали понтоны деревянные, стальные, медные и даже парусиновые (например, понтонный парк из парусиновых понтонов конструкции капитана Немого образца 1756 года). Любыми способами инженеры старались обеспечить наименьшие вес и габариты мостов, при этом увеличив их грузоподъемность. Улучшались и конструкции пролетных строений. Все нововведения преследовали главные цели: сократить время наводки понтонного моста, уменьшить количество привлекаемого к наводке моста личного состава и увеличить грузоподъемность моста по мере того, как воинские грузы становились все тяжелее.
С внедрением в обиход резины появились образцы мостов с резиновыми надувными понтонами (пример — советский МПДА).
Но в общем и целом принцип понтонного моста оставался все тем же, что и века назад, — плавучие опоры, на которые уложено пролетное строение. Даже Вторая мировая война, в корне изменившая едва ли не всю военную технику, практически ничего не сдвинула в понтонном деле.
Например, советский понтонный парк ТПП, позволявший наводить мосты длиной 205 м под грузы массой 70 т, перевозился на 116 автомобилях, наводился за два с половиной часа и имел ширину проезжей части около 4 м.
Понтонный парк ППС-84 позволяет протянуть поперек реки настоящую авто- и танкостраду. Звенья в нем модернизированы так, что могут соединяться не только в длину, но и в ширину. Это позволяет собирать мост с шириной проезжей части почти 14 метров при грузоподъемности 120 тонн. По такому мосту танки могут двигаться в две колонны и без ограничения скорости.
Мост «гармошкой»
И только в начале 1950-х группе конструкторов инженерных войск Советской армии (Ю. Глазунов, М. Михайлов, В. Асеев и др.) пришла в голову простая мысль — отказаться от пролетных строений и превратить в проезжую часть моста сам понтон. Правда, в этом случае понтоны пришлось бы ставить вплотную друг к другу и их понадобилось бы очень много, зато понтону пришлось бы нести лишь полезную нагрузку, немалый вес пролетного строения исключался.
Однако проезжая часть должна обеспечивать движение танков, то есть иметь ширину хотя бы 4 м (ширина танка по гусеницам 3,2 м). Понтон такой ширины не вписывается ни в железнодорожные, ни даже в обычные автодорожные габариты.
Автомобиль, несущий звено из комплекта современного понтонного парка ПП-2005. Как можно заметить, несмотря на появление новых модификаций, центральная идея остается прежней. Базовым блоком наплавного моста является звено, состоящее из 4-х связанных шарнирами элементов.
После перебора многих вариантов было найдено необычайно оригинальное решение — сделать понтон складным: четыре отдельных понтона меньшего размера соединялись между собой шарнирами. В сложенном виде понтон получил размеры 6,9 х 3,15 х 2,3 м и теперь легко помещался на тяжелом грузовике КрАЗ-214, то есть вписывался в требуемые транспортные габариты. Называлась такая складная конструкция «звеном».
Полчаса на преграду
Стоило сбросить звено с машины в воду, как с ним происходила чудесная трансформация — оно само раскладывалось, превращаясь в шестиметровый участок 60-тонного моста с шириной проезжей части 6,5 м.
Теперь за работу принимались два солдата-понтонера. Они запрыгивали на раскрывшееся звено (прикрепленное тросом к машине, оно не уплывало далеко) и несколькими движениями рычагов превращали шарнирно соединенные понтоны в жесткое единое целое. С помощью багров солдаты сближали свое звено со звеньями соседей и скрепляли их между собой с помощью специальных замков. Таким образом, соединение звеньев занимало считанные секунды.
И вот уже вдоль берега вытягивалась цепочка звеньев, соединенных в ленту. Теперь наступал час буксирных катеров. Их привозили на тех же «КрАЗах» и сбрасывали в воду чуть ниже по течению. Пока понтонеры занимались своим делом, катеристы готовили суда к работе — запускали и прогревали моторы, занимали исходные позиции. Часть катеров заходила выше линии моста, часть — ниже. По свистку командира батальона катера начинали отводить конец ленты моста от берега. По мере того как лента разворачивалась, к ней подсоединялись все новые катера. Когда мост вставал поперек реки, береговые команды закрепляли его концы, а катера удерживали ленту, чтобы она не изогнулась в дугу под действием течения. Катера, оказавшиеся выше по течению от моста, подходили к ленте, принимали от понтонеров якоря и завозили их вверх по течению. Понтонеры лебедками натягивали якорные тросы, выравнивая линию моста. Затем катера отсоединялись и уходили. Так завершалось наведение переправы.
С момента, когда колонна автомобилей начинает движение с расстояния 500 м от берега, и до момента, когда контрольная нагрузка (один из автомобилей) проедет по мосту туда и обратно, должно пройти всего 30 минут. Таковы армейские нормативы. Для прежних понтонных парков на наведение переправы требовалось не меньше 2−3 часов. В 1979 году 1257-й отдельный понтонно-мостовой батальон подполковника А.В. Скрягина навел мост через реку Лаба (Эльба) у селения Горни Почапли в Чехословакии за 14 минут.
Уроки супостатам
А что же наш «вероятный противник»? В шестидесятые годы в НАТО так и продолжали пользоваться наплавными мостами конструкций времен Второй Мировой. Тогда наша армия по переправочным средствам была «впереди планеты всей». В 1972 году военный мир ахнул, увидев чудо передовой американской технической мысли — наплавной мост Ribbon Bridge (RB). Правда, американцы забыли упомянуть, что RB это просто ухудшенная копия советского парка ПМП десятилетней давности. Грузоподъемность вроде бы та же, однако ширина проезжей части составляла всего 4.6 м. Следом по образу и подобию советского ПМП создали свой понтонный парк и в Западной Германии — Faltschwimmbrücken-System (Bw).
Танки, поезда и буровые вышки
Полный комплект машин и оборудования для наведения мостов из складных звеньев получил название ПМП (понтонно-мостовой парк) и был принят на вооружение Советской армии в 1962 году. Ширина проезжей части моста из парка ПМП просто невероятна для всех ранее существовавших понтонных мостов — 6,5 м. Если раньше автомобили могли ехать по понтонному мосту со скоростью пешехода, а танки и вовсе ползли как черепахи, то по ПМП первые могут ехать как по шоссе, не снижая скорости, а вторые — достигая 30 км/ч. Ширина моста позволяет организовать движение автотранспорта в две колонны или одновременно в обоих направлениях. Комплект парка (32 речных и 4 береговых звена) позволяет построить мост длиной 227 м и грузоподъемностью 60 т (а это значит, что мост обеспечивает движение всей техники, какая может быть в войсках). Если же переправа танков не предполагается, то, «располовинив» часть понтонов, можно навести мост длиной 382 м под грузы до 20 т. Правда, и проезжая часть будет уже — всего 3,3 м. Для автомобилей этого вполне достаточно. Кстати, звено в раскрытом виде, весящее около 5 т, имеет специальные крепления для перемещения с помощью вертолета.
Со временем Советская армия обзавелась усовершенствованным вариантом понтонного парка — ПМП-М, который перевозился на более мощных автомобилях КрАЗ-255. Теперь мост мог наводиться при скорости течения реки 3 м/с вместо прежних 2 м/с. К 1984 году на вооружение армии поступил понтонный парк ППС-84. В этом комплекте звенья могли соединяться не только в длину, но и в ширину, что позволяло собирать мост с шириной проезжей части почти 14 м при грузоподъемности 120 т. По такому мосту уже и танки могли двигаться в две колонны и без ограничения скорости. Правда, тут наши военные слегка «переборщили». Полный комплект парка ППС-84 оказался слишком громоздким, хотя и позволял построить мост под нагрузку 120 т длиной 702 м, а под обычные 60 т — почти 1,5 км. Его наводили шесть понтонных батальонов.
Зато такой мост шириной 14 м и длиной 702 м можно было использовать в качестве плавучего аэродрома для самолетов с укороченным взлетом и посадкой или в качестве наплавного железнодорожного моста (МЛЖ-ВТ). Существовал также пластиковый вариант все того же модернизированного ПМП.
Сегодня различные варианты и комплекты ПМП охотно используют нефтяники и газовики. Из звеньев, доставляемых в самые труднодоступные места Западной Сибири, собирают плавучие платформы для буровых вышек или насосных станций. А чтобы не иметь проблем с плавучестью, понтоны заполняют пенопластом. Такое звено уже абсолютно непотопляемо.
