Что такое период дифракционной решетки

5.5. Дифракционная решетка

Широкое распространение в научном эксперименте и технике получили дифракционные решетки, которые представляют собой множество параллельных, расположенных на равных расстояниях одинаковых щелей, разделенных равными по ширине непрозрачными промежутками. Дифракционные решетки изготавливаются с помощью делительной машины, наносящей штрихи (царапины) на стекле или другом прозрачном материале. Там, где проведена царапина, материал становится непрозрачным, а промежутки между ними остаются прозрачными и фактически играют роль щелей.

Рассмотрим сначала дифракцию света от решетки на примере двух щелей. (При увеличении числа щелей дифракционные максимумы становятся лишь более узкими, более яркими и отчетливыми.)

Пусть а — ширина щели, a b — ширина непрозрачного промежутка (рис. 5.6).

Рис. 5.6. Дифракция от двух щелей

Период дифракционной решетки — это расстояние между серединами соседних щелей:

Разность хода двух крайних лучей равна

Если разность хода равна нечетному числу полуволн

то свет, посылаемый двумя щелями, вследствие интерференции волн будет взаимно гаситься. Условие минимумов имеет вид

Эти минимумы называются дополнительными.

Если разность хода равна четному числу полуволн

то волны, посылаемые каждой щелью, будет взаимно усиливать друг друга. Условие интерференционных максимумов с учетом (5.36) имеет вид

Это формула для главных максимумов дифракционной решетки.

Кроме того, в тех направлениях, в которых ни одна из щелей не распространяет свет, он не будет распространяться и при двух щелях, то есть главные минимумы решетки будут наблюдаться в направлениях, определяемых условием (5.21) для одной щели:

Если дифракционная решетка состоит из N щелей (современные решетки, применяемые в приборах для спектрального анализа, имеют до 200 000 штрихов, и период d = 0.8 мкм, то есть порядка 12 000 штрихов на 1 см), то условием главных минимумов является, как и в случае двух щелей, соотношение (5.41), условием главных максимумов — соотношение (5.40), а условие дополнительных минимумов имеет вид

Положение главных максимумов зависит от длины волны l. Поэтому при пропускании через решетку белого света все максимумы, кроме центрального, разлагаются в спектр, фиолетовый конец которого обращен к центру дифракционной картины, а красный — наружу. Таким образом, дифракционная решетка представляет собой спектральный прибор. Заметим, что в то время как спектральная призма сильнее всего отклоняет фиолетовые лучи, дифракционная решетка, наоборот, сильнее отклоняет красные лучи.

Важной характеристикой всякого спектрального прибора является разрешающая способность.

Разрешающая способность спектрального прибора — это безразмерная величина

Источник

Оптика. Дифракционная решетка.

Дифракционная решетка – это система из N прямых параллельных линий, которые нанесены на стеклянную пластину.

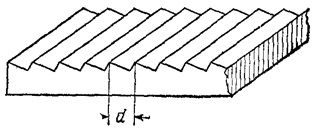

При большом увеличении дифракционная решетка сбоку выглядит подобным образом.

Применение также находят отражательные решетки, которые получены нанесением алмазным резцом на полированную поверхность металла тонких штрихов. Отпечатки на желатине или пластике после такой гравировки называют репликами, но такие дифракционные решетки обычно низкого качества, поэтому применение их ограничено. Хорошими отражательными решетками считаются такие, у которых полная длина составляет около 150 мм, при общем количестве штрихов – 600 шт/мм.

Основные характеристики дифракционной решетки – это общее число штрихов N, густота штриховки n (количество штрихов, приходящееся на 1 мм) и период (постоянная) решетки d, который можно найти как d = 1/n.

Решетка освещена одним фронтом волны и ее N прозрачных штрихов принято рассматривать в качестве N когерентных источников.

Если вспомнить явление интерференции от многих одинаковых источников света, то интенсивность света выражается согласно закономерности:

,

где i₀ – интенсивность световой волны, которая прошла через одну щель

Для случая, если бы не существовало явления интерференции, то интенсивность в любом направлении равнялась сумме интенсивностей, однако происходит перераспределение энергии, в каких-то направлениях энергия значительно превышает сумму энергий каждого источника, а в каких-то энергия не распространяется.

Исходя из понятия максимальной интенсивности волны, полученного из условия:

β = mπ при m = 0, 1, 2… и т.д.

.

Перейдем от вспомогательного угла β к пространственному углу наблюдения Θ, и тогда:

Главные максимумы появляются при условии:

sinΘ_м = m λ/ d, при m = 0, 1, 2… и т.д.

Интенсивность света в главных максимумах можно найти согласно формуле:

Поэтому нужно изготавливать решетки с малым периодом d, тогда существует возможность получения больших углов рассеяния лучей и широкой дифракционной картины.

Из формулы условия главных максимумов видно также, что дифракционная решетка помогает в спектральном разложении, т.к. свет разной длины волны отклоняется на разные углы, но только не на нулевой угол. Поэтому, при освещении решетки белым светом только нулевой максимум окрашен в белый цвет, остальные максимумы окрашены в цвета спектра.

На продолжении предыдущего примера рассмотрим случай, когда в первом максимуме красные лучи (λ_кр = 760 нм) отклонятся на угол Θ_к = 27 °, а фиолетовые (λ_ф = 400 нм) отклонятся на угол Θ_ф = 14 °.

Видно, что при помощи дифракционной решетки существует возможность измерения длины волны того или другого цвета. Для этого просто нужно знать период решетки и измерить угол, но который отклонился луч, соответствующим необходимому свету.

Источник

Период дифракционной решетки

Определение и общие сведения о дифракционной решетке

Дифракционные решетки подразделяют на одномерные и многомерные. Одномерная дифракционная решетка состоит из параллельных прозрачных для света участков одинаковой ширины, которые располагаются в одной плоскости. Прозрачные участки разделяют непрозрачные промежутки. При помощи данных решеток наблюдения проводят в проходящем свете.

Существуют отражающие дифракционные решетки. Такая решетка представляет собой, например, полированную (зеркальную) металлическую пластинку, на которую нанесены штрихи при помощи резца. В результате получают участки, которые отражают свет и участки, которые свет рассеивают. Наблюдение при помощи такой решетки проводят в отраженном свете.

Картина дифракции на решетке — это результат взаимной интерференции волн, которые идут ото всех щелей. Следовательно, при помощи дифракционной решетки реализуется многолучевая интерференция когерентных пучков света, которые подверглись дифракции и которые идут от всех щелей.

Период дифракционной решетки

Если ширину щели на решетки обозначим a, ширину непрозрачного участка – b, тогда сумма данных двух параметров – это период решетки (d):

Период дифракционной решетки иногда называют еще постоянной дифракционной решетки. Период дифракционной решетки можно определить как расстояние, через которое происходит повтор штрихов на решетке.

Постоянную дифракционной решетки можно найти, если известно количество штрихов (N), которые имеет решетка на 1 мм своей длины:

Период дифракционной решетки входит в формулы, которые описывают картину дифракции на ней. Так, если монохроматическая волна падает на одномерную дифракционную решетку перпендикулярно к ее плоскости, то главные минимумы интенсивности наблюдаются в направлениях, определенных условием:

где – угол между нормалью к решетке и направлением распространения дифрагированных лучей.

Кроме главных минимумов, в результате взаимной интерференции световых лучей, которые посылает пара щелей, в некоторых направлениях они гасят друг друга, в результате появляются дополнительные минимумы интенсивности. Они возникают в направлениях, где разность хода лучей составляют нечетное число полуволн. Условие дополнительных минимумов записывают как:

где N – число щелей дифракционной решетки; принимает любые целые значения кроме 0, Если решетка имеет N щелей, то между двумя главными максимумами находятся дополнительный минимум, которые разделяют вторичные максимумы.

Условием главных максимумов для дифракционной решетки служит выражение:

Величина синуса не может превышать единицу, следовательно, число главных максимумов (m):

Примеры решения задач

Задание	Сквозь дифракционную решетку проходит пучок света, имеющий длину волны . На расстоянии L от решетки размещается экран, на который при помощи линзы формируют картину дифракции. Получают, что первый максимум дифракции расположен на расстоянии x от центрального (рис.1). Каков период дифракционной решетки (d)?
Решение	Сделаем рисунок.

В основу решения задачи положим условие для главных максимумов картины дифракции:

По условию задачи речь идет о первом главном максимуме, то . Из рис.1 получим, что:

Из выражений (1.2) и (1.1) имеем:

Выразим искомый период решетки, получаем:

Ответ

Задание	Каков период дифракционной решетки (d), если углу дифракции будет соответствовать максимум k-го порядка? Длина волны света, падающего на дифракционную решетку равна .
Решение	Условием главных максимумов для дифракционной решетки служит выражение:

По условию . Остается только выразить искомый период решетки:

Источник

Спектральные приборы. Дифракционная решетка

В состав видимого спектра света включены монохроматические волны с различными длинами. В излучении нагретых объектов (к примеру, нити лампы накаливания) длины волн беспрерывно заполняют весь диапазон видимого света. Данное излучение называют белым светом.

Свет, излучаемый, например, газоразрядными лампами или одним из множества других подобных им приборами, включает в свой состав отдельные монохроматические составляющие с некоторыми выделенными значениями длин волн.

Комплекс монохроматических компонент в излучении называется спектром.

Белый свет имеет непрерывный спектр, излучение источников, в которых он испускается атомами вещества, и дискретный спектр.

Спектральные приборы – это устройства, с помощью которых изучаются спектры излучения источников.

Первый опыт по разложению белого света в спектр осуществил известный физик И. Ньютон в 1672 году.

Дифракционные решетки

В каждой точке P на экране в фокальной плоскости линзы сходятся лучи, который до линзы являлись параллельными между собой и расходились под некоторым углом θ к направлению падающей волны.

Интерференция волн

Колебание в точке P представляют собой следствие интерференции вторичных волн, которые сходятся в эту точку от разных щелей.

Для того, чтобы в точке P прослеживался интерференционный максимум, разность хода Δ между волнами, который испускают соседние щели, должна быть эквивалентной целому числу длин волн:

Где d – это период дифракционной решетки, а m – целое число, носящее название порядка дифракционного максимума. В точках экрана, для которых это условие выполнено, расположены главные максимумы дифракционной картины.

где F – фокусное расстояние.

Также следует обратить внимание на то, что в каждой точке фокальной плоскости линзы, имеет место интерференция N волн, которые приходят в эту точку от N щелей решетки. Данный феномен является так называемой многоволновой или же «многолучевой» интерференцией.

Распространение световой энергии в плоскости наблюдения значительно отличается от того, которое выходит в обыкновенных «двухлучевых» интерференционных схемах. В главные максимумы все волны приходят в фазе, из-за чего амплитуда колебаний увеличивается в N раз, а интенсивность в N 2 раз, относительно колебания, которое провоцирует волна только от одной конкретной щели.

Здесь, дифракционные углы считаются достаточно малыми. Таким образом,

Где N d – это полный размер решетки. Данное выражение находится в полной симметрии с теорией дифракции в параллельных лучах. Согласно этой теории, дифракционная расходимость параллельного пучка лучей эквивалентна отношению длины волны λ к поперечному размеру препятствия.

Волновая природа света

Волновая природа света определяет разрешающую способность спектральных приборов, в частности, дифракционной решетки, так же от нее зависит предельное разрешение различных оптических инструментов, которые создают изображение объектов, таких как телескоп, микроскоп и др.

Из формулы решетки следует:

d d · cos θ · ∆ θ = m ∆ λ или ∆ θ = m δ cos θ ∆ λ ≈ m d ∆ λ

Источник

Дифракционная решетка. Постоянная и период решетки. Использование в спектроскопии

Дифракционная решетка часто используется для определения спектра падающего на нее света, поскольку она позволяет расщеплять его на отдельные цвета. В данной статье рассмотрим, что такое дифракционная решетка, постоянная и период ее, и приведем пример решения задачи с использованием этого оптического прибора.

Явление дифракции

Суть его заключается в изменении направления распространения волны, когда она встречает на своем пути препятствие. Результат дифракции хорошо различим, если размеры препятствия сравнимы с длиной волны или меньше нее. Дифрагированная волна способна проникать в области за препятствием, куда она не смогла бы попасть, если бы двигалась вдоль прямой.

Вам будет интересно: Корневая система. Как образуются придаточные корни

На рисунке ниже приведен пример дифракции морской волны.

Видно, как прямой фронт волны после прохождения препятствия приобретает форму окружности.

Математическое описание дифракции осуществляется с использованием принципа Гюйгенса-Френеля, который гласит, что каждая точка волнового фронта является источником вторичной волны некоторой интенсивности.

Дифракция часто сопровождается интерференцией. Благодаря этим двум явлениям можно наблюдать так называемые дифракционные картины.

Дифракционная решетка

Это решетка представляет собой прозрачную пластинку, на которую нанесены непрозрачные штрихи с определенным периодом. Когда свет проходит через такую пластинку, то она вносит периодическое возмущение в его волновой фронт. В результате возникает ряд вторичных источников, которые испускают когерентные волны. В результате интерференции когерентные волны образуют на экране совокупность максимумов и минимумов, то есть дифракционную картину.

Описанная выше решетка называется проходящей или прозрачной. Существует также отраженная дифракционная решетка, которая представляет собой совокупность периодических бороздок, нанесенных на гладкую поверхность материала. Примером этого вида решетки является DVD-диск.

Уравнение решетки

В приближении дальнего поля (дифракция Фраунгофера) уравнение для решетки выглядит следующим образом:

Приведенная формула непосредственно следует из условия интерференционного максимума. В лабораторных работах ее используют для определения либо постоянной дифракционной решетки, когда λ известна, либо длины волны, когда d известен.

Использование дифракционной решетки в спектроскопии

Приведенное выше уравнение решетки позволяет сделать вывод, что углы θm, в которых появляются максимумы, зависят от длины волны. Чем больше она, тем больше эти углы (длинные волны лучше дифрагируют, чем короткие). Это означает, что если на решетку направить белый свет, то она его разложит на ряд цветов подобно дисперсионной призме. Причем последовательность цветов, начиная от центра (m=0), будет идти от фиолетового к красному.

Каждый максимум для соответствующего порядка дифракции и белого света будет представлять собой «радугу». Единственным максимумом, который всегда будет белым, является центральный или нулевой (m=0).

Явление разложения белого света на отдельные составляющие позволяет использовать дифракционную решетку в спектроскопии. Например, пропуская свет от далекой галактики через решетку, а затем анализируя полученный спектр, можно с достоверностью сказать, какие элементы присутствуют в галактике, какая у них температура, с какой скоростью движется эта галактика относительно нас (в последнем случае учитывается эффект Доплера).

Пример решения задачи

Покажем, как пользоваться уравнением решетки, на примере решения простой задачи. Пусть постоянная дифракционной решетки равна 300 штрихов на 1 мм. Необходимо определить, при каком угле будет наблюдаться максимум первого порядка для фиолетовой (400 нм) и для красной (700 нм) волн.

Учитывая, что число штрихов N обратно пропорционально периоду d, перепишем уравнение решетки в виде:

Угол для первого максимума равен:

Подставляем данные в единицах СИ в это выражение, получаем:

Для фиолетового: θ1 = arcsin(400*10-9*300*103) = 6,89o.

Для красного: θ1 = arcsin(700*10-9*300*103) = 12,12o.

Если экран поставить на расстоянии 1 метра от решетки, тогда на нем красная и фиолетовая полосы для первого порядка дифракции будут находиться на расстоянии около 9 см друг от друга.
