Дистанционное включение вытяжной вентиляции
Всем доброго времени суток.
Уже не один раз писал что в данный момент живу в новой квартире с ремонтом от застройщика. И так как денег в данный момент катастрофически не хватает, а если и появляются то уходят они на строительство собственного дома, то и ремонт в данной квартире будет еще не скоро. К чему я все это — так для того чтобы отсечь тупые коменты насчет ремонта и общего состояния интерьера.
Ну а теперь к делу. Изначально на кухне была вытяжка без принудительного выдува, просто стояла решетка. Потом мы поняли что этого не достаточно и установили вентилятор.
Благо застройщик сделал отдельную розетку для вентиляции.

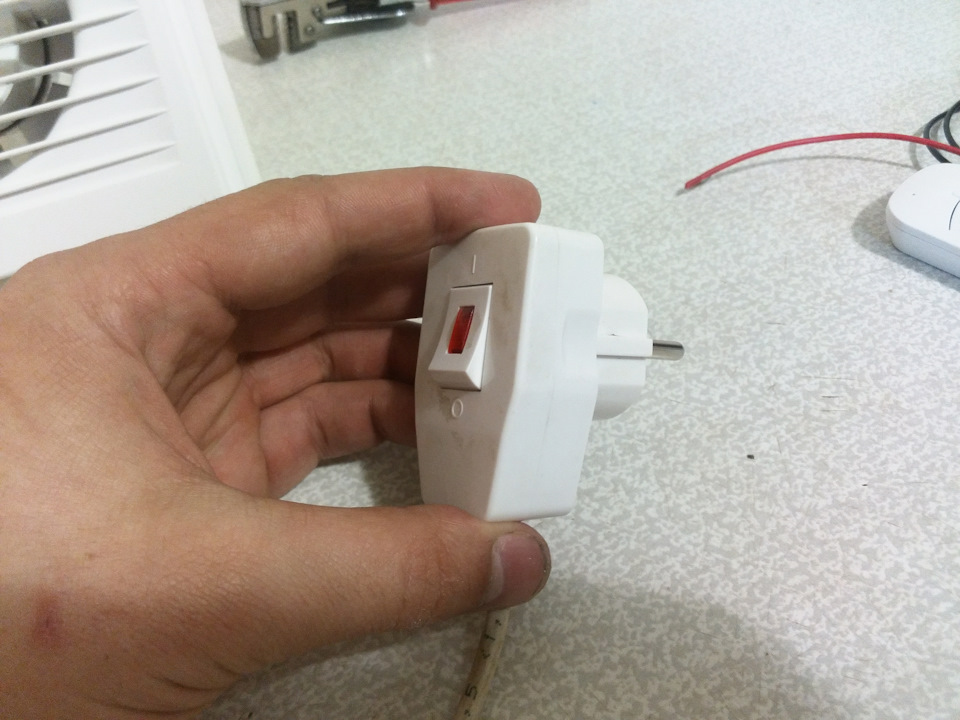

Включалась вентиляция с помощью переключателя на вилке.
Данный выключатель покупался в крупном строительном магазине. И никому не советую покупать данный образец. просто ужаного качества. мало того что из большой кучи с трудом удалось найти рабочий так еще и дома пришлось станцевать танец с бубном что бы он заработал.
Ну да ладно выключатель сделал и он работал.
как видно выключатель находится под самым потолком. Так как я детина не маленький то я без особого труда доставал до него а вот жене приходилось туго.
А позже после того как сделали тумбу под пойку так и я уже с большим трудом стал до него доставать.

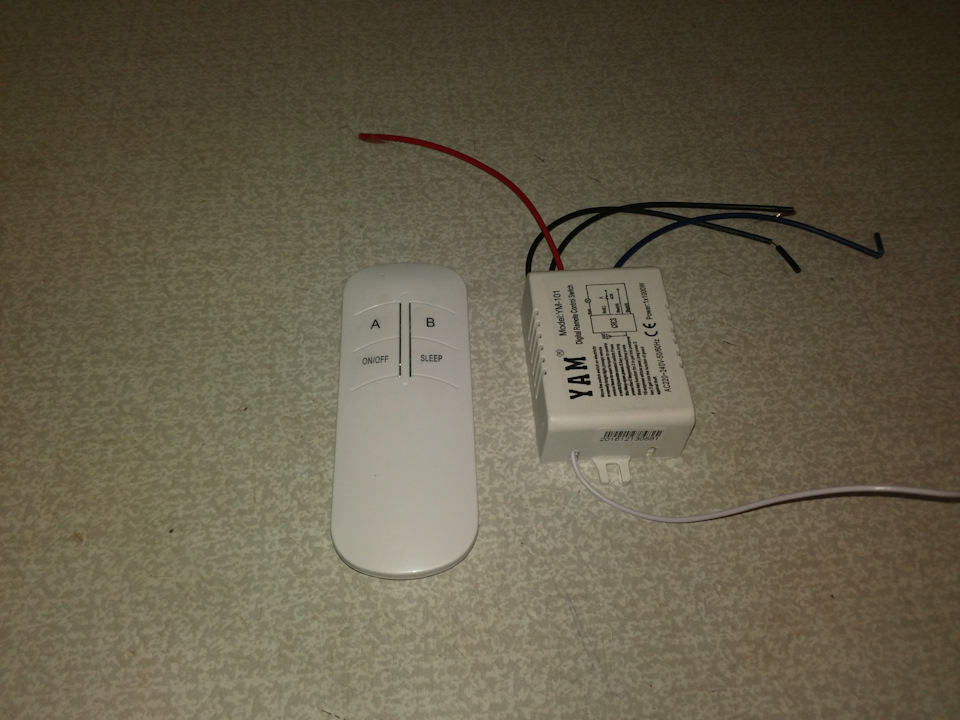

Поэтому у братьев китайцев заказал Реле с дистанционным управлением.
После месяца ожидания реле пришло я и приступил к установке.

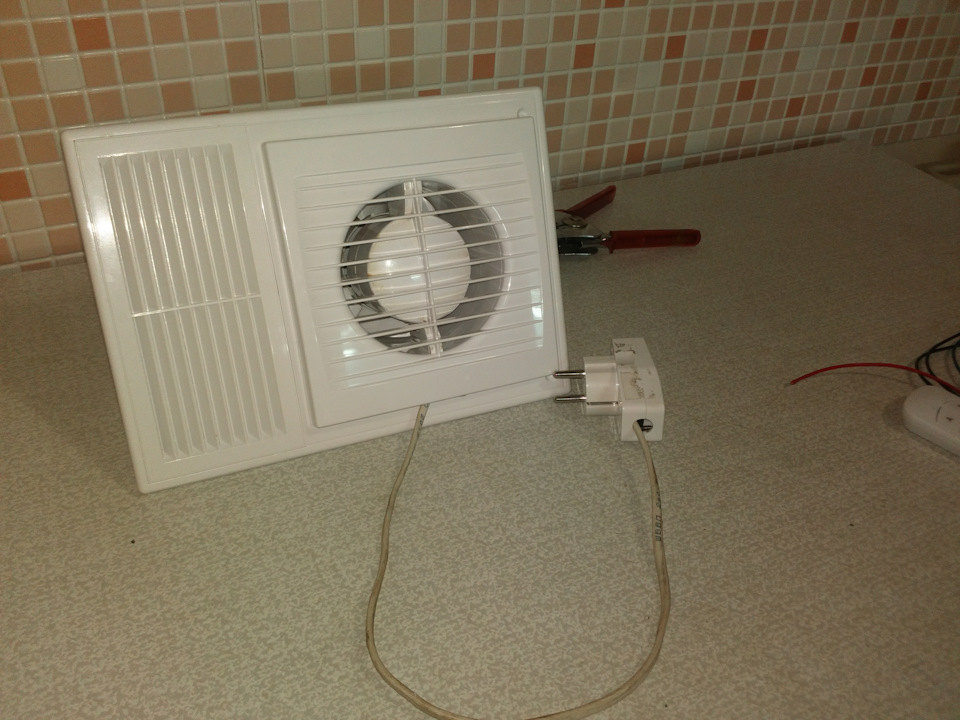

Снимаем вытяжку.

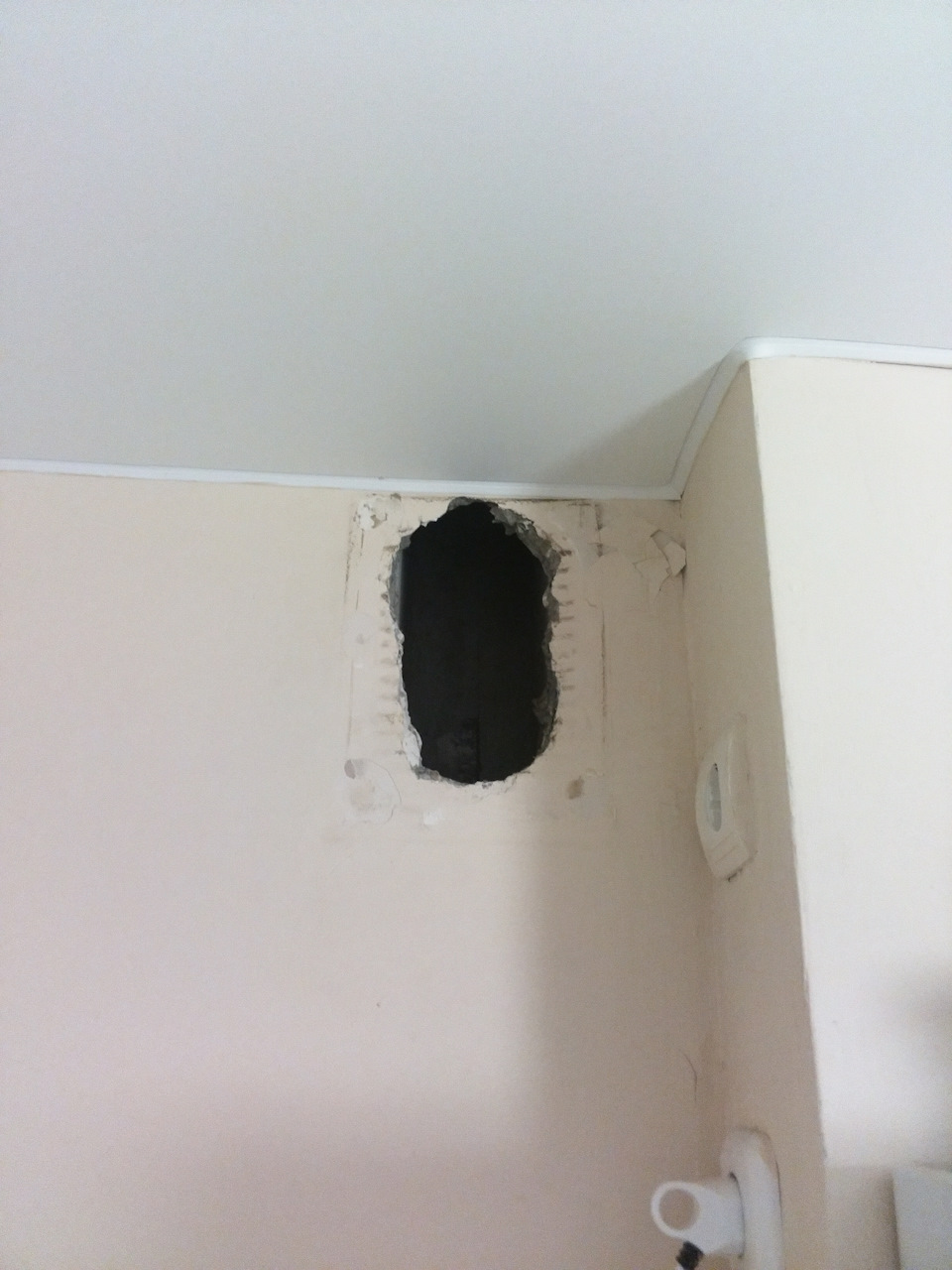

И вот такое красивое отверстие у нас получилось.
Изначально я хотел убрать часть выключателя а сверху пределать реле.
Но смотрелось все это не очень. Да и не хотелось терять возможность в случае чего обесточить все это дело, в случае если реле захочет организовать восстание машин, без выдергивания вилки из розетки.

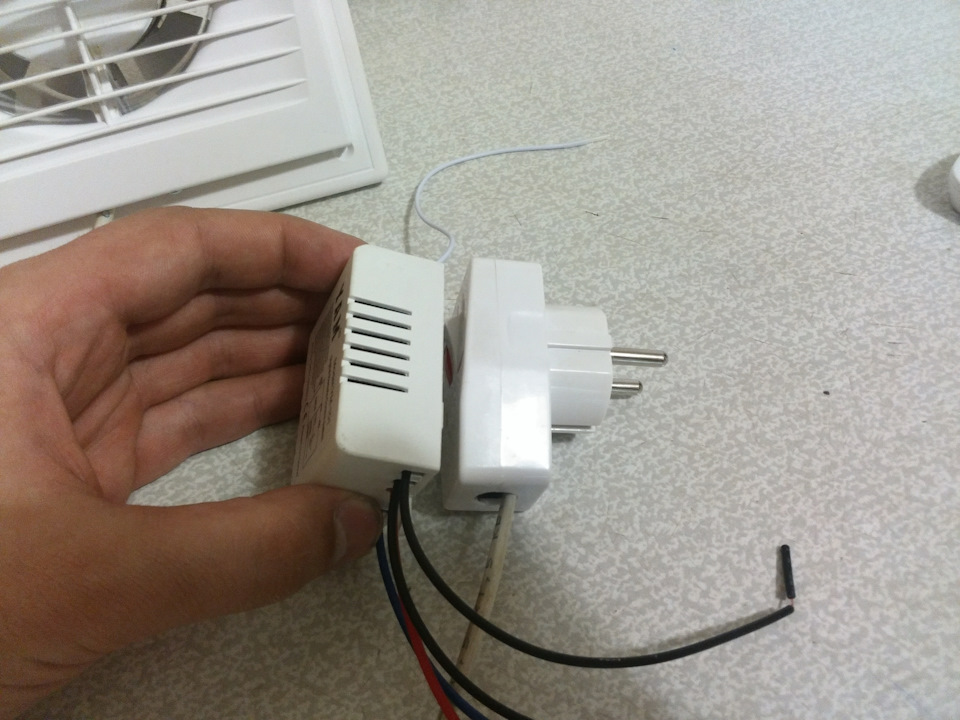

Решено было закрепить с обратной стороны решетки ибо отверстие в стене большое и это реле там мешаться не будет.

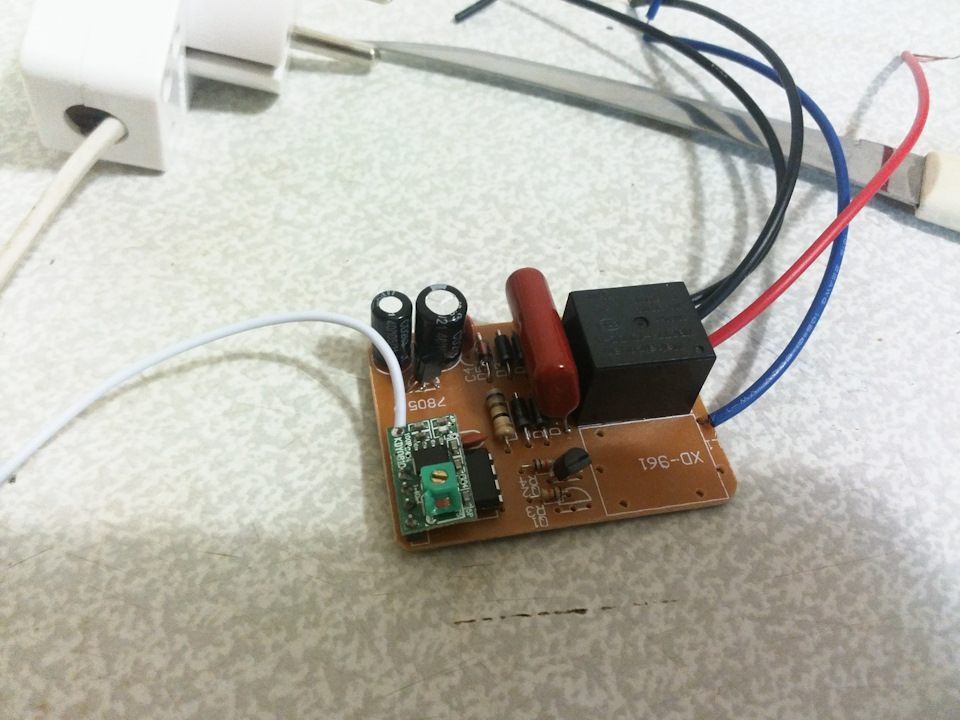

Первым делом разобрал реле и проверил качество пайки.
Так же видно что для 1-го и 2-х канального реле плата одна, просто нет реле. В случае чего можно установить реле допаять один транзистор вот и тебе реле на 2 канала.
А проще сразу заказать 2-х канальное реле ибо разница в цене минимальна.
Так же выпаял все провода, так как они были ужасного качества, и уже держались на соплях.
Ну и по подключению все просто.
Что такое пду в вентиляторах
Напольный вентилятор имеет следующие функции:
Для управления вентилятором используются четыре кнопки
расположенные на вентиляторе:
1 – включить/выключить вентилятор
2 – добавление скорости
3 – sleep-timer
4 – подсветка
и четыре кнопки на пульте ДУ:
1 – включить/выключить вентилятор
2 – добавление скорости
3 – sleep-timer
4 – подсветка
При программировании нового пульта соблюдайте вышеизложенную последовательность «ЧЕТЫРЕХ» кнопок.
Для того чтобы запрограммировать новый пульт необходимо:
1 – отключить вентилятор от сети электропитания
2 – нажать и удерживать кнопку POWER
3 – не менее чем через пять секунд включить вентилятор в сеть
4 – не менее чем через две секунды отпустить кнопку POWER
И если все вышеперечисленные шаги выполнены правильно – на вентиляторе мигнет красный светодиод –
— это РЕЖИМ ПРОГРАММИРОВАНИЯ.
— если после приёма очередной команды (нажатия очередной кнопки)
красный светодиод горит дольше 2 сек, это означает что принятая команда похожа на принятую ранее, и Вам следует выбрать другую кнопку на ПДУ.
Если всё же не удаётся запрограммировать
пульт, рекомендуется начать программирование
с начала, только в качестве команды POWER
выбрать другую кнопку на ПДУ.
После того как пульт ДУ запрограммирован – устройство готово к работе.
Вы можете включать и выключать вентилятор с панели управления и с пульта ДУ,
Регулировать скорость вращения вентилятора, включать и выключать подсветку,
Sleep- таймер.
Если в процессе эксплуатации возникла необходимость запрограммировать новый пульт то Вам следует воспользоваться Режимом программирования описанным ранее. Количество программирований пультов не ограничено (1 000 000), но каждый раз
к устройству может быть запрограммирован только один пульт.
По возникшим вопросам пишите в обратную связь
Обзор вентиляторов с бесконечной подсветкой Aerocool Mirage 12
Содержание
Содержание
Aerocool Mirage 12 уникальные в своём роде вентиляторы, где впервые применено такое дизайнерское решение как зеркало с эффектом бесконечности. Давайте знакомиться с одними из самыми неоднозначными вентиялторами 2020/2021 года.
В прошлый раз обозревал RGB-вертушки Aerocool REV RGB, а сегодня черёд Aerocool Mirage 12 PRO с ARGB-подсветкой.
Адресная RGB-подсветка (или сокр. ARGB) – это новый модный тренд, явившийся миру в 2019. По сути, та же RGB-подсветка, но каждым светодиод управляется независимо от другого.
Это позволяет подсвечивать отдельные области или создавать оригинальные эффекты, а если свет не нравится, то его легко отключить с комплектного пульта
Распаковка комплекта Pro
В Aerocool сменила маркетолога, иначе и не объяснить столь глобальные изменения: коробка меньше и легче, выкинули инструкцию и убрали всю макулятуру изнутри. Смотрите сами.
А вам какой вариант упаковки больше нравится?
Комплект поставки
Комплект поставки, состоть из трёх вертушек Mirage 12, ИК-пульта, хаба H66f, болтов, липучки и стяжек. ИК-управление здесь, кстати, не сосвсем обычное, но к нему ещё верёмся.
Хаба Aerocool H66f
Новый хаб похудел: стало меньше проводов, питание приходит по SATA, а для подключения теперь доступно 6 вентиляторов. Разница на лицо.
Для подключения вентиляторов к хабу используется 6-pin разъём, разработанный Aerocool. Разъём подключается и фиксируется замечательно, но вытащить его обратно сложно-то.
Лайфхак с подключением. подключайте разъём не до конца. Так получите и уверенный контакт и будет его легче потом вытащить.
Это собственно самое главное, что нужно знать о хабе: стал меньше и лучше.
Осмотр вентиляторов
Основных отличий по сравнению REV RGB всего два: дизайн и изготовление ножек.
Mirage 12 получили огромные ноужки и большую прорезиненную площадку вокруг, но какой-то пользы от этого не заметил. Короткое сравнение вентиялторов сделал на видео.
«Бесконечная» подсветки Infinity Mirror – это что-то с чем-то. Словами и фото сложно передать, красоту и инженерный гений этого решения. Посмотрите сами фото и видео.
Центральное фото снято с минимальной выдержкой, для передачи художественного эффекта ARGB-подстветки.
Скорость вращения менеяется от 700 до 1300 об/мин. Воздушный поток – 72,2 CFM, а статическое давление – 1,62 мм H2O. Работает кулер тихо и шум не превышает 22 дБ.
Заметил за ними лишь один недостаток: вентиляторы имеют небольшие вибрации только при установке их лопастями вниз. В любых других положениях они работают «ровно».
Причина вибраций – электроника ИК-передатчика и светодиоды на кральчатке, нарушающие центр тяжести. Сбалансировать идеально всю эту конструкцию инженерам не удалось, поэтому советую просто их не «подвешивать».
Кабеля имеет длину 40см, а 6-контактный разъём подойдёт только к хабу Aerocool H66f.
Подсветка управляется либо через пульт, либо вместе с остальной подсветкой через материнскую плату.
Пульт ДУ от Aerocool
Коротко расскажу о назначении кнопок, чтобы не пришлось гуглить:
Переключение подсветки показано на видео
С пультом можно разобраться за 5 минут, но самое крутое, как здорово им управляется подсветка. Больше не нужно целиться точно, «стреляйте» хоть в потолок и даже такие малейшие сигналы улавливает приёмный ИК-датчик. Смотрите сами.
В чём фокус: некоторые модели ИК-приёмников имеют повышенную чувствительность и тогда они улавливают даже самые слабые отражённые сигналы. На видео сигнал сигнал с пульта отражался от объектива камеры Sony, но даже этого хватило для переключения.
Попробуете разыграть своих друзей, покинув комнату и продолжая управлять вентиляторами из-за угла. Будет весело ^_^
Тестирование системы в стресс-тестах
Узнаем как обстоят у дела у Mirage 12 с охлаждением компьютера. Проведу пару тестов:
Тесты гоняю трижды и два худших результата исключаю
Скорость вентиляторов корпуса и Mirage 12 устанавливал на максимум (1300 об/мин).
3DMark Time Spy
Тестовый стенд имеет конфигурацию:
С вентиляторами Aerocool Mirage 12
Больший воздушный поток положительно сказался на температурах комплектующих. Она ожидаемо упала и производительности немного выросла.
Игровой бенчмарк в Shadow of the Tomb Raider
Настройки на экране, первый тест будет без вентиляторов:
Летняя жара даёт о себе знать и графическая память разогревалась до 100 градусов, а температура чипа GPU до 90. Такие температуры рано или поздно «убьют» видеокарту.
Ставлю на место Aerocool Mirage 12 и повторяю тесты.
Максимальный FPS подрос, а график фрейм-тайма стал ровнее (пик исчезли). Все температуры упали на 10-12%. Особенно приятно видеть низкие температуры GPU.
Апгрейд пошёл ПК на пользу: ПК стал холоднее и заниматься оверклокингом теперь стало безопаснее, потому что есть хороший запас до критических температур.
Впечатления о Aerocool Mirage 12
Аэрокул не перестаёт удивлять, а вентиляторы с эффектом Infinity Mirror, настоящий глоток свежего воздуха для тех, кто хочет чего-то нового. Без недостатков естественно не обошлось, но учитывая демократичную цену, на многое можно закрыть глаза
Плюсы:
Минусы (в основном хаба):
За обзор были начислены клубкоины.
Хочешь также? Пиши обзоры и получай вознаграждение.
Дистанционное управление вентилятором
Наша система домашней автоматизации с применением Raspberry Pi включает в свою структуру радиомодуль, с помощь которого можно дистанционно передавать команды управления различными устройствами, а так же получать сигналы с радиодатчиков движения, задымления, протечки воды и т.д. Однако для реализации дистанционного управления необходимо, что бы в состав управляемого устройства входил или непосредственно приемник радиокоманд с выходами управления или преобразователь этих команд в ИК-сигнал – именно таким образом ранее было реализовано управление кондиционером.
Сегодня мы рассмотрим, как оборудовать дистанционным управлением обычный напольный вентилятор (рис.1). Удобство использования вентилятора с дистанционным управлением очевидно, т.к. не нужно каждый раз подходить к устройству, что бы его включить/выключить или изменить скорость вращения.
Рис.1
Обычно для вентиляторов с уже установленным дистанционным управлением используется ИК-диапазон. Но мы применим управление с радиопульта в диапазоне 315 (433) МГц, оснастив напольный вентилятор с кнопочным (ручным) управлением приемником команд. Это позволит значительно расширить дальность управления, а так же легко интегрировать вентилятор в нашу систему домашней автоматизации и управлять им не только с пульта, но и с планшета или смартфона через web-интерфейс. Кроме того, функция ручного управления так же будет сохранена.
Для реализации дистанционного управления вентилятором по радиоканалу можно использовать, например, вот эту схему, доработав прошивку микроконтроллера. Так же можно заказать различные готовые комплекты дистанционного управления на алиэкспресс.
У меня в наличии оказался трехканальный радиовыключатель для управления освещением (рис.2). Заложенный в нем алгоритм не совсем подходит для управления вентилятором. Но, что бы не собирать в очередной раз новую печатную плату, было решено использовать именно этот девайс, заменив в нем микроконтроллер.
Рис.2
Рис.3
Для реализации дистанционного управления вентилятором необходимо подключить контакты реле радиовыключателя параллельно кнопкам S1-S3 и добавить переключатель S5 для выбора режима ручного или дистанционного управления (рис.4)
Рис.4
В радиовыключателе управления освещением алгоритм построен таким образом, что можно включить как одно, так одновременно и два и три реле. Нам же для управления вентилятором необходимо, что бы при включении одного реле, все остальные реле отключались во избежание одновременной подачи напряжения сразу на несколько обмоток электродвигателя.
Вскрытие радиовыключателя показало, что в качестве его «мозгов» применяется 8-ми выводный микроконтроллер, с которого производители добросовестно стерли название (рис.5).
Рис.5
Изучив печатную плату, было выявлено, что выводы «неопознанного» микроконтроллера имеют следующее назначение:
Попытка определить тип используемого микроконтроллера с помощью программатора PicKit2 успеха не имела. Однако подобная распиновка выводов питания и портов ввода/вывода аналогична применяемой в PIC-контроллере 12F629 (12F675). Поэтому заменив штатный микроконтроллер на 12F629 с соответствующей прошивкой, был получен трехканальный радиовыключатель с необходимым алгоритмом работы. Кнопки пульта А, В и С соответственно включают первую, вторую и третью скорость вращения, а кнопка D отключает вентилятор.
Для удобства программирования микроконтроллер устанавливается на плате в панельку DIP-8. Так же доработано подключение к плате модуля приемника – оно сделано через разъемное соединение.
Печатная плата радиовыключателя размещена и закреплена винтом с гайкой в корпусе вентилятора. Переключатель S5 режима ручного/дистанционного управления выведен на обратную сторону корпуса (рис.6)
Рис.6
Для работы устройства необходимо записать в память EERPOM микроконтроллера коды кнопок A, B, C, D. Код каждой кнопки состоит из четырех байт – первые три байта это непосредственно код радиопульта, а четвертый байт – номер кнопки.
И в заключение вашему вниманию предлагается демонстрация управления напольным вентилятором с пульта и через web-интерфейс:
5 ошибок при выборе напольного вентилятора для дома и квартиры.
Когда приходит пора жары, не у всех хватает средств и возможности установить в квартире или в доме кондиционер.
Более того, даже если вы его смонтировали, то как правило, хорошо охлаждает он только одну комнату. А что делать с остальными? Покупать еще и ставить два, три штуки?
Хотя стоит напомнить для тех кто не в курсе — вентиляторы вообще-то воздух нисколечки не охлаждают, а просто гоняют его по комнате туда-сюда.
Так за счет чего же ощущается холод? Все устроено довольно просто. Ваше тело реагирует на тепло обильным потовыделением. На поверхности кожи появляются капли влаги.
При их испарении забирается лишнее тепло. А постороннее дуновение, как раз таки и помогает ускорить этот процесс.
В особенности, если воздух сухой и не увлажнен никакими специальными аппаратами.
Кстати не удивляйтесь, но иногда бывает так, что вентилятор нисколько не охлаждает, а выполняет даже обратную функцию.
Например, если поместить на палочке два мороженого, одно из которых будет таять естественным образом, а на другое направить вентилятор, то как ни странно, второе растает быстрее.
Объясняется это тем, что вокруг сладкого лакомства образуется слой холода, который неким образом тормозит его таяние. А когда вы направляете сюда вентилятор, то этот слой напрочь сдувается. И мороженка тает интенсивнее.
Какой из этого можно сделать практичный вывод? Так как вентиляторы не являются источниками холода, от них тяжелее простыть, чем от традиционных сплит систем.
Начнем с самого главного – пожаро и электробезопасности. Не забывайте, что любой вентилятор это электрический аппарат.
Одно неосторожное движение или случайное замыкание, и вместо того чтобы охладить квартиру, вы ее можете сжечь. И далеко не у каждого из вас стоят специальные искрозащитные устройства, которые легко предотвращают такие аварии еще на начальной стадии.
В случае замыкания проводки на корпус изнутри, он вполне может ударить вас током. Поэтому не стоит переносить ветродуй с места на место во включенном состоянии.
Еще обращайте внимание на материал корпуса. С одной стороны цельный металл — это большая пожаробезопасность, но в плане электробезопасности, пластик смотрится более выигрышно.
Правда желательно, чтобы он был негорючим. Проверяйте это в паспорте на изделие.
Также в документации обязательно ищите указание на то, что двигатель имеет защиту от перегрева. Это может быть миниатюрное термореле, которое разрывает цепь при достижении температуры обмоток свыше 145 градусов.
В этот момент крыльчатка останавливается и движок не запустится вновь, пока температура не спадет. Без такой защиты, это реально пожароопасный агрегат.
Если вы считаете, что купив самую дорогую модель вы получите лучшее охлаждение, то вы глубоко заблуждаетесь. Для этого вовсе не обязательно выбирать вентилятор с самым высоким ценником.
Зачастую, даже недорогие модели очень хорошо справляются со своими задачами. Давайте наглядно сравним эффективность трех ветродуев в разной ценовой категории:
Дешевые модели обычно самые хлипкие и неустойчивые. Уровень шума у них на максимальной скорости доходит до 70дб.
Скорость обдува здесь – 4,9м/с
Правда конструкция у него более устойчивая, да и материал изготовления покачественнее. Это сказывается на весе устройства.
При этом уровень шума здесь все те же 70дб.
Что касается навороченных моделей по завышенным ценам, то с одной стороны они вроде бы и тяжелее, а соответственно и устойчивее. И бесшумный режим реально самый тихий (менее 50дб).
Однако на максимальной скорости, которой чаще всего и пользуются на жаре, результаты все те же самые, что и у дешевых конкурентов. Шум доходит до 70дб.
Мощность обдува у них больше всего на несколько десятых единиц – 5,6м/с.
Все удобство заключается лишь в дополнительных органах управления и обслуживании.
Стоит ли за это переплачивать решать вам.
Устойчивость вентилятора является важнейшим фактором. Если в семье есть дети, домашние животные, они так или иначе могут задеть стойку ветродуя.
И при его падении может возникнуть множество проблем. Все зависит от того, куда именно он будет падать.
Кстати, даже новый вентилятор частенько выходит из строя после первого же опрокидывания. Что у него при этом ломается и как это починить своими руками, читайте в отдельной статье.
Существует огромное разнообразие конструкций оснований на которых закреплена подставка. Но наиболее распространены всего три.
Чаще всего встречается крестообразная основа.
Менее распространена круглая подставка.
Еще попадаются вентиляторы по типу моноблоков. У них вообще нет никаких ножек.
Какие из этих оснований устойчивее всего? Крестообразная основа, несмотря на свою внешнюю надежность, проигрывает всем остальным.
Достаточно одного хорошего толчка и такой вентилятор спокойно упадет на бок. А вот круглая ножка является наиболее стабильным вариантом.
Поэтому если у вас есть выбор, то отдавайте предпочтение именно круглой форме.
Многие до сих пор путают мощность вентилятора и его производительность. Хотя эти величины мало связаны друг с другом.
Большинство домашних моделей идут мощностью от 40 до 60Вт. Этот параметр указывает на то, сколько потребляет электроэнергии в час ваш агрегат. И это лишь косвенно влияет на производительность.
Чем больше мотор, тем длиннее и шире у него лопасти. Их максимальный диаметр у домашних напольных видов достигает 40см.
Непосредственно под производительностью вентилятора понимают объем перемещаемого воздуха за единицу времени. Как определить какая производительность нужна вам?
Для этого высчитываете объем обдуваемого помещения, то есть умножаете его площадь на высоту потолков.
После этого подставляете в формулу коэффициент обмена. Его значения следующие:
