И снова салам алейкум друзья!

Наконец появилось время написать бортовой журнал. Он будет посвящен установке паука 4-1.

еще при пробеге около 30 тыщ у меня загорелся чек енжин и на плановом то диагносты сказали что приходит хана катколлектору. Не долго думая я решил выкинуть его и поставить паука. Руки то давно чесались уже но причины не было да и с гарантией не понятно было бы. Чтобы устранить ошибку они мне сразу прошили эбу на хрен знает что но сказали что гарантия останется и чек гореть не будет. Эффект прошивки почувствовался сразу. Пропал этот дикий тупняк машины когда с первой на вторую переходиш и педаль газа стала более отзывчивая. Еще перестали зависать обороты когда резко газ отпускаеш.

Ну так вот. Ездил ездил я шитый но без паука и в дин прекрасный день поехал на ракиту смотреть че почем и как вобще выглядит. Смотрел разные пауки. И безымянные и ССТ и Стингер и еще хз че там. Вобщем из всего просмотренного только стингер более менее понравился ровными швами и качеством изделия.

Выбор между 4-1 и 4-2-1 пал на первый. Во первых это вставка без переделок, во вторых в общей сумме выходит втрое дешевле, в третьих не понял чем уж настолько лучше 4-2-1 за свои деньги, в четвертых в машине была куча народу и перевозка 4-2-1 с резонатором стала проблематичной.

Устанавливал сам в гараже. Ничего сложного. Открутил все что держит родной и закрутил паука.

Изменения. Звук выхлопа на холостых как у калины 8кл стал. И на сбросе газа еще подпердывает теперь. Вобщем шумнее однозначно. Вонючий тоже однозначно. Разгон хз лучше стал или нет. Вроде все также. Ниче не замерял. Но это все мелочи. Главное это расход. Он упал значительно. В скором времени после установки мы отправились на родины всей семьей (4 чела). в прошлом году средний расход составил 6,7 л по трассе. В этом году по пути туда 5,6л при средней скорости 101 км/ч. По обратной дороге 5 чел в салоне 5,2л при 90 км/ч. на данный момент город-трасса 6.8л.

Источник

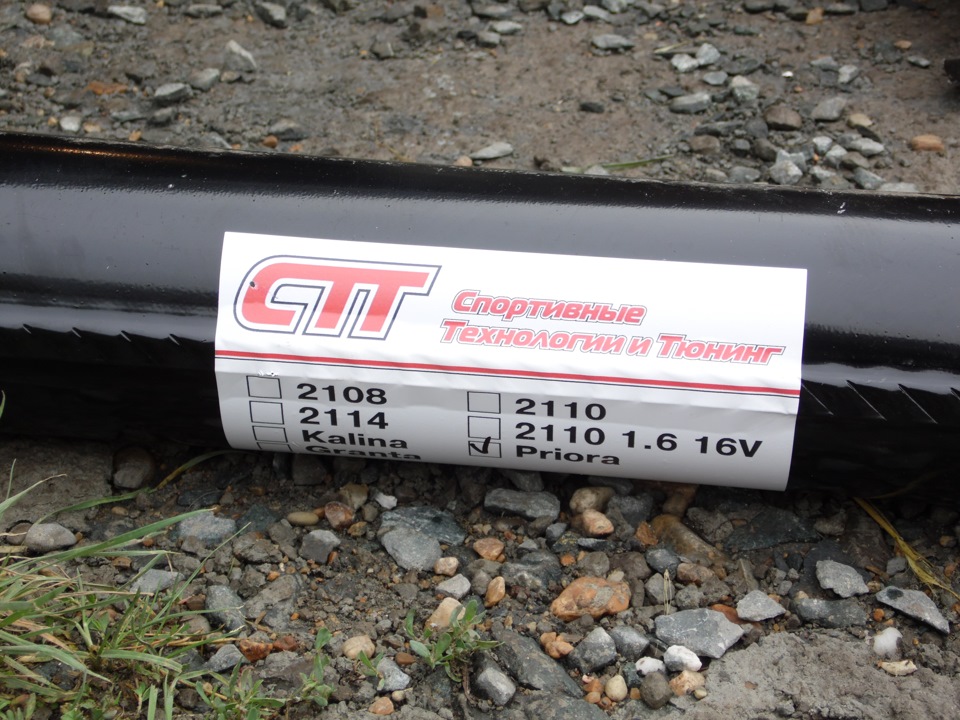

Установка паука 4-2-1 и резонатора СТТ

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Сначала прошелся ВД-шкой все гайки. Потом посрывал все гайки — 8 штук на коллекторе, 2 — на креплении коллектора к уголку.

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Потом спускаемся вниз и откручиваем три гайки соединяющие катализатор и резонатор

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Мне неповезло и у одной гайки сорвало грани, пришлось высверливать и стачивать напильником. Ушло минут 30-40

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Далее снял верхний датчик и открутил 8 гаек на коллекторе (на правой крайней шпильке две гайки, первая держит крепление шланга какого-то). Гайки, которые держат его ниже, самые жопистые, если одна еще открутилась, то к другой просто не подлезть или может ключа подходящего не было (был только торцевой 15 см длиной, и головка). Я вышел из положения следующим образом — открутил гайки, которые фиксируют крепление катализатора снизу. Далее поддеваем катализатор со шпилек, уводим немного влево, чтобы можно было подлезть к болту (на фото 2 справа) снизу ключом с головкой. Со вторым датчиком коллектор точно не пройдет.
ОООчень долго мучился со вторым датчиком, не мог к нему подлезть, в итоге разрезал провода, тк, через соединительную фишку ключ не пролазил, надел торцевой ключ (который охватывает болт по всей окружности — не знаю как называется). После все вылазит без проблем, только подмянал немного кожух защиты над катализатором.

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

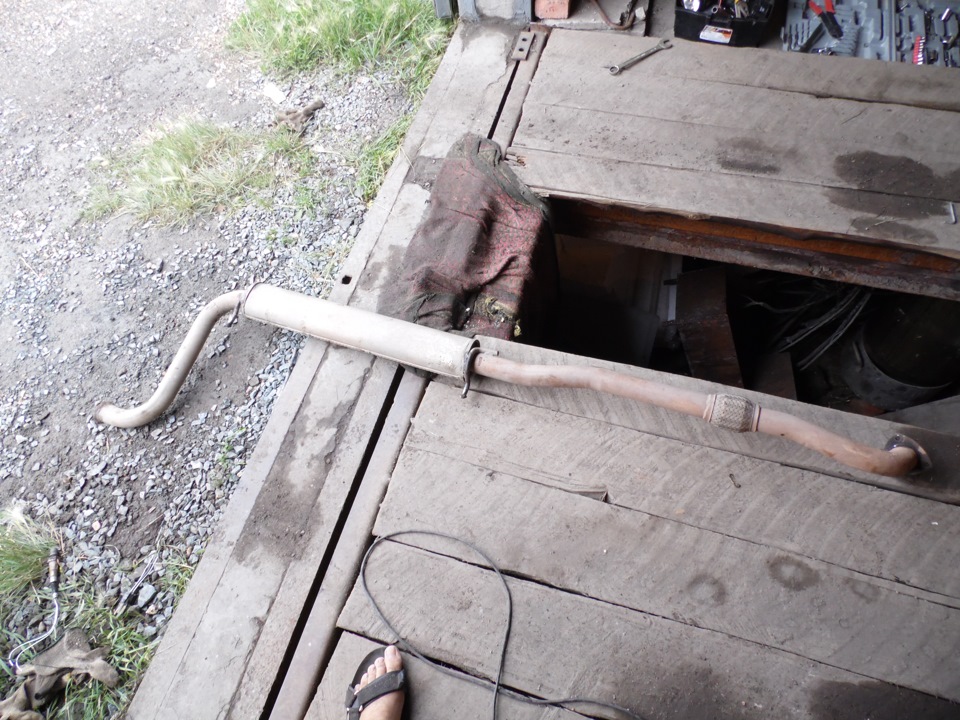

Резонатор снимается просто — откручиваем хомут у банки и снимаем с резинок, я просто их смазал саледолом, снимаются без проблем.

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Ставим прокладку на шпильки, вкручиваем оставшийся живой датчик и одеваем наш паучок и протягиваем все гайки. До упора не затягивал, сифона не было вроде. Соединяем датчик удлинителем.

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Далее одеваем резонатор на резинки, ставим прокладку под конус и затягиваем хомут на банке.

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

PS прошло месяцев 8, что-то начало пердеть под машиной, причем начиналось где-то с 3-х тысячах. Подумал наверное кольцо между пауком и резонатором или между резонатором и глушаком хомут — остальное новое же. Полез вниз — давай проверять. Оказалось сифонит резонатор. Поехал на СТО за сваркой, подняли машину, мастер говорит, съемка + сварка + ставить обратно — 1200 и гарантия месяц, новый стоит 1800, думаю лучше уж новый брать.
Катался так еще 4 месяца. Наслаждался звуком выхлопа, на холостых чуть громче стока, а с 2,5-3 начинался небольшой бас. Со временем, диапазон старта бурчания передвигался ниже и ниже по отношению к оборотам, и в итоге уже почти на холостых начал проявлять себя.
Тут как-то меня осенило: остался же старый резонатор. У тестя в гараже все снял, пильнули как надо, отвезли на сварку — 300 рублей и 15 минут — все готово.
Поставил обратно, звук стал родной. Даже скучно немного стало.
Вот интересно? это мне просто так неповезло с качеством, ну не может же резонатор/глушак через 8 месяцев из строя выйти. И еще когда ставил паук, то старый резонатор и катализатор оставили на улице, может кто-нибудь заберет, тесть пришел через два дня за машиной все стоит на месте, решил в гараж прибрать — удачно как оказалось

Источник

Как и какой выбрать паук?*

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Выбираем подходящую модификацию
Установленая на авто деталь

Установленая на машину деталь

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

При выборе «паука» на Приору чаще всего рассматриваются два варианта – 4-1 или модификация 4-2-1. Здесь все зависит от того, какой окончательный результат мы хотим получить. Коллектор 4-1 выдает оптимальное повышение мощности в достаточно узком диапазоне оборотов. У него четыре трубы от клапанов соединяются в одну без переходов. Выпускаются коллекторы как с короткими, так и с длинными трубами. Модификация 4-1 подойдет для двигателей с высоким форсажем, диапазоном оборотов от 6 до 10 тысяч в минуту. Обычно этих «пауков» ставят на двигатели с распределительными валами, имеющими фазу более 285 градусов.

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Паук 4-2-1 представляет собой деталь, у которой четыре трубы от цилиндров соединяются сначала попарно, а потом в одну общую трубу. Он дает менее значимую прибавку, но в более широком диапазоне оборотов. Эти детали ставят на среднефорсированные двигатели. Считается, что короткие варианты модели 4-2-1 эффективны при оборотах более 4500 в минуту, а длинные – при средних оборотах от двух с половиной до четырех тысяч в минуту.

Конфигурация «паука» 2-2, когда четыре трубы переходят попарно в две, каждая из которых имеет отдельный выход, (получается два выхода) в серийном производстве практически не встречаются. Однако сварщики-любители выполняют для себя такие модификации, как это представлено на фото. Такие работы были проведены автогеном и кемпингом, для них трубы-заготовки были нарезаны и подогнаны посредством уголков. Некоторые считают, что такая конфигурация «паука» 2-2 не дает возможность подключения лямбды, поэтому ее применение не всегда оправданно.

Источник

Паук 4-2-1 + программа

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Обычно первым делом что Я делаю в тюнинге авто это меняю полностью выхлоп! Координально меняется динамика, и расход бенза. Так как это уже не первая машинка моя, то немного стал разбираться в пауках, какие резонаторы ставить, и заднюю часть. Но так как с денюшкой напряг, решил ограничеться только пауком и программой.

Пауков на рынке каких хочешь: маленькие 4-1, большие 4-1, пауки 4-2-1. Существует очень много из обычного метала, из нержавейки, с разными диаметрами труб. Всё зависит от того чего вы хотите добиться. 4-1 короткий реально начинает помогать после 4000 об. до этого поставил на десятку, так никакого прироста мощи вообще не почуствовал, только хуже стало. С катализатором на 2 передачи до 110 можно было разогнаться пока отсечка не сработала, после установки паука 90 и всё!(((( Денег ушло 4500р. с установкой. На приору решил поставить полкость новый вид, впервые на рынке увидел такие только в этом году. Обычно покупаю все запчасти на оптовом рынке, цена такой железяки 2300, ну так как я очень люблю торговаться, да и постоянный клиент, то за 1700 выторговал!)))) + 180р. прокладка, по мере возможности надо всегда старую на новую менять. На фото видно диаметр труб… Коменты тут Я думаю ни к чему всё и так понятно. Чем больше диаметр выхлопной трубы тем лучше, но мах которую можно ставить на двигателя 1,6л. это 51 трубы, а то толку совсем не будет.

За установку паука на 16кл. моторе берут в среднем от 500 до 1500р. Но так как живу в частном доме, гараж полностью оборудован, то всё это можно сделать самому.

+ немаловажную роль играет ЭУР, прошивки на приоры которые расчитаны для гура не подходят на машины на которых установлен ЭУР.

Звоню дядьке типа так и так, ну не нравится, базара нет, не нравится приесжай зальем другую! Как раз у него появилась новая прошивка Priora Tuning Sport. Залили, выехал на трассу и вот оно подрыв с низов такой что в спинку сиденья влипаешь, до 200 набрала моментом. Развернулся поехал обратно. Всё понравилось, только какой расход на ней хз. Когда ехал домой я просто офигел расход был 5,6 у учетом того что ехал до 140км.ч., приехал в город сбросил на ноль проехал за день 115км. средний расход показывает 7,9л. неплохо. Вот теперь и катаюсь на этой прошивке, лучше под моё железо пока не предумать как сказал он.

В скором времени собираюсь доделать выхлоп, как появятся деньги!

Источник

Что такое паук на приоре

Модели, ремонт, сервис, тюнинг

Паук 4-2-1 на Приору: установка и особенности

Каждый владелец отечественной Лада Приора стремится усовершенствовать свой автомобиль не только внешне, ни и повысить мощность двигателя, уменьшить шум в салоне и сделать его более маневренным на дороге. Система выпуска отработанных газов на ВАЗ 2170 также нуждается в модернизации, так как штатный выпускной коллектор отводит выхлопные газы с небольшой задержкой, чем «давит» двигатель, лишая его возможности работать на полную мощность. Установка паука на Лада Приора помогает решить эту проблему.
Тем не менее, возникают случаи, когда автовладельцы отмечают и негативные факторы, возникающие после установки «паука». Для того, чтобы разобраться в необходимости модернизировать выхлопную систему Лада Приора, необходимо разобраться в ее устройстве, принципе работы и мероприятиях по улучшению ее функциональности.


Обзор выхлопной системы Лада Приора

Система отвода отработанных газов на Лада Приора выполняет следующие функции:

В основу выхлопной системы Приоры входят:

Коллектор служит для отвода отработанных газов с цилиндров в выхлопную трубу. Герметичность соединений обеспечивается благодаря уплотнению при помощи металлической прокладки в два слоя между головкой блока и выпускным коллектором. Крепление выпускного коллектора с головкой блока цилиндров с одной стороны переходит в соединение с нейтрализатором с другой. Соединенный в один узел коллектор и нейтрализатор позволяют уменьшить время прогрева до рабочей температуры последнего, что значительно увеличивает эффективность нейтрализатора.

Установка датчиков концентрации кислорода на входе и выходе из нейтрализатора обеспечивает постоянный контроль качества выхлопных газов. Соединение приемной трубы и коллектора имеет термостойкое уплотнение в виде металлоасбестовой прокладки. А металлокомпенсатор, соединяющий дополнительный глушитель с приемной трубой служит гасителем вибраций от двигателя на кузов и всю выхлопную систему.

Соединение системы отвода отработанных газов выполнено путем крепления к кузовным кронштейнам при помощи 4 колец-подушек из резины. На основном глушителе подушка подвески имеет усиленную конструкцию, что обусловлено повышенной нагрузкой на нее.

Что такое «паук» для Приоры и для чего он нужен

Тюнинг системы выпуска отработанных газов у Лада Приора включает в себя замену выпускного коллектора на подобный спортивный вариант, который называют «паук». Основное отличие родного коллектора от паука состоит в том, что последний имеет больший диаметр и одинаковую длину отводных труб, что способствует быстрому отходу выхлопных газов из цилиндров к выхлопной трубе.

Такая конструкция паука предотвращает попадание отработанных газов назад в камеру сгорания, что повышает мощность и производительность двигателя. Кроме того, коллектор выполняет функцию продува камеры сгорания и ее наполнения горючей смесью благодаря давлению, которое создается при выпуске отработанных газов.

Комплект выхлопа Stinger

Для тюнинга выхлопной системы Приоры часто используется готовый набор для установки прямоточного выхлопа Стингер с дополнительными составляющими комплектации, которые отлично крепятся друг к другу. Как правило, в тюнинг-комплект входят следующие детали:

Что такое паук

Это деталь выхлопной системы автомобиля. А если быть более точным — выпускной коллектор. На машинах, оснащённых двигателем с распределённым впрыском, устанавливается специальный катализатор или сажевый фильтр. Это своеобразный дожигатель недогоревшего топлива в выхлопе. На «Приоре» это устройство установлено в выпускном коллекторе. По многим причинам владельцы стремятся избавиться от сажевого фильтра. Ибо это дорогая деталь, очищая выхлоп до европейских экологических норм, значительно понижает мощность мотора. Поэтому при выходе этого узла из строя, его заменяют, как правило» на обычный выхлопной коллектор из четырёх патрубков сведенных в один. Без «бочки» катализатора. За внешний вид, напоминающий паука, его так и прозвали.

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Основная причина установки паука на «Приору»

На «Приоре» основной стандарт Евро-3. Это значит, что на выхлопе установлены 2 датчика содержания СО2, или лямбда-зонда. Один перед катализатором, второй после него. Кроме того, что сам сажевый фильтр снижает мощность двигателя, так ещё и малейший сбой в работе этих датчиков приводит к нарушениям в работе. Поэтому водители и избавляются от этой детали.

Различные виды выхлопных коллекторов

Но здесь не всё так просто. Казалось бы, пришёл, купил паук и пошёл устанавливать. Но ведь их имеется два вида и подвид:

В чём их различие? Выпускной коллектор первого упомянутого типа сделан просто, четыре патрубка выходящие из каждого цилиндра сразу сходятся в один. Он полностью по размерам соответствует по установке заводскому коллектору с встроенным сажевым фильтром. Соответственно и установка его попроще.

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Паук 4.2.1

Здесь устроение несколько другое. Исходящие из головки блока цилиндров патрубки для выхлопа, сначала соединяются попарно. Потом идёт на каком-то расстоянии пара труб и только потом соединяются в одну. Как показала практика, такое построение системы выхлопа не только уменьшает шумность и вибрацию, но и увеличивает мощность мотора.

Паук Stinger 4.2.1

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Интересная особенность установки этого коллектора в том, что выхлопные патрубки в нём не просто соединены попарно, но именно в порядке выхлопа из цилиндров. В одну пару входят патрубки из цилиндров 1 и 4, а во вторую соответственно 2 и 3. Кроме того, он изготавливается таким образом, что его трудно подделать, и поэтому на рынке, автомобильный запчастей практически нет контрафакта этой детали. Единственный недостаток установки этого паука, это его размеры. Он больше стандартного коллектора с катализатором. И поэтому требуется доработка системы выхлопа.

Установка «паука» 4-2-1 на Лада Приора: пошаговая инструкция и цена

Для монтажа нового коллектора «паук», понадобятся:

Выполнять работу рекомендуется в следующей последовательности:

Этапы установки выхлопа

Перед тем, как установить паук на Приору, следует обратить внимание на стоимость данной конструкции. Диапазон цен на различные модификации пауков колеблется от 2 до 7 тыс.р., с учетом расходных материалов и работы. По времени процесс установки занимает не более одного часа.

Лада Приора Хэтчбек Tuning Sport › Бортжурнал › Паук 4-2-1 + программа

Обычно первым делом что Я делаю в тюнинге авто это меняю полностью выхлоп! Координально меняется динамика, и расход бенза. Так как это уже не первая машинка моя, то немного стал разбираться в пауках, какие резонаторы ставить, и заднюю часть. Но так как с денюшкой напряг, решил ограничеться только пауком и программой.
Пауков на рынке каких хочешь: маленькие 4-1, большие 4-1, пауки 4-2-1. Существует очень много из обычного метала, из нержавейки, с разными диаметрами труб. Всё зависит от того чего вы хотите добиться. 4-1 короткий реально начинает помогать после 4000 об. до этого поставил на десятку, так никакого прироста мощи вообще не почуствовал, только хуже стало. С катализатором на 2 передачи до 110 можно было разогнаться пока отсечка не сработала, после установки паука 90 и всё!(((( Денег ушло 4500р. с установкой. На приору решил поставить полкость новый вид, впервые на рынке увидел такие только в этом году. Обычно покупаю все запчасти на оптовом рынке, цена такой железяки 2300, ну так как я очень люблю торговаться, да и постоянный клиент, то за 1700 выторговал!)))) + 180р. прокладка, по мере возможности надо всегда старую на новую менять. На фото видно диаметр труб… Коменты тут Я думаю ни к чему всё и так понятно. Чем больше диаметр выхлопной трубы тем лучше, но мах которую можно ставить на двигателя 1,6л. это 51 трубы, а то толку совсем не будет.

За установку паука на 16кл. моторе берут в среднем от 500 до 1500р. Но так как живу в частном доме, гараж полностью оборудован, то всё это можно сделать самому.

+ немаловажную роль играет ЭУР, прошивки на приоры которые расчитаны для гура не подходят на машины на которых установлен ЭУР.

Звоню дядьке типа так и так, ну не нравится, базара нет, не нравится приесжай зальем другую! Как раз у него появилась новая прошивка Priora Tuning Sport. Залили, выехал на трассу и вот оно подрыв с низов такой что в спинку сиденья влипаешь, до 200 набрала моментом. Развернулся поехал обратно. Всё понравилось, только какой расход на ней хз. Когда ехал домой я просто офигел расход был 5,6 у учетом того что ехал до 140км.ч., приехал в город сбросил на ноль проехал за день 115км. средний расход показывает 7,9л. неплохо. Вот теперь и катаюсь на этой прошивке, лучше под моё железо пока не предумать как сказал он.

В скором времени собираюсь доделать выхлоп, как появятся деньги!

Преимущества и недостатки установки паука на ВАЗ 2170

После установки на ВАЗ 2170 «паук», владельцы Приоры отмечают следующие положительные изменения в ее работе:

Тем не менее, часто изменение конструкции выхлопной системы, связанное с установкой паука, может иметь и негативные последствия:

Какую вставку «Паук» выбрать вместо катализатора — 4-2-1 или 4-1?

Двигатели внутреннего сгорания отличаются довольно низким КПД. Любители мощности стараются исправить ситуацию различными доработками. Например, многие мастера сосредотачивают свои усилия на улучшении систем выхлопа и впуска, устанавливая «паук» 4-1 или 4-2-1 для повышения мощности мотора.

Если внутри выпускного коллектора максимально убрать все препятствия, то силовой агрегат будет работать более эффективно. Поэтому теоретически для достижения данного результата целесообразно убрать катализатор. Насколько это оправданно и какая из систем лучше, следует разобраться более подробно.

Как работает вставка 4-1

«Паук» или «штаны» представляет собой часть выхлопной системы, которая присоединяются непосредственно к четырем цилиндрам блока двигателя. Его главная задача – это отвод отработанных газов.

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

Свое название он получил из-за труб, которые внешне напоминают ножки паука, отходящие от его туловища. Идущие от каждого цилиндра силового агрегата четыре трубы соединяются в одной точке, переходя в основную выхлопную трубу. В заводском варианте она содержит резонатор, катализатор.

Современные автомобильные производители при выпуске своей продукции ориентируются на экологические требования, экономичность, низкий уровень шума. Поэтому на новые автомобили от цилиндров силового агрегата идут довольно короткие трубы, которые сразу же возле мотора соединяются в одну.

Основной проблемой штатной комплектации является то, что между четырьмя трубами очень маленькое расстояние. Из-за этого во время работы двигателя при выпуске отработанных газов образуется определенная волна, которая при попадании в соседние трубы и цилиндры тормозит выхлоп.

При этом ситуацию усугубляет катализатор, поскольку это устройство представляет собой фильтр, создающий дополнительное сопротивление. Кроме того, мешает отводу выхлопных газов подавляющий звук резонатор, а также небольшой диаметр трубы. Таким образом, штатный силовой агрегат «задыхается» от своего же выхлопа.

Чтобы решить эту проблему, вместо катализатора придумали использовать «паук» с четырьмя удлиненными отводами от моторного блока, которые соединяются в одну трубу на некотором расстоянии от двигателя. В этом случае паразитарное сопротивление сводится к минимуму.

Как поставить на Приору модель «паука» 4-2-1?

Для того, чтобы поставить на Приору «паук» 4-2-1, сначала нужно демонтировать предыдущую версию коллектора. При этом потребуются инструменты: головка на «13» (с удлинителем), плоская отвертка, Wd-40 для обработки гаек.

Перед началом операций по монтажу «паука» 4-2-1 нужно, во избежание ожога, проверить, что система по выпуску отработанных газов остыла. Потом требуется отсоединить трубу глушителя (дополнительного) от катколлектора. Для этого:

Отгибаем края пластины, отворачиваем 3 гайки для крепления на трубе (с помощью головки на «13»).

Для снятия катколлектора перед установкой «паука» 4-2-1 отворачиваем гайку задней опоры двигателя на кронштейне, ослабляем затяжку болта (крепление опоры к кузову). Вытаскиваем болт крепления, отворачиваем все три гайки, которые крепят кронштейн задней опоры к ГБЦ, сдвигаем кронштейн по шпилькам на ГБЦ.

Затем отворачиваем гайку, которая крепит кронштейн от подводящей насосной трубы охлаждающей жидкости, от шпильки в головке блока цилиндров. После этого ослабляем гайку прикрепления кронштейна к шпильке трубы (насоса). Убираем весь кронштейн в сторону. Отворачиваем 8 гаек крепления коллектора, сдвигаем его по шпилькам на ГБЦ и вынимаем вниз. Теперь можно устанавливать «паук» 4-2-1.

Модификация 4-2-1 и резонатор

Перед монтажом привалочные поверхности катколлектора и ГБЦ нужно очистить от нагара. Если «паук» модели 4-2-1 подобран правильно, то он должен «сесть» на шпильки на блоке цилиндров без каких-либо доработок. Перед заворачиванием гаек нужно смазать шпильки графитовой смазкой, проверить прокладку катколлектора.

Дальнейшая сборка проводится в обратной последовательности, при этом нужно убедиться, что ни один провод или шланг не прикасаются к вновь установленной конфигурации 4-2-1, равно как и нет прикосновений к деталям кузова под днищем, т. к. в противном случае детали могут быть повреждены при сильном нагреве коллектора.

Стоимость «паука» 4-2-1 является весьма демократичной, около 2 тыс. рублей. Поэтому, если автолюбитель имеет навыки работы с техникой, то он может существенно улучшить работу двигателя своими руками. В автомастерской можно заказать полный комплекс работ с учетом комплектующих по цене около 7 тыс. рублей, включая диагностику.

Конструктивно пауки бывают двух видов (схем) паук stinger 4-2-1 и паук 4-1. Принципиальное различие этих схем состоит в том, что в схеме 4-2-1 газы от четырёх цилиндров собираются сначала в четыре трубы, которые затем переходят в две трубы, а затем уже соединяются в одну. В схеме 4-1 всё проще: от четырёх цилиндров в четыре трубы и сразу в общую. Уже из этого простого описания понятно, что паук 4-2-1 имеет большую протяжённость, позволяющую ей обеспечивать хороший продув на низких оборотах и предотвращать обратное движение отработанных газов. Паук 4-1 короче, поэтому обеспечивает лучший продув, а соответственно и прибавление мощности, но только на высоких оборотах.

Для уменьшения разогрева работающего коллектора и пространства вокруг него, при монтаже осуществляется термоизоляция коллектора (например устанавливается теплоотражающий щиток или используется высокотемпературная оплётка труб).

Среди отечественных автомобилистов большей популярностью пользуется паук 4-2-1, поскольку маленький диаметр труб, которые используются в нём, обеспечивают большую скорость прохождения выхлопных газов, что немаловажно для эффективной продувки камер сгорания в большем диапазоне оборотов.

Именно поэтому выпустила целую линейку таких коллекторов для автомобилей ВАЗ.

Как устроен паук 4-2-1

Чтобы увеличить коэффициент полезного действия двигателя внутреннего сгорания, следует удлинить трубы, которые от него отходят. Из-за небольшой площади подкапотного пространства сделать это достаточно сложно. Поэтому додумались соединять трубы выпускного тракта попарно.

Что такое паук на приоре. Смотреть фото Что такое паук на приоре. Смотреть картинку Что такое паук на приоре. Картинка про Что такое паук на приоре. Фото Что такое паук на приоре

В «пауке» 4-2-1 соединяются трубки от первого и четвертого цилиндра, а также от второго и третьего. Здесь в основном ориентируются на параллельность выхлопа. Уже подальше от блока двигателя эти два «потока» вливаются в общее русло одной выхлопной трубы.

Здесь получается 4 выхода, которые разделяются на две пары труб. Они плавно отдаляются от силового агрегата и перетекают в одну общую выхлопную магистраль.

В результате между каналами отвода выхлопных газов уже нет близкого сообщения, поэтому достигается более уверенный и легкий выхлоп. Благодаря этому, достигается видимый прирост мощности силового агрегата конкретного автомобиля.

Вчера нарыл на сайте : www.stinger-s.ru/ispitania.html инфу про тест паука Stinger на стандартной Приоре. Мне кажется, что прибавка мощности почти в 10 л.с. слегка накручена. И мощность в стадарте у них почему-то аж 107 л.с., может из-за того, что её снимали с колёс?! Ваши мнения?!

Для вычисления прироста мощности в лошадиных силах: — берем значения P max. из первого графика (до установки паука 4-2-1) которое равно 79,0 Квт и умножаем на коэффициент 1,36 Рл.с.=79,0*1,36=107,44 л.с. — Затем берем значение Р мах из второго графика (после установки паука 4-2-1), которое равно 86,0 Квт и так же умножаем на 1.36 Рл.с.=86*1,36=116.96л.с. Итого прирост мощности составляет 116,96-107,44=9,52 л.с. Остальные элементы выпускной системы при замерах оставались стандартными, замеры проводились при одном датчике кислорода. Данный прирост мощности является максимальным и был достигнут на 4 передаче при скорости 169,5 км/4 на 5549 об/мин

Что же выбрать

Эти два варианта по своим техническим характеристикам можно считать практически равнозначными. Единственное, что на стенде вариант 4-1 получает некоторое преимущество при работе мотора на низких оборотах. Во время увеличения скорости вращения коленчатого вала вся разница практически нивелируется.

Таким образом, для «движков», которые работают преимущественно на низких оборотах, лучше всего подойдет «паук» 4-1, а для езды на средних и высоких подойдет любой из них.

Следует учитывать, что из-за изменений выпускной системы понадобится менять резонатор, глушитель, а также абсорбер. Кроме того, для повышения мощности и эффективности силового агрегата можно увеличить диаметр труб выхлопной системы.

Выхлопную систему автомобиля называют глушителем, поскольку она подавляет громкие звуки работающего двигателя. Кроме того, очищением вредных выхлопных газов занимается катализатор. Если убрать эти два элемента, то мощность мотора увеличится примерно на 10%. С другой стороны, претензии появятся к чистоте выхлопа, а также к шумности машины.

Польза от паука 4-2-1 и 4-1

Сейчас многие водители устанавливают в своих машинах паук 4-2-1 для того чтоб увеличить их мощность. Хотя современные автомобили достигли больших высот, автолюбители на этом не останавливаются и продолжают совершенствовать свои авто. Те кто знаком с тюнингом, а также не хотят кардинальных изменений конструкции мотора, могут улучшить свой автомобиль установив паука 4 2 1. Сама эта запчасть представляет собой выпускной коллектор, и в этой статье мы опишем его плюсы и минусы. Но для начала давайте разберемся какая разница в выпускных коллекторах и какие они бывают.

Паук 4-2-1 и 4-1. Как тюнинг системы выпуска. Что это такое и зачем вообще нужно

Ни для кого не секрет что двигатель внутреннего сгорания имеет очень низкий КПД (бензиновый в районе 25%, дизель можно прокачать до 40 — 50%). Ничего не поделать, но эти моторы, по сути уже прошлый век (думаю электромобили уже не за горами). Дело можно подправить всевозможными доработками, например установкой турбины, облегчением конструкции поршней, коленвала и т.д. Доработкой впускной и выпускной систем. Именно над выпуском бьются сейчас многие тюнеры, ведь в грамотных руках можно действительно снять до 10% мощности. Но как это происходит? Некоторые думают, что достаточно установить так называемый «паук» по формуле 4-2-1 или 4-1 и ВСЕ! НО что это вообще такое? Какие пауки, какие формулы – что это дает и как настраивается. Читайте дальше и все поймете …

Разновидности коллекторов

Первая разновидность эта стандартный выпускной коллектор. Он устанавливается на большинстве современных автомобилях для более экологичной работы и соединяет в себе коллектор и катализатор. Его основная работа заключается в сжигании оставшегося не сгоревшего бензина.

Минусом такого коллектора является плохая пропускаемость выхлопных газов, четыре трубы которые выходят из двигателя слишком тонкие. К тому же выйдя из двигателя, отработавшие газы упираются в соты катализатора, и в коллекторе образуется давление, катализатор как бы душим мотор. Но так как у катализатора есть определенный срок службы и довольна высокая цена автовладельцы пытаются его заменить на паук (как можно проверить катализатор?). Идеальной выпускной системой было бы, если отработавшие газы сразу выходили на улицу без каких либо выхлопных труб и коллекторов, но ездить на таком автомобиле было бы не возможно и не законно.

Плюсы и минусы паука 4-1

Вторая разновидность выпускного коллектора это паук 4-1. Строение таких коллекторов схоже с заводским катализатором, но у паука 4-1 четыре трубы, которые выходят из двигателя большего диаметра и задержка выхлопных газов менее выражена. Как правило, такой вид коллекторов дешевле.

Его структура более простая, и он представляет собой более простую форму. В конструкции такого коллектора лежит соединение четырех труб в одну более толстую и в дельнейшем, переход к резонатору. Применяются они чаще всего на спортивных, высоко оборотистых моторах, так как рабочий диапазон у коллектора 4-1 свыше шести тысяч оборотов.

Плюсы и минусы паука 4-2-1

И наконец, последняя конструкция коллектора применяемая в гражданском, атмосферном тюнинге это паук 4-2-1. Смысл такого паука как можно больше удлинить сам коллектор и сделать так, чтоб отработанные газы выходя из двигателя как можно меньше соприкасались и мешали друг другу.

Строение такого коллектора сделано так, что сгоревшая бензо-воздушная смесь, выходящая по трубам из первого цилиндра, соединяется с четвертым, а второй соединяется с третьим и далее эти две трубы соединяются в одну.

Выбираем подходящую модификацию

Установленая на машину деталь

При выборе «паука» на Приору чаще всего рассматриваются два варианта — 4-1 или модификация 4-2-1. Здесь все зависит от того, какой окончательный результат мы хотим получить. Коллектор 4-1 выдает оптимальное повышение мощности в достаточно узком диапазоне оборотов. У него четыре трубы от клапанов соединяются в одну без переходов. Выпускаются коллекторы как с короткими, так и с длинными трубами. Модификация 4-1 подойдет для двигателей с высоким форсажем, диапазоном оборотов от 6 до 10 тысяч в минуту. Обычно этих «пауков» ставят на двигатели с распределительными валами, имеющими фазу более 285 градусов.

Паук 4-2-1 представляет собой деталь, у которой четыре трубы от цилиндров соединяются сначала попарно, а потом в одну общую трубу. Он дает менее значимую прибавку, но в более широком диапазоне оборотов. Эти детали ставят на среднефорсированные двигатели. Считается, что короткие варианты модели 4-2-1 эффективны при оборотах более 4500 в минуту, а длинные — при средних оборотах от двух с половиной до четырех тысяч в минуту.

Конфигурация «паука» 2-2, когда четыре трубы переходят попарно в две, каждая из которых имеет отдельный выход, (получается два выхода) в серийном производстве практически не встречаются. Однако сварщики-любители выполняют для себя такие модификации, как это представлено на фото. Такие работы были проведены автогеном и кемпингом, для них трубы-заготовки были нарезаны и подогнаны посредством уголков. Некоторые считают, что такая конфигурация «паука» 2-2 не дает возможность подключения лямбды, поэтому ее применение не всегда оправданно.

Единой схемы по подбору «паука» 2-1 или другого на машину «Приора» не существует, т. к. выбор модификации производится преимущественно во время испытаний на стенде. Но есть формула для длины первичной трубы (расстояние от клапана до окончания первичной трубы), которая представляет собой следующее:

Л = А х С х ДхД /1400 (константа) х ВхВ, где

Полученную длину нужно умножать на целые числа. Полная длина труб от соединения до клапана на Приору приблизительно (!) определяется по формуле (вне зависимости от модификации 2-1/4-1):

М = 2159 х (К+180)/Т — Р, где

К — размер открытия выпускного канала в градусах до НМТ, по коленвалу;

Т — требуемые обороты двигателя, под которые тюнингуется авто;

Р — длина выпускного канала.

После того, как автовладелец определился с требуемой моделью «паука» ему нужно для проведения работ докупить подогнанные по длине глушитель, резонатор (прямоточный, спортивный), графитовое кольцо и датчик кислорода. Модели 4-2-1, предлагаемые в магазинах для машины «Приора», имеют гайку под кислородный датчик, поэтому установить его будет совсем несложно. Если у паука нет встроенного датчика, то после его установки потребуется замена прошивки на ЭБУ.

При покупке нужно смотреть, на какой объем двигателя рассчитан тот или иной «паук», а также на диаметр труб. Увеличенный диаметр вторичных труб, например, способствует улучшенной очистке цилиндров от выработанных газов. Выходной фланец предлагаемых на рынке коллекторов-пауков обычно бывает на 51 или 63 мм.

Поставил паук нужна ли прошивка

В настоящее время производителей спортивных пауков большое множество. Все они утверждают, что при установке паука 4-1 или же 4-2-1 мощность вашего четырех цилиндрового двигателя вырастит до 10%. Это подтверждается видео роликами и замерами на диностенде, но так ли это на самом деле? Производители нам немного не договаривают, так как при замене штатного коллектора на паук нарушится правильная работа мотора.

При производстве нового автомобиля в блок управления двигателя устанавливается штатная программа, которая контролирует выхлопные газы и настроена на определенное давление в выпускном коллекторе. При установке паука давление в выпускной системе меняется, и на приборной панели загорается ошибка двигателя. Машина при этом начинает расходовать больше бензина и мощность ее сильно падает. Для того чтоб этого избежать необходимо менять заводские настройки двигателя, на так называемую прошивку евро два, либо вовсе евро ноль. Такие прошивки более универсальные и легко устанавливаются на СТО, где занимаются чип-тюнингом. Но абсолютно одинаковых моторов просто не существует и для того чтоб добиться максимальных показателей при установке паука, вам необходимо индивидуально калибровать ваш двигатель.

Паук на ВАЗ

Паук на ВАЗ разработан с учетом технических особенностей автомобилей ВАЗ. Конкурентным преимуществом «Stinger», несомненно, является выпуск коллекторов под все модели ВАЗ.

: изготавливается из нержавеющей стали или высококачественной стали 08 ПC, толщина металла1,5 мм., первичные трубы диаметром 38 мм, вторичные трубы диаметром 43 мм, вторичные трубы длиной 620 мм, выходное отверстие диаметром 51 мм

: имеет такие же параметры что и паук на ваз 2105, может быть установлен как со стандартным резонатором (однако в таком случае понадобится сварка), так и с глушителями и резонаторами «Stinger» (паук 4 2 1 на ваз 2107 устанавливается без применения сварки).

: толщина металла 1,5 мм., первичные трубы диаметром 38 мм, вторичные трубы диаметром 43 мм, и длиной 440 мм, выходное отверстие диаметром 51 мм, Монтаж этого коллектора способствует прибавке мощности.

первичные трубы диаметром 38 мм, длина труб от фланца до вторичных труб 350 мм, вторичные трубы диаметром 43 мм, вторичные трубы длиной 440 мм, выходное отверстие диаметром 51 мм, расстояние до развальцовки 130мм., толщина металла 1,5 мм. Монтируется паук 4 2 1 на ваз 2109 со штатным резонатором выполняется при помощи сварки, с резонаторами и глушителями стингер — без сварки, способствует прибавке мощности.

: рассчитан на объём двигателя 1500-1600 см3, при изготовлении используется нержавеющая сталь, первичные трубы диаметром 38 мм, вторичные трубы диаметром 43 мм, выходное отверстие диаметром 51 мм. Монтируется паук 4 2 1 на ваз 2110 в штатную систему не требует сварки, может быть использован как замена катализатора.

паук стингер субару саунд

: предназначены для моделей ВАЗ-2170, ВАЗ-2172, ВАЗ-2173 ВАЗ-2110-12, имеют такие же технические характеристики (диаметр первичных и вторичных труб, протяжённость, толщину стенок), что и предыдущие модели, однако отличительной особенностью этого паука является то, что он имитирует благородный «голос» Subaru.

Звоните нам по телефонам, указанным на сайте, мы поможем подобрать вам «паук».

Самый популярный вопрос, который задают об этом облигатном хищнике: а паук-птицеед ядовитый или нет? Мы ответим на него, а также расскажем, чем кормить паука-птицееда и как содержать его без риска для собственной жизни.
