Распредвал, постель распредвала, доводка постели к плоскости ГБЦ.
В те далёкие времена, когда Opel делал ГБЦ отдельно, а постель распредвала отдельно давно прошли, но до сих пор есть ещё двигатели, где этот принцип сохранён, а значит пост должен быть полезен.
Немного теории.
Очень важно чтобы у ГБЦ была ровная нижняя поверхность, которая прилегает к блоку. Важно, потому что иначе не будет герметичности. Это понимают все уверен на 100%. Многие понимают, что у ГБЦ должна быть ровная не только нижняя плоскость, но и верхняя. Важно для того, чтобы постель распредвала прилегала к ровной поверхности ГБЦ, а значит подшипники распредвала находились в одной оси, а значит не было их неравномерного износа в местах изгиба, а в отдельных совсем запущенных случаях не доходило до заклинивания и поломки распредвала. Подшипники в отдельных постелях распредвала с трудом поддаются восстановлению, соответственно необходимо уделить им особое внимание.
При дефектовке двигателя-донора я увидел, что распредвал имеет выработку около 0,2 мм по кулачкам это при том, что стоял уже не оригинал. Сама постель имела приличный износ по центральному подшипнику. Это значит, что либо постель была прикручена к кривой ГБЦ, либо сама постель кривая, либо распредвал кривой, эдаким бананом.
Сразу решил, что распредвал будет новым, не оригинальным, но приличным. Перебрал кучу вариантов, где или не заказать, или ширпотреб из пластилина или цена космос. Почти случайно наткнулся на турецкого производителя ESTAS, и отзывы мотористов о нём, как об очень стабильном качестве. Сам до этого вообще о такой фирме не слышал. Помучи
лся немного и решил рискнуть. заказал распредвал по весьма демократичной цене. Приехал он в хорошей упаковке и действительно очень приличного качества.
Поставил его на призмы и обкатал индикатором по центральному подшипнику. Результат впечатлил — отсутствие отклонения индикатора с ценой деления шкалы в 0,01 мм. Справочно, допуск по TIC 2000 — 0.05 мм.
С распредвалом вопрос закрыт. Начал неспешно искать постель и, через некоторое время, нашел. Вроде бы не убитая и подшипники в отличном состоянии. Вот она, родимая, сразу после покупки.
После всех работ по ГБЦ решил я приложить постель к уже ровной, выстраданной, поверхности головки. Вставил распредвал. Это важно, т.к. без распредвала постель может иметь изгиб, который компенсируется ровным распредвалом. Если ровнять постель по ГБЦ без распредвала, есть опасность получить несоосные подшипники распредвала.
В лучших традициях ремонта металлообрабатывающих станков, в котором у меня есть хоть и весьма скромный, но таки опыт, я намазал поверхность ГБЦ берлинской лазурью и приложил постель.
В результате никто не сомневался. Буквально пара точек касания. Конечно, при установке ГБЦ, с тем усилием, с которым утягиваются болты, постель прижмется к плоскости ГБЦ как родненькая, а герметик компенсирует все неровности, но будут ли подшипники соосны? Будет ли распредвал свободно в них вращаться? В лучшем случае он прогрызет себе в подшипниках постели место и будет работать, а подобная беда будет давать о себе знать низким давлением масла в магистрали распредвала, т.к. зазоры уже совсем не заводские.
Конечно можно было бы отнести постель на шлифовку, но гарантии, что верхняя поверхность распредвала параллельна нижней не было, танцевать с бубном возле плоскошлифовального и шлифовщика, который как и все шлифовщики не особо жалует легкие на изгиб и не магнитные детали, не было ни малейшего желания.
Поэтому я вспомнил былой опыт и взялся за шабер. Кто не знает, это такая железная палка с деревянной ручкой и твердосплавной лопаткой-резцом на конце. Шабером срезают лишний металл при ремонте станков, выводя идеальную плоскость.
Шабрение — очень однообразная, можно наверняка сказать — нудная работа. Нанёс валиком краску. Важно нанести тонкий слой. Обычно это около 0,005 мм. Приложить деталь к поверхности. Не нажимая, собственным весом, слегка подвигать деталь взад-вперёд. Снять деталь, перевернуть и срезать все окрашенные места. Опять приложить, потереть, снять, перевернуть, срезать… За раз снимается слой около 0,005-0,01 мм, при чистовых проходах можно снимать до 0,002 мм, но нам такая точность не требовалась. )) Ещё одним аргументом в пользу шабрения было то, что мне не нужна была идеально ровная поверхность постели распредвала. Мне нужна была идеально прилегающая плоскость постели к поверхности ГБЦ, которая наверняка имеет погрешности обработки в пару соток.
Ремонт постели распредвала
Распределительный вал автомобиля – это элемент ГРМ, предназначенный для открытия или закрытия клапанов в определенные промежутки времени, когда поршень находится в верхней или нижней мертвой точке. Постель и сам распредвал также подвержены износу, что происходит из-за неправильного тюнинга.В этой статье вы узнаете о причинах износа, а также о том как происходит ремонт постели распредвала.
Причины износа распредвала
В любом двигателе внутреннего сгорания, все детали находятся в полном и синхронном взаимодействии между собой. Поэтому, прежде чем, говорить о дефектах самого распредвала, необходимо, в первую очередь, проверить его шейки и вкладыши коленчатого вала, которые нарушают горизонтальное положение последнего.
Основные причины поломки распределительного вала
Восстановление постели распредвала
Перед тем, как приступать к ремонту постели, необходимо вначале определить, поможет ли он в устранении неисправности. Бывают случаи, когда деталь уже не подлежит ремонту из-за слишком сильного износа и тогда ее лучше просто заменить.
Диагностика детали производится при помощи устройства, которое называется нутрометр. Этот индикаторный прибор настроен на определенные величины и при их отсутствии подает соответствующий сигнал. После проверки, полученные значения сравниваются со стандартными и на основе этих данных можно принимать решение о проведении ремонта.
Непосредственно перед диагностикой и ремонтом, нужно вначале снять распредвал. Для этого откручивается клапанная крышка и снимается привод механизма ГРМ. После этого, откручиваются болты крепления вала и он снимается. Затем уже вытаскивают саму постель.
Ремонт распредвала производится на специальном станке, который предназначен для его расточки или хонингования. Растачивая постель, ремонту нужно подвергнуть и саму головку блока цилиндров, так как стандартные размеры будут нарушены, то и расположение отдельных частей ГБЦ тоже нужно сменить.
Наверняка провести расточку постели самостоятельно будет очень трудно, поэтому лучше всего поручить эту задачу более опытному специалисту с соответствующим уровнем знаний. Он доведет постель до требуемых размеров и правильно выполнит хонингование.
После ремонта постели не забудьте устранить неисправности, которые довели распредвал до такого состояния. Ведь отремонтированный элемент не даст гарантии того, что он не выйдет из строя вновь, так как основные проблемы будут не решены. Теперь остается только поставить постель отрегулировать клапанный механизм и настроить двигатель под новые параметры.
Герметизация Постели Распредвалов
Всем привет!Давно меня тут не было, решил написать об очередном ремонте своей прио).Ездил себе и ездил, и тут все таки решил переклеить постель, честно говоря, давно руки чешутся))Как авто приобрел, там уже были сопли из под клапанной крышки, поездил какое то время и решил ехать в гараж и устранять проблему.Утро.Суббота.Намахнул я кофе, и погнал в магазин закупаться всем необходимым, было приобретено:Прокладки ресивера, сальники распредвалов, заглушки, колечки на форсунки, маслозаливная крышка ну и в принципе все)Приехал в гараж и понеслось)
Для начала, снимаем клемму, снимаем крышку, откручиваем воздухан с гофрой, все шланги которые идут к ресиверу, и еще один шланчик, который идет на клапан адсорбера, там увидите, он идет к ресиверу и к клапану)
Далее снимаем сам ресивер, для этого, я открутил верхний болт генератора, и нижний ослабил, но не выкручивал его, разумеется это на снятом ремне генератора))генератор отодвинул на себя, и там видим слева направо болт-гайка-гайка-гайка-болт, все на 13)когда будете доставать гайки, под ними шайбы-я их некоторые достать не смог пальцами, когда отодвигал ресивер, они по падали на защиту, и я их просто собрал.Так вот, откручиваем эти болты и гайки, болт который справа от генератора, его я откручивал длинным переходником с карданчиком, маленьким, остальные долез трещеткой.
Далее откручиваем щуп, он там на винте под крестовую отвертку, щуп вытаскиваем.Сверху у ресивера, открчиваем 2 гайки на 10, вытаскиваем ресивер.Я вытаскивал так:чуть вытянул его на себя, поднял левый край, чтоб не цепляло за форсунки, и вытащил)там ничего сложного нет, сами все поймете когда будете снимать.
сбоку откручиваем планки, куда крепятся разьемы на форсунки, и на катушки, убираем проводку в сторону чтоб не мешалось, снимаем саму клапанную крышку
Далее откручиваем шестерни распредвалов, мне в этом помогла головка на 18)
Откручиваем саму постель, только по порядку, ну или хотябы крест накрест, снимаем ее, достаем валы, сальники распредвалов я вставил в канавки на прежние места, чтоб масло не капало.Постель и клапанную крышку и на следующий день отвез на работу, там зачистил все и отмыл насколько смог.
Кстати, забыл, еще у меня было приобретено кольцо сепаратора маслоотражателя, его я тоже заменил, там все просто, откручиваем 6 болтов, и вынимаем его целиком из крышки
вытаскиваем пластиковую втулку и меняем кольцо
Оригинальное кольцо хер найдешь, в итоге я поехал на базу РТИ и там купил в магазине по размеру 0,32х040х46, подошло оно идеально, даже в натяжку пришлось одевать)
Далее обезжириваем поверхности гбц, постели и крышки, и наносим герметик Локтайт, никакой другой, только ЛОКТАЙТ.Наносим как показано на фото, это я сфоткал из своей книги по ремонту издательства ЗР
ставим постель, и затягиваем в порядке, показанном на фото
Хочу сразу вас предостеречь, то, что написано по поводу момента затяжки, это все фуфло, не надо тянуть от 18 до 22 НМ, вы просто все шляпки по срываете! И вот вам пример
в итоге мне повезло, и он чуть чуть торчал из головки, я его выкрутил аккуратно плоскачами.Купил новый, и закрутил моментом 10 НМ все болты.Все прожалось хорошо, так что не пробуйте даже тянуть 18-22 ньютона)
Итак постель затянули, теперь тянем крышку тем же моментом 10 НМ
крайние болты крышки, их шляпки, я промазал герметиком, чтоб не было масла сбоку крышки, как это обычно бывает
Крышку затянули, устанавливаем новые сальники и заглушки, кромку сальника смазываем маслом, и я еще по кругу снаружи тоненьким слоем герметика промазал, для более надежной герметизации
так с головой закончили, теперь ставим ресивер, меняем кольца на новые
я ставил так:сначала заводил левый край ресивера вниз, потом правый.Кто то может и по другому ставит но я так ставил)До того как ставить ресивер, я снимал рампу с форсунками, форсунки чистил вместе с рампой, и на форсунках поменял колечки резиновые.Ну это чисто мое было желание, раз уж полез, то заодно и форсы почистить не в падлу)
Ну и далее, все в обратном порядке, закрутили ресивер, закрутили генератор, шланги на ресивер одеваем и на клапан, сбоку все планки под разьемы прикручиваем, ну и в конце уже собираем грм, выставляем метки и не забывайте прокручивать оборот, это обязательно нужно сделать.
И еще хотел бы вам пояснить на счет герметика, был такой случай, знакомый собирал головку, у него был герметик черный оригинал мерседес, он собрал на него в том числе постель, и когда дело дошло до запуска, у него пропало давление на холостых.В итоге опять все разобрали, и все каналы просто забились этим герметиком, как позже выяснилось, герметик был на силиконовой основе.Собрали все на локтайт, давление появилось, все стало четко.
Вот такой небольшой рассказ, как я провел выходные))Машинка бегает, работает хорошо, тихо, только радует, может быть удачно собранная мне попалась?:D Уж извините, если много букв, на практике все легче, не бойтесь делать свои авто самостоятельно, ведь хочешь сделать качественно сделай это сам)ну само собой с прямыми руками:D Всем удачи, всего доброго, буду стараться писать чаще! До скорого!
Задиры на постели распредвалов 1.8 tfsi

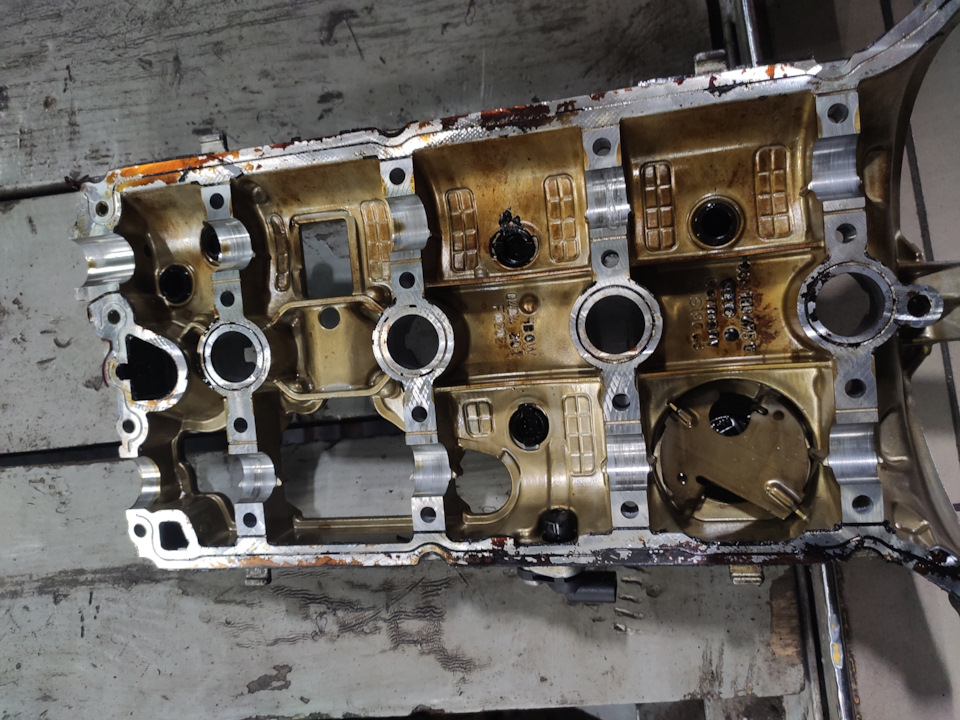

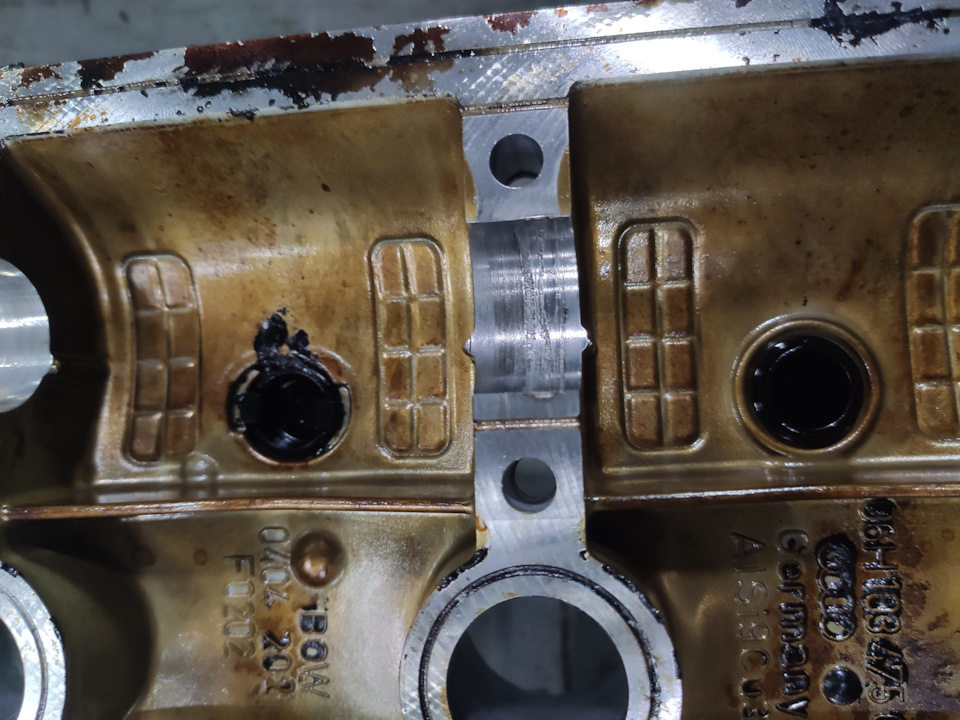

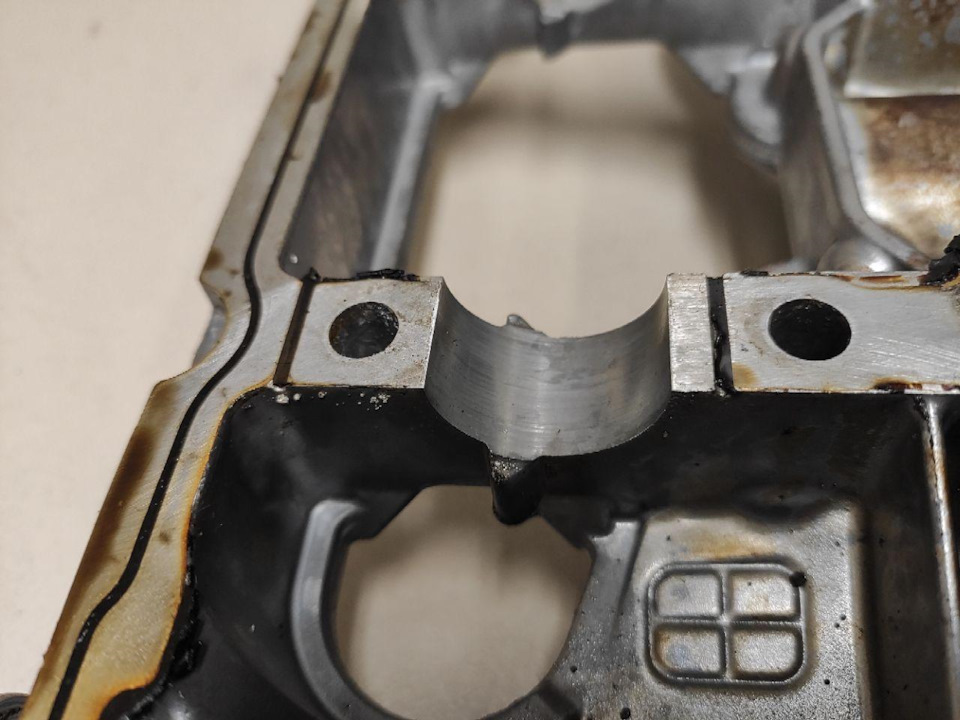

Доброго времени суток! Возникла такая проблемка: ТНВД стал пропускать бензин в ГБЦ, видимо из-за этого масло ражижилось и упало давление в головке, в следствие чего образовался задир на одной из постели и словил клина выпускной вал, провернуло немного звезду на нём
Остальные постели вроде как не особо пострадали
у нас в городе никто не восстанавливает такие головки, где постель совмещена с крышкой.

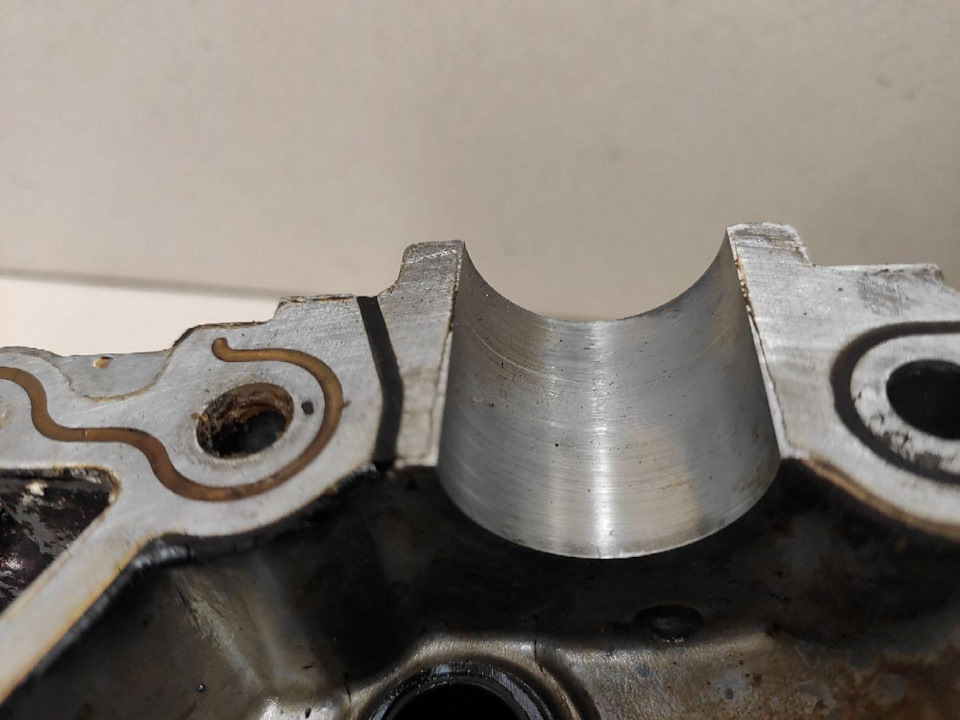

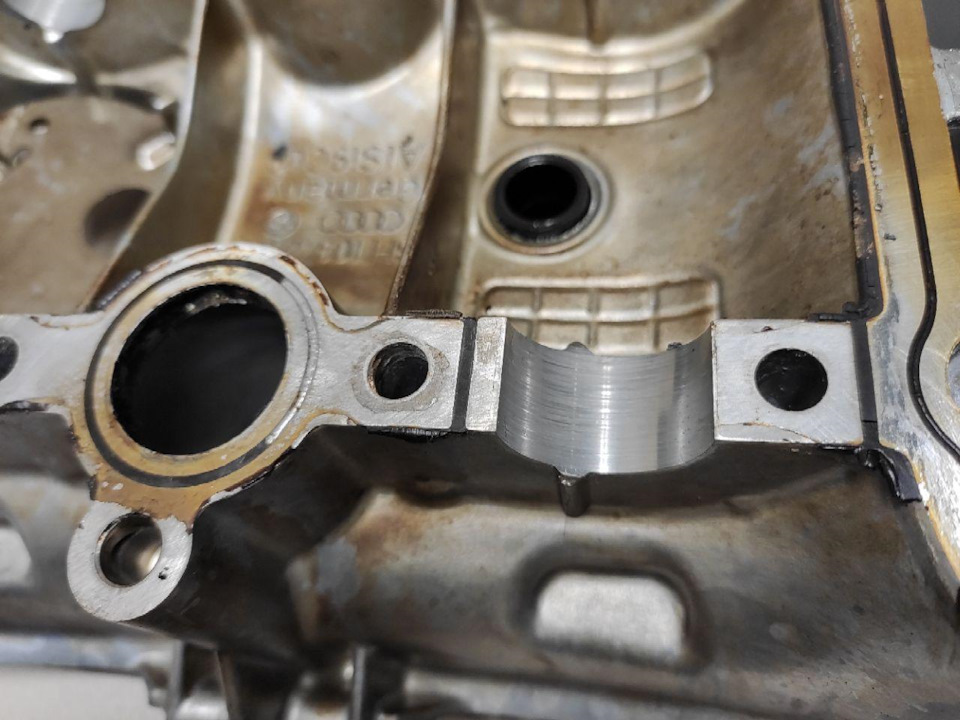

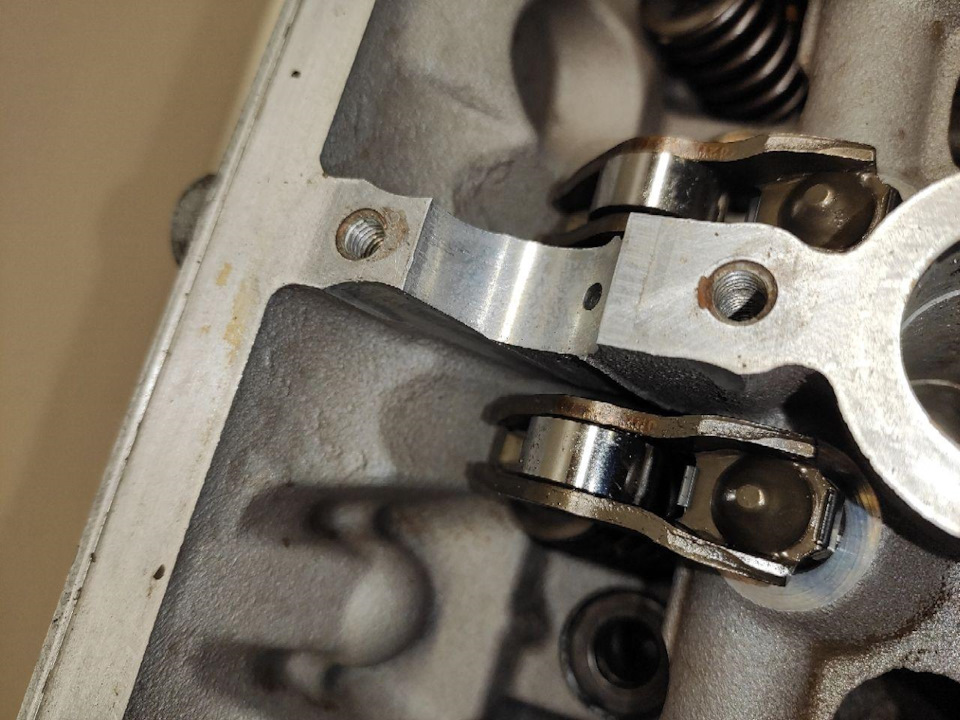

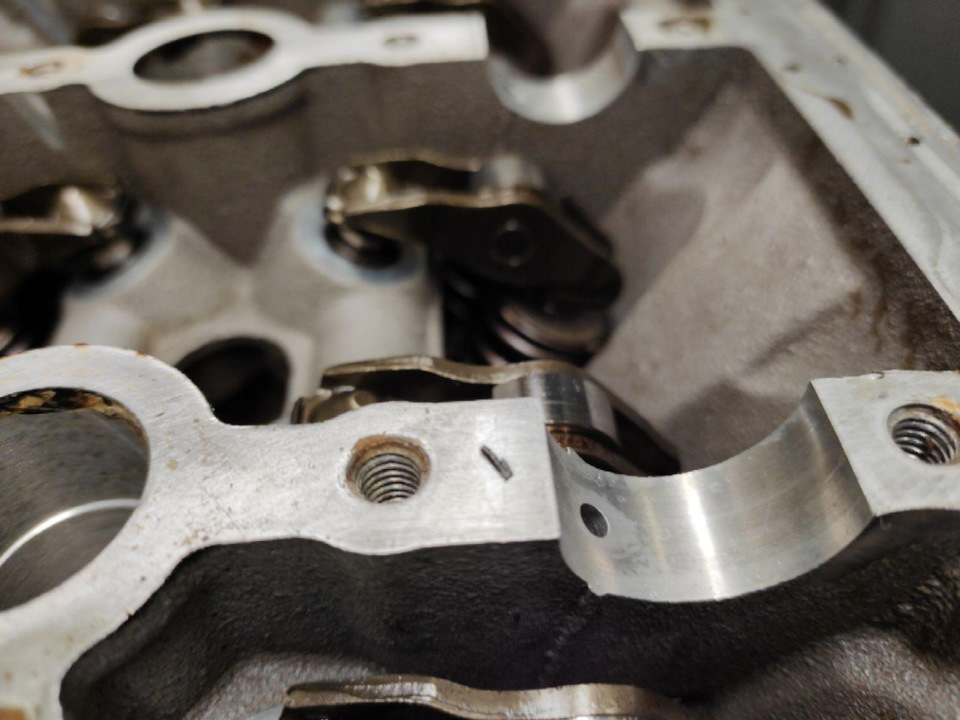

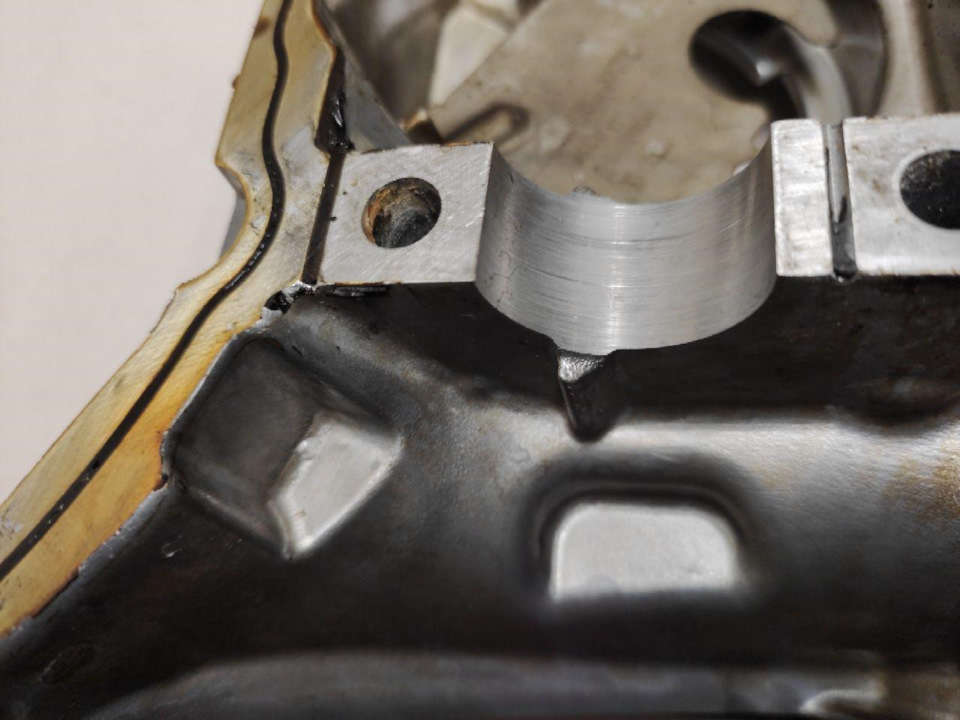

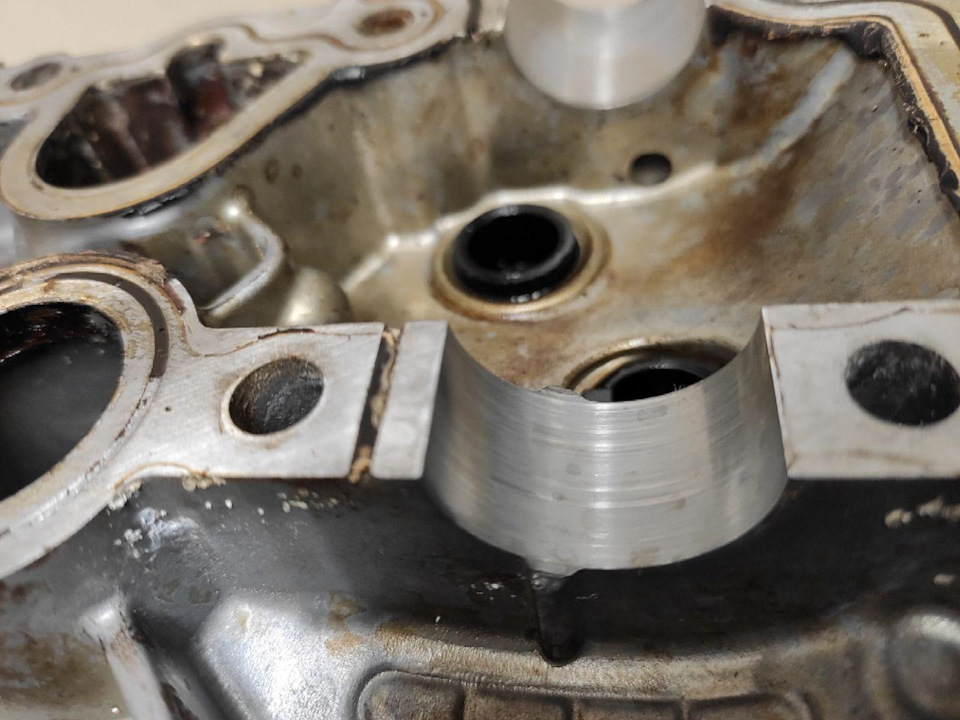

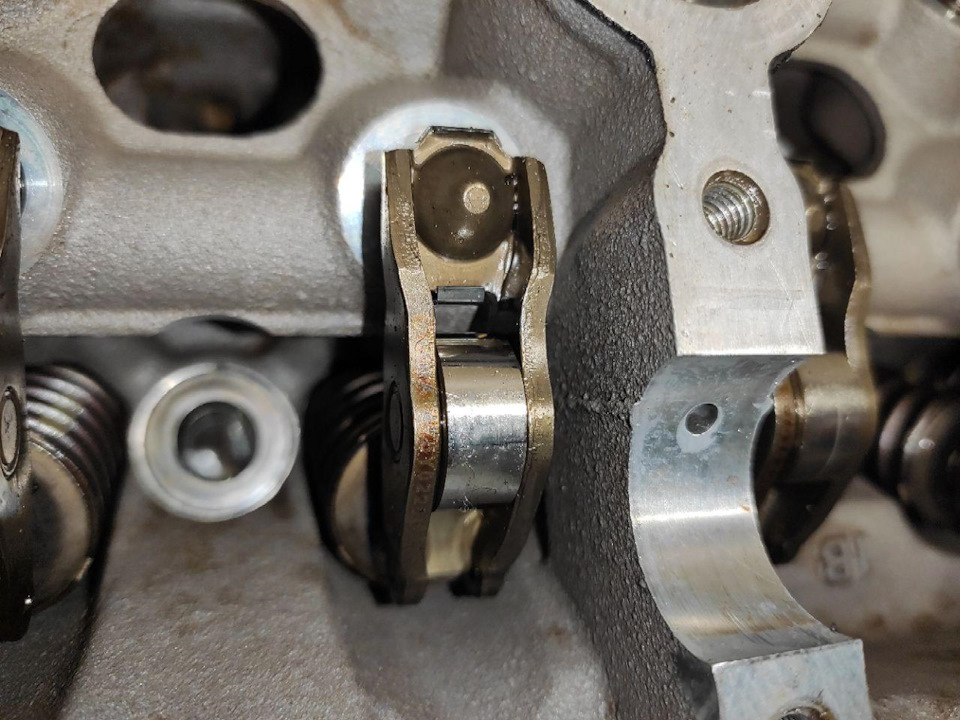

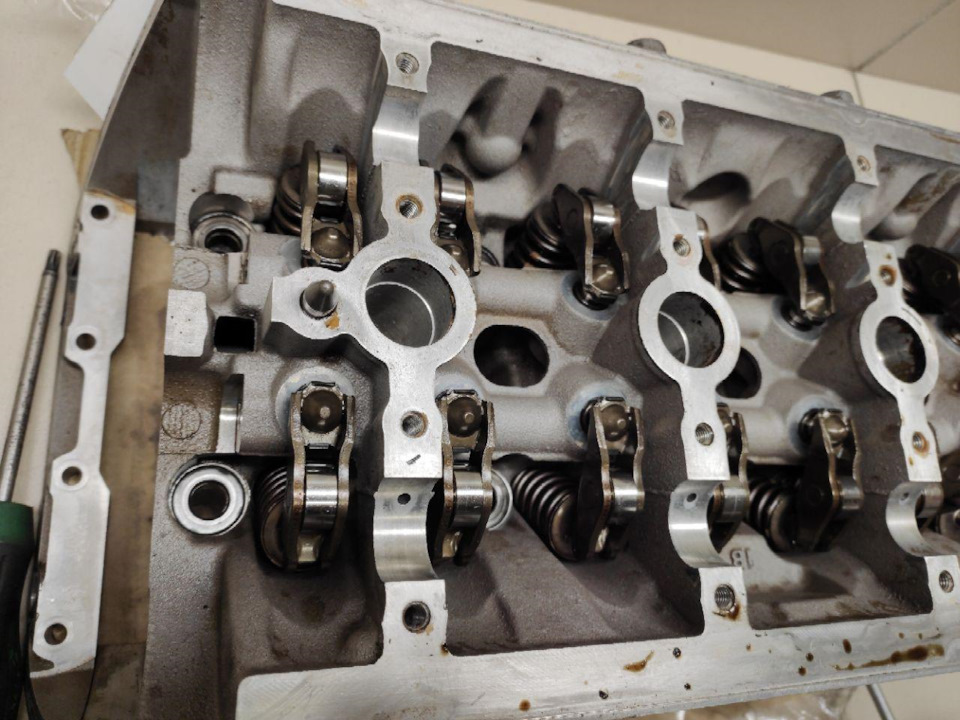

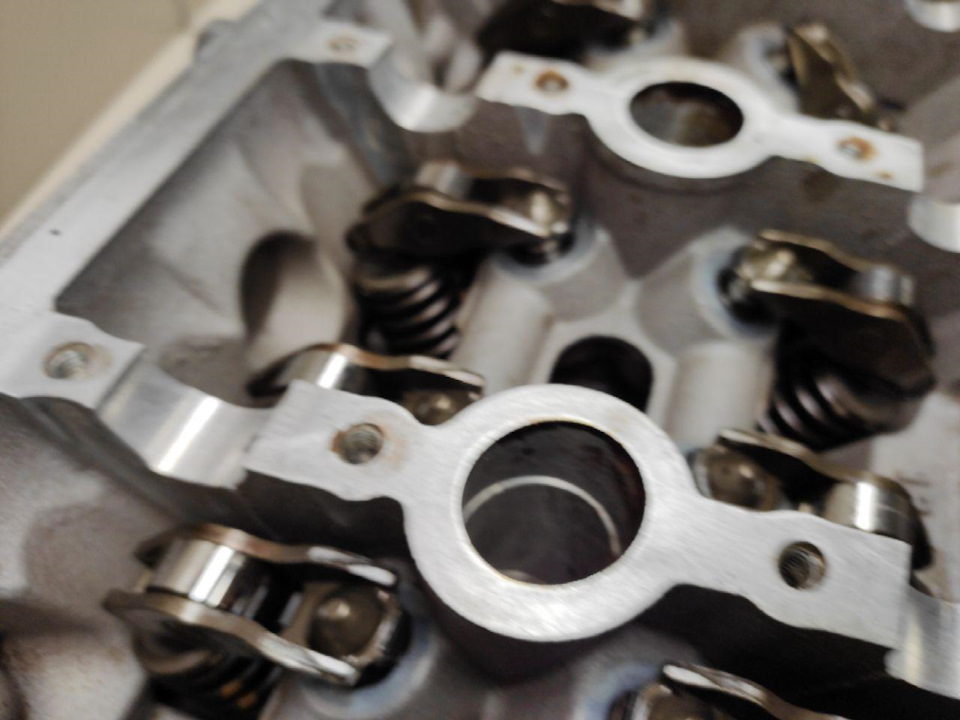

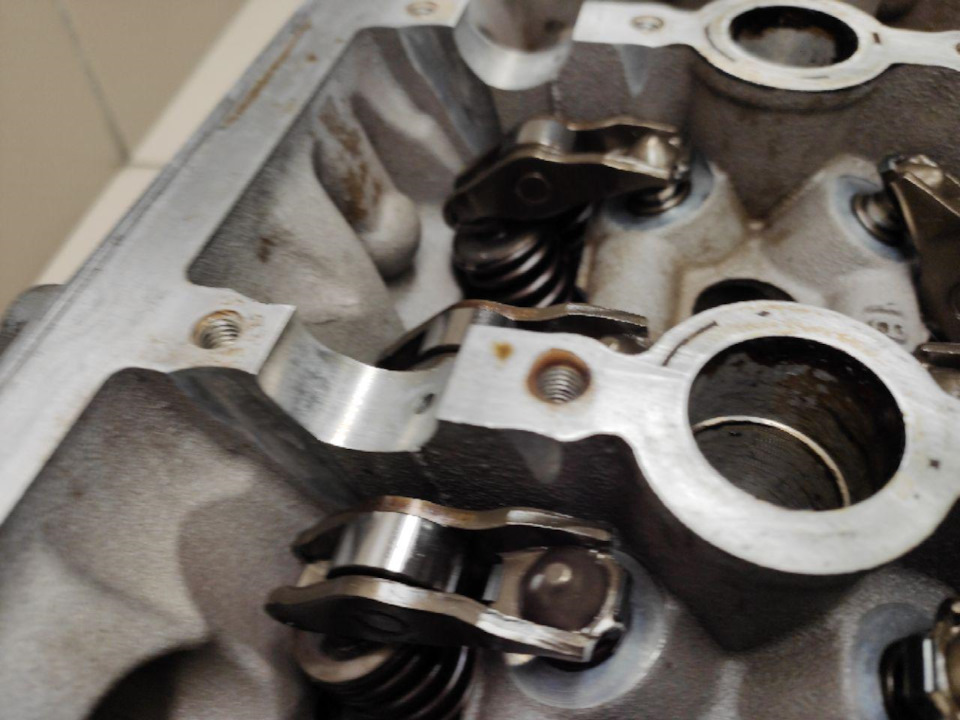

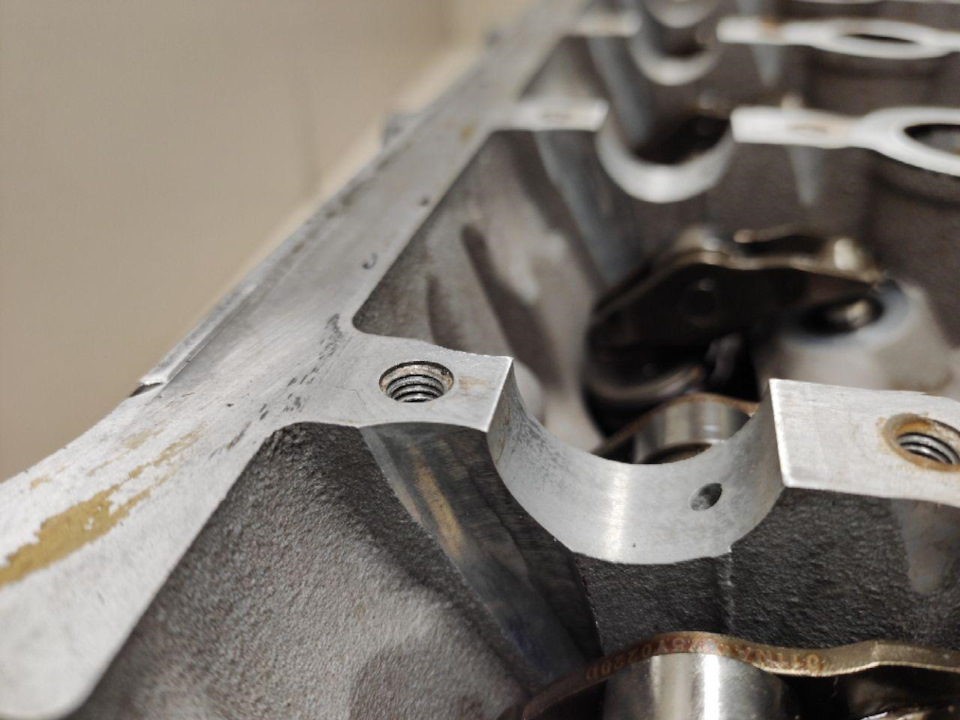

Так вот, нашел б/у голову, попросил фотки постелей, прошу оценить, это нормальное состояние, или поискать ещё варианты? Встречал на Авито новые ГБЦ, пустые, за 24-25к, подозрительно дёшево стоят, написано оригинал, но в это вообще не верится. Может все таки стоит рассмотреть этот вариант?
Метки: гбц 1.8 tfsi, tsi, капиталка гбц
Комментарии 54
У меня один балансир заклинило и соответственно упало давление на холостых, так что советую посмотреть внимательно на этот узел, как уже писали ниже, может сетку вырвать и забросить в канал
Ну а как тут посмотришь? Валы не заклинившие, а если вытащить балансиры для осмотра сеток, обратно только новые ставить нужно
Если бы Много лило бензина должно бы ошибку выдавать по богатой смеси, вон люди пишут тут, что ездят с проблемными тнвд до этих ошибок и постели впорядке, скорее что-то попало инородное в масло
В том то и дело, что ошибок по богатой смеси не появлялось. Мастер тоже в недоумении, должны были быть ошибки и неровная работа двигателя
Масло насос давление мерили на оборотах?
Сетки есть в балансирных валах?
Масло какое?
Давление не мерил, двигатель работал как часики до этого момента, балансировочные валы не вынимали ещё. Масло Лукойл Genesis 5w-40
Хмм. любой мотор разберите будут царапки… собрать обратно как то проверить биение вала или люфт. Распредвал в постоянном натяге от пружин чего ему там будет.
Ну или рассухарить клапана собрать валы и поглядеть будет ли стук люфт.
не в этом случае) пастели не ремонтно пригодные, я не встречал. Я бы поменял на новые, но они денег стоят ппц. 😬
Ну я хз. Пока в руках не поверишь не поймёшь. Нооо конечно тут именно задрало… а не царапка.
А сетки на кронштейне Распредвалов и на балансирных валах на месте?
На кронштейне на месте, балансиры не вынимали
На таких пробегах баланс валы уже устают и сетки вылетают и их гонит по каналам, я бы достал баланс валы в любом случае и убедился их вам по хорошему менять нужно по любому иначе будет как у меня я не успел и задрало все постели этими сетками
Причину заклинивания двигателя определили неправильно, нужно смотреть привод насоса, балансировочные валы, натяжитель цепи и т д
какие работы проводили до заклинивания вала?
Никаких, авто работало ровно, ошибки проверял буквально за неделю до ЧП. Уже перед тем, как заглохнуть, было слышно небольшое дизеление, на светофоре, после светофора тронулся, при подъезде к следующему светофору сбросил газ и двигатель заглох
Как и у меня) грм на месте?
Да, метки на месте, клапана не погнуло, слава богу
какие работы проводили до заклинивания вала?
Подзабыл, за две недели до этого поменял масло
Так масло может быть паленое или масло насос подустал!
Ну ошибок по давлению никогда не было, на счёт масла не знаю, с виду канистра как всегда
Ошибка по давлению будет только на хх оборотах а задиры происходят на высоких оборотах не хватка масла + сетки балансиров смотрите так как масло голодание верха мотора это 100 % не ТНВД и топливо, моториста или механику НЕ зачёт )
Если пробег большой то варианты:
— масло
— маслонасос
— забит канал на шейку или что то попало туда
— сетки балансиров с валами смотреть
Все, никакого отношения к ТНВД нет …
Масло нужно было сдать на анализ, посмотрели бы % содержание топлива и проверили масло на ОРИГИНАЛЬНОСТЬ …
П.С. Чтобы в дальнейшем такого не происходило выбирайте масло с динамической вязкостью от 3,5 единиц и выше или специальные масла с керамическими защитными антифрикционными плёнками …
Я бы продул канал, собрал со старой и померил давление масла.
Если напрягает можно отдать на электронное порошковое напыление.в целом думаю походит еще
Только вот не занимаются в нашем городе этими головками. Сказали в ГБЦ с закрытой крышкой постели не восстанавливают, нет возможности всё промерить.
Нормально все 🙂
Нормально будет ходить.
И данный задир не из за масла а просто пещинка попала в масло канал и немного попилила по центру. Собирай спокойно хватит этой постели на весь оставшийся срок службы мотора. Не надо ничего там восстанавливать.
Я тык 200 отъездил вообще с перевернутыми крышками(попутаны местами) распред вала
Башка гремела конечно, но ездила 🙂
Правда у него почему то еще и вал прикусило. Может вообще канал забился?
Вал прикусило и звезду провернуло. Механик считает, что всему виной ТНВД, который травил бензин в масло в больших количествах.
Все бы подохло а не одна шейка
У вас или грязь или канал забило
Вал прикусило и звезду провернуло. Механик считает, что всему виной ТНВД, который травил бензин в масло в больших количествах.
по сути если бы ТНВД травил то задрало больше шеек.
Ну я тоже так думал, когда из сервиса позвонили. А когда приехал, на одной шейке только оказалась. Ну другие тоже подтёрты, но там совсем слегка
Нормально все 🙂
Нормально будет ходить.
И данный задир не из за масла а просто пещинка попала в масло канал и немного попилила по центру. Собирай спокойно хватит этой постели на весь оставшийся срок службы мотора. Не надо ничего там восстанавливать.
Лех, написал человеку который такими мотороми занимается, сказал менять постель.
Ремонт постели распредвала своими силами
Здравствуйте, уважаемые автомобилисты! Вдруг возникла неприятно-непонятная ситуация. Начав проводить тюнинг двигателя путем замены распредвала, или ремонта головки блока цилиндров, для устранения каких-то неисправностей, вдруг выясняется, что происходит зажимание распредвала.
Причины износа постели распредвала
Вроде бы никаких видимых дефектов: шейки в норме, блок двигателя в порядке, вкладыши заменены. Паниковать нет причин. Проведем дефектовку постели распредвала.
Ремонт или восстановление постели распредвала своими силами возможно лишь в части, касающейся выявлению неисправностей и съёму постели. Ремонт, восстановление постели придётся выполнять на станке. Такова особенность этой детали. Но, давайте по порядку.
Причины выхода из строя постели распредвала, напрямую влияют и на возникновение неисправностей шеек распредвала.
Для того, чтобы принять решение о том, что нужно: замена, ремонт, восстановление постели распредвала, необходимо провести элементарную проверку состояния постели.
Проверка диаметров производится при помощи индикаторного нутромера, который настроен на определенный размер.
Полученные результаты вы сравниваете с теми параметрами, которые указаны в мануале от производителя. Кстати, данную операцию очень желательно выполнять и тогда, когда вы решили произвести замену штатного распредвала на тюнинговый распредвал.
После получения результатов и сравнения их с требуемыми, нужно принимать решение. Вариантов всего два: замена постели и ремонт (восстановление) постели распредвала. Третьего не дано. Мы не станем вам описывать последствия того, как неисправная постель распредвала, в итоге, приводит к необходимости капитального ремонта двигателя или замене головки блока цилиндров.
Ремонт постели распредвала
Восстановление постели распредвала своими силами, как уже говорилось, сводится к тому, что вы определяете неисправность и снимаете постель. Затем вы везёте её в мастерскую, где существует специальный станок, на котором можно провести расточку или хонингование постели распредвала. Станки для восстановления постели распредвала относятся к разряду постельно-расточных.
Желательно для консультации и подготовки везти и ГБЦ. Это связано с тем, что перед ремонтом постели ГБЦ потребует специальной обработки – напыления алюминиево-цинкового порошка.
Восстановление постели распредвала проводится одним из двух способов: расточка или хонингование. Саму технологию вам вряд ли будет интересно знать. Специалист, работающий на данном станке, доводит поверхность постели до требуемых параметров.
При этом вам скажут, возможен ли ремонт постели распредвала, или проще и эффективней будет произвести замену постели на новую.
Параллельно с ремонтом постели распредвала
Вы помните, какие причины приводят к выходу из строя постели распредвала. Поэтому, расточка постели является всего лишь шагом в комплексе ремонтно-диагностических работ. Попутно вам придётся выяснить и устранить причину возникновения неисправности постели распредвала.
Естественно, при обнаружении неисправностей – ремонт для того, чтобы исключить в дальнейшем возникновение причин выхода из строя постели распредвала.
Удачи вам при ремонте постели распредвала.
