что такое фланец свободный

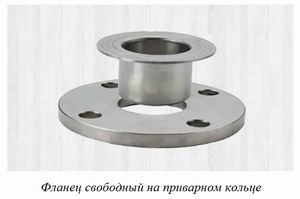

Фланцы стальные свободные на приварном кольце

Современное развитие технологий дает возможность производить фланцы их многих материалов. Данный фактор и стал причиной того, что эти детали могут использоваться для соединения элементов трубопровода вне зависимости от окружающей среды (показатели влажности и температуры) и среды, которая находится внутри труб.

Фланец свободный на приварном кольце – это вид стального изделия, представляющий собой два кольца: приварное и свободное. Приварное (внутреннее) кольцо с условным диаметром от 10 до 500 мм крепится к трубе методом сварки и накладываются два шва: внутри и снаружи. Такое кольцо создает герметичность. Его внутренняя часть имеет девять различных исполнений. Кольцо свободное – большего размера, надевается на трубу и свободно вращается. Кольцо предназначено для стягивания и фиксации соединения.

Свободный фланец может использоваться практически во всех отраслях (энергетической, химической, нефтяной, газовой и других отраслей промышленности на трубопроводах рабочим давлением более 2,5 МПа) для проведения монтажа оборудования и трубопроводов. Применение: для. Также свободный фланец применяют при монтаже инженерных коммуникаций: холодного и горячего водоснабжения, канализации.

Особенность конструкции позволяет быстро и надежно закрепить фланец на трубопровод, что позволяет работать в труднодоступных местах, где необходимо производить стыковку деталей с трубопроводом.

Свободные фланцы можно использовать многократно.

Основное отличие свободных фланцев на приварном кольце от плоских и воротниковых заключается в том, что эту деталь составляют две части – плоский фланец, надевающийся на трубу, и кольцо, приваривающееся к трубопроводу.

Кольцо и фланец должны иметь одинаковый внутренний диаметр. Основное преимущество свободных фланцев в удобстве их использования – во время монтажа сама деталь и отверстия для крепления остаются свободными (отсюда такое название), а чтобы соединить его с другим фланцем не нужно поворачивать трубу.

Свободные фланцы – наиболее оптимальный вариант для присоединения трубопроводного оборудования и арматуры, особенно в тех случаях, когда сложно добраться к месту монтажа. Также такой вид фланцев отлично подходит для трубопроводов, постоянно требующих ремонта.

Марка стали: сталь марки Ст3сп, не ниже второй категории. В некоторых случаях внутреннее кольцо фланца 12822-80 изготавливают из стали нержавеющей, а свободное кольцо – из обычной

Рабочее давление: от 0,1 МПа до 2,5 МПа (от 1 кгс/см², до 25 кгс/см²).

Стальные свободные фланцы могут нормально функционировать при температуре от

–30 до +300 ℃.

Условный диаметр: 10-500 мм.

Главные достоинства свободных фланцев:

01 апреля 2015 г. вступил в силу новый стандарт ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250» взамен ГОСТ 18815-80 – ГОСТ 18822-80.

Источник

Свободные на приварном кольце ГОСТ 12822-80

Cвободные фланцы на приварном кольце ГОСТ 12822-80

Производственная компания «Фланец» производит свободные на приварном кольце фланцы по ГОСТ 12822-80. Также мы готовы изготовить фланцы по вашим чертежам и в соответствии с вашими техническими требованиями.

Мы обладаем собственным производством и складом готовой продукции, а также можем организовать доставку в любую точку России.

Что такое свободные фланцы на приварном кольце

Свободные фланцы состоят из двух частей — свободного (накидного) фланца и приварного кольца такого же диаметра. По сравнению с плоскими и воротниковыми фланцами, свободные более удобны в монтаже, так как к трубе приваривается только кольцо, а сам фланец остается свободным.

Это обеспечивает легкую стыковку отверстий свободного фланца с отверстиями фланца арматуры или оборудования без поворота трубы. Свободные фланцы используются как соединительные части трубопроводов, машин и приборов, патрубков аппаратов и резервуаров. Они часто применяются при монтаже трубопроводной арматуры и оборудования в труднодоступных местах, а также в тех случаях, когда необходим частый ремонт или проверка соединений (например, в химической промышленности).

Стандарты и нормативы

Производство свободных фланцев на приварном кольце регламентируется отечественным нормативно-техническим документом ГОСТ 12822-80.

Фланцы свободные на приварном кольце используются на трубопроводах, где:

Стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, приборов, патрубков аппаратов и резервуаров. Фланцы должны изготавливаться с уплотнительными поверхностями 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8 и 9.

Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортирование соответствуют ГОСТ 12816-80. При заказе колец с шипом-пазом под фторопластовые прокладки к условному обозначению следует добавлять букву Ф после обозначения условного давления.

ГОСТ 12822-80 на фланцы свободные на приварном кольце был выпущен взамен: ГОСТ 1286-67, ГОСТ 12834-67.

D — диаметр наружный фланца;

D₁ — межосевое расстояние крепежных отверстий фланца;

D₂ — наружный диаметр кольца;

D₀ — внутренний диаметр фланца;

d_в — внутренний диаметр кольца;

b — толщина тела фланца;

b₁ — толщина тела кольца;

n отв. d — количество крепежных отверстий, диаметр крепежных отверстий;

с — глубина фаски на фланце;

d_н — диаметр патрубка

Материалы и методы изготовления свободных фланцев на приварном кольце

Фланцы и кольца следует изготовлять ковкой, штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка. Однако допускается изготавливать фланцы и другими методами.

Для производства фланцев используются разные марки стали. Это позволяет придать фланцу необходимые физико-механические свойства для применения в различных рабочих средах и климатических зонах.

Компания «Фланец» применяет в производстве свободных фланцев на приварном кольце следующие марки стали:

Источник

Фланцы приварные стальные плоские, воротниковые, свободные

Здравствуйте уважаемые наши заказчики и посетители сайта ural-mep.ru. Сегодня речь пойдет о стальных приварных фланцах плоских, воротниковых и свободных, о том что это такое, для чего они нужны, по какому ГОСТу производятся и из каких материалов, какие у них есть типы и виды, исполнения, как обозначаются, какие имеют размеры и массу, как подобрать нужный фланец, узнать цену, запросить прайс лист и купить в конце концов.

Для начала давайте посмотрим, как же могут выглядеть фланцы плоские стальные приварные на фото ниже:

На фотографии мы видим, что фланцы несколько отличаются друг от друга потому, что это два разных типа: плоский и воротниковый, какой и для чего нужен все подробно рассмотрим.

Фланцевое соединение

И так для чего нужен фланец? А его назначение в том, чтобы организовать фланцевое соединение. Допустим есть два участка трубы и их можно конечно сварить между собой, но тогда это будет жесткое неразъемное соединение, а для того чтобы организовать быстроразъемное фланцевое соединение и применяют фланцы, которые наваривают на концы труб и стягивают болтами с гайками или шпильками с гайками, как на фото ниже.

Сам фланец представляет из себя плоское кольцо или иногда делают в виде квадрата или прямоугольника с отверстием посередине для вставки конца трубы и несколькими равномерно расположенными ближе к внешнему диаметру отверстиями в которые вставляются болты или шпильки, на них накручиваются гайки и два фланца стягиваются между собой. Для герметизации соединения между фланцами ложится прокладка из специальной резины или другого материала для этих целей, например фторопласта. Кстати от вида прокладок бывают и разные исполнения, правильней будет конечно на разных типах и разные прокладки.

Сами по себе трубы между собой стыкуются часто, но больше нужно соединять какие либо аппараты или устройства, например теплообменные аппараты с участком трубопровода по которому подводится какая либо среда. Например посмотрите на фото ниже там находится маслоохладитель мб 25-37 и на концах хорошо видны два фланца цифра 1, которые приварены к патрубкам и на них дополнительно находятся ответные фланцы цифра 2 прикрученные болтами с гайками, это такой комплект поставки при изготовлении теплообменника. Ответные фланцы и нужны заказчику, чтобы организовать соединение аппарата с участком трубопровода.

Допустим заказчик заказал изготовление теплообменника, привез его на место, установил и нужно его подключить. Для этого к аппарату подводят трубопроводы, на концы труб наваривают плоские стальные ответные фланцы идущие в комплекте и соединяют фланец на охладителе и на конце трубы болтами или шпильками не забыв конечно положить между ними прокладку для герметичности. Удобно! Т.к. возникает переодически например для ремонта или профилактики необходимость останавливать работу устройства и разбирать его. На этом маслоохладители имеются четыре плоских стальных фланца. Два для подвода и отвода охлаждающей воды и два для подвода и вывода охлаждаемого масла.

Точно так же присоединяются к различным технологическим емкостям участки трубопроводов. Фланцы 1 и 2 относятся к виду фланцев арматуры, соединительных частей и трубопроводов.

Таким образом можно сказать, что фланцы нужны для организации подключения или присоединения участка трубопровода к различным технологическим аппаратам и устройствам: теплообменникам, емкостям и т.д., для подвода и отвода сред, а так же для стыковки между собой участков трубы.

Идем дальше. Цифрой 3 на рисунке обозначен то же фланец, но уже относится к типу для сосудов и аппаратов. Вот и проявляются уже различия.

Различия, виды и типы фланцев

Какого вида, где использоваться, из какого материала изготовлен, при каких условиях должен работать тот или иной фланец регламентируется государственными стандартами или по просту ГОСТ-ами. Можно выявить два существенных типа фланцев: для арматуры и для сосудов и аппаратов.

Типы фланцев

Т.е. первые используют для соединения частей трубопроводов с патрубками, как на примере выше с мб 25-37, просто для присоединения труб, а вторые для изготовления и стыковки частей аппаратов. Например на фото мб 25-37 видны фланцы 3, которые стыкуют водяную камеру маслоохладителя с корпусом. Маслоохладитель, как раз и относится к теплообменным аппаратам и сосудам работающим под давлением.

Идем дальше. Мы выяснили, что первое отличие фланцев это, то для чего они предназначены рассмотрев два выше указанных госта. И далее уже внутри каждого ГОСТ имеются различные виды фланцев в зависимости от многих факторов их применения, назначения, изготовления. Смотрим.

Виды фланцев в зависимости от ГОСТ

ГОСТ 12815-80 содержит в себе виды фланцев:

Дополнительно скажу, что по этому же госту изготавливают фланцы глухие стальные. Как он выглядит можно на фото сверху в левом верхнем углу или чуть ниже. По сути это фланцевая заглушка.

Здесь отмечу, что в отличии от вышеуказанных возможно применение фланцевого соединения при более высоком давлении и при более низкой и высокой температуре. Это их основные различия применения.

Если нужно можно ГОСТ 12822-80 скачать в формате: word или pdf. Цена на фланцы в прайс-листе.

Для более подробного ознакомления нужно конечно пройти в соответствующий гост.

Теперь становится понятным каких типов бывают фланцы и на какие виды делятся в зависимости от назначения. Все технические характеристики, чертежи, конструкцию и размеры фланцев можно посмотреть пройдя по ссылкам вверху или выбрать соответствующий ГОСТ внизу статьи. Идем разбираться дальше.

Исполнения фланцев

Фланцевое исполнение это по сути конструкция или вид торцевой поверхности фланцев между которыми и создается фланцевое соединение. И здесь так же геометрия поверхностей регламентируется гост. Рассмотрим на примере.

ГОСТ 12815-80 содержит 9 исполнений:

Геометрические размеры и вес фланцев

Очень важные параметры, как на этапе конструирования аппаратов, емкостей и т.д., так и на этапе эксплуатации и ремонта, в том числе и закупок, ведь нужно знать какую деталь купить. Поэтому очень важно знать какие присоединительные и габаритные размеры имеются у тех или иных фланцев. Размеров очень много но основной это Ду условный проход. На нем и основан выбор фланца при покупке, так и при конструировании. Давайте немного подробней.

Условный проход фланцев

Допустим имеются две трубы которые стыкуются между собой или патрубок на теплообменнике или какой-либо емкости. У труб и у патрубка есть наружный диаметр и иногда полагают, что он должен соответствовать в обозначении внутреннему диаметру фланца, но это не так. Например ду100 соответствует наружный диаметр трубы 108 мм или 114 мм, кстати по статистике яндекса чаше всего ищут фланец ду 100, а при ду 125 диаметр трубы 133 или 140 мм, для ду 150 выбирают трубу с диаметром 152, 159 или 168 мм в зависимости от исполнения и от буквы А, Б, В указанной в таблице ГОСТа. Когда делается заказ рядом с обозначением фланца обязательно указывается буква, если ее нет, то считается, что выбрана буква А.

Условный проход фланцев является основополагающим параметром от которого зависят все основные геометрические размеры. Т.е. зная величину условного прохода фланцев все остальные присваиваются автоматически, кроме одного ньюанса под названием ряд.

Ряды фланцев

Их всего два 1-й и 2-й, но они влияют на габаритные размеры. В зависимости какой ряд фланцев 1 или два зависят такие размеры, как:

Все другие присоединительные или габаритные размеры зависят только от условного прохода. Фланцы должны в соответствии с гост изготавливаться по предпочтительному ряду 2 если не указан 1.

Все размеры на чертежах и в таблицах в зависимости от условного прохода и ряда можно посмотреть в ГОСТ-ах.

Вес или масса фланцев

Еще одна важная величина, это масса фланцев, скорее с практической точки зрения, например для определения веса всей партии, если есть другие варианты прошу поставить ваши комментарии в конце этого материала, буду очень благодарен. Эту величину так же можно найти в таблицах нужного ГОСТа.

Вот мы и познакомились с основными с моей точки зрения геометрическими и условными размерами и величинами фланцев. А все остальные можно найти и посмотреть в гост, их уже определяли различными прочностными расчетами сопромата. С размерами понятно, но так как фланец стальной и произведен из какого-то металла, которых марок очень много, соответственно встанет вопрос: «А из какого металла или марки стали делают фланцы и как выбрать нужный при необходимости, или как выбрать марку стали, чугуна и сплава фланцев»?

Материалы или марки стали, чугуна или сплавов фланцев

Для того, чтобы подобрать материал из которого делают фланцы существует ГОСТ 12816-80 и в нем есть одна замечательная таблица увидев которую становится все понятно. Допустим нас интересует воротниковый фланец или по-другому стальной приварной встык по госту 12821-80. Первое на, что обращаем внимание это условное давление при котором он работает. Допустим оно составляет 150 кгс/см2 или Ру 15МПа. Смотрим где оно находится, находим, что во второй колонке и второй части в диапазоне от 0.1 до 20 МПа, т.к. первая часть нам не подходит 0.1 до 10 МПа.

Есть много разных марок сталей и сплавов, но самыми ходовыми являются ст20, ст3, 09г2с, 12х18н10т и 15хм, как наиболее часто применяемые для изготовления фланцев т.к. таких рабочих условий гораздо больше. Есть конечно специфические марки, но и условий где они должны работать очень мало. Стоит отметить, что есть много арматуры из чугуна литейного или ковкого, поэтому и фланцы применяют из соответствующих марок чугуна СЧ 15 и КЧ 30. Все остальные материалы если нужно смотрим в гост 12816-80. Можно и скачать.

Особенности соединения труб или патрубков с фланцем

Здесь я расскажу о особенностях стыковки трубопровода или патрубков аппаратов или емкостей непосредственно с самим фланцем. Т.к. самые распространенные это стальные приварные плоские, стальные приварные встык или воротниковые и стальные свободные на приварном кольце, то на них и остановимся.

Соединение стальных плоских приварных фланцев с трубой или патрубком

Труба при монтаже вставляется во фланец и обваривается двумя швами, одним внутри и другим снаружи по торцевой поверхности. Самое трудоемкое соединение, т.к. нужно сделать два сварных шва и для совмещения отверстий придется крутить трубу.

Для монтажа конец трубы торцом прислоняется к торцу фланца или так называемому воротнику, почему их и назвали воротниковые, тот что конусом и обваривается всего одним сварным швом. Значительно быстрее и проще.

Соединение стальных свободных фланцев на приварном кольце

Вот мы и рассмотрели, как стыкуются самые распространенные виды фланцев и теперь хотелось бы показать, как правильно нужно их обозначать.

Обозначение фланцев

Обозначение плоских приварных фланцев

И если фланец квадратный, с Ду 1200 из стали 3, то: Фланец квадратный 1-1200-10 ст. 3 ГОСТ 12820-80.

Когда заказываются фланцы с условным проходом Ду 100, 125 и 150 м, то указывается буква соответствующего диаметра трубы.

При заказе фланцев исполнения шип-паз под фторопластовые прокладки после цифр условного давления ставится буква Ф.

И если исполнение шип-паз, то добавляется буква Ф.

Обозначение свободных фланцев

Фланец квадратный 400-6 ст. 15хн ГОСТ 12822-80. Здесь условный проход 400 мм и сталь 15ХМ.

Т.к. в паре используется приварное кольцо, то оно обозначается так:

При заказе диаметров 100, 125, 150 нужно добавить букву какую вам нужно. А при заказе фланце под фторопластовые прокладки шип-паз добавляется буква Ф.

Вот мы и рассмотрели, как обозначаются основные виды фланцев и можно перейти к следующему вопросу, думаю очень важному. А он о том, а как же купить фланцы, где посмотреть цену, а может быть и посмотреть прайс с ассортиментом, наличием и ценами.

Как купить стальные приварные фланцы, цены и прайс лист

Заключение

Вот и подходит к концу сегодняшний материал касающихся большинства аспектов о фланцах на которые следует обращать внимание. Получился довольно большой, но здесь были затронуты очень важные моменты по этой тематике.Чуть ниже дам справочные материалы, чтоб всегда можно было зайти и посмотреть все в подробностях и иметь под рукой если с этим работаете постоянно. Если есть какие либо вопросы или замечания высказывайте пожалуйста в комментах чуть ниже этой статьи с удовольствием на них отвечу.

Буду очень вам благодарен если в качестве оценки за мою работу вы поделитесь ссылкой на эту статью в ваших социальных сетях или закладках.

Так же советую посмотреть производимое оборудование на каком кстати применяются фланцы:

Справочный материал по ГОСТ-ам:

Интересный материал по теме:

Используем фланцы, чтобы производить следующие теплообменники:

Источник

Типы фланцев в трубопроводах (краткий обзор)

Какие фланцы наиболее распространены в трубопроводе? Как они выглядят? Ключевыми типами фланцев являются воротниковый, с удлиненным воротником, плоский, раструбный, свободный, резьбовой и заглушка. В дополнение к этим стандартным фланцам существуют некоторые специальные, называемые велдофланец/нипофланец и элбофланец, поворотный фланец, фланец расширения и выпускной фланец.

Стандартные типы фланцев

Тип фланца, который будет использоваться для трубопровода, зависит, главным образом, от требуемой прочности фланцевого соединения. Фланцы используются, в качестве альтернативы сварным соединениям, для облегчения операций по техническому обслуживанию (фланцевое соединение может быть демонтировано быстро и удобно).

Далее описаны ключевые типы фланцев с изображениями.

Воротниковый фланец

Фланец с приваренной горловиной («WN») имеет длинную коническую втулку, которая может быть приварена с помощью трубы.

Этот тип фланца обычно используется в условиях высокого давления и при высоких/низких температурах, когда требуется беспрепятственный поток жидкости, транспортируемой трубопроводной системой (отверстие фланца совпадает с отверстием трубы).

Отсутствие перепадов давления предотвращает негативные эффекты, такие как турбулентность и эрозия/коррозия металлов вблизи фланцевых соединений.

Коническая втулка обеспечивает плавное распределение механического напряжения между трубой и приварным фланцем с горловиной и облегчает проведение рентгенографических проверок для выявления возможных утечек и дефектов сварки.

Размер фланца (NPS и schedule) должен соответствовать размеру соединительной трубы.

Фланец приварной с горловиной соединен с трубой одним V-образным стыковым сварным швом с полным проходом.

Фланец приварной с удлиненным воротником

Приварные фланцы с удлиненным воротником («LWN») аналогичны фланцам с приварной горловиной, за исключением того, что горловина (коническая втулка) вытянута и действует как расточка.

Фланцы с удлиненным воротником обычно используются на сосудах, колоннах или бочках. Эти типы фланцев доступны также в вариантах с тяжелой втулкой (HB) и равной втулкой (E).

Фланец плоский приварной

Размер отверстия плоского фланца больше, чем наружный диаметр соединительной трубы, поскольку труба должна скользить внутри фланца, чтобы соединиться при выполнении углового шва.

Плоские фланцы также определяются как «накидные фланцы», и их легко узнать благодаря их тонкой и компактной форме.

Разница между воротниковым и плоским фланцем

Фланцевые соединения, изготовленные с помощью плоских фланцев, впоследствии, более хрупкие, чем соединения, выполненные с помощью фланцев с приваренной горловиной (при аналогичных условиях эксплуатации). Это очевидно из-за следующих фактов:

Еще одно преимущество фланца с приваренной горловиной заключается в том, что его можно соединять либо с трубами, либо с фитингами, тогда как фланцы с раструбным соединением подходят только для труб.

Резьбовой фланец

Резьбовые фланцы соединяются с трубами путем навинчивания трубы (с наружной резьбой, обычно NPT согласно ASME B1.20.1) на фланец без шовных сварных швов (однако в некоторых случаях небольшие сварные швы применяются для увеличения прочности соединения ).

Резьбовые фланцы доступны в размерах до 4 дюймов и различных номинальных давлениях, однако они используются, в основном, для трубопроводов небольшого размера в условиях низкого давления и при низких температурах, таких как водопроводные и воздушные коммуникации.

Резьбовые фланцы также являются обязательными во взрывоопасных зонах, таких как автозаправочные станции и установки, так как выполнение сварных соединений в таких средах было бы опасным.

Раструбный фланец

Раструбные фланцы соединяются с трубами с помощью единого углового шва, выполняемого на внешней стороне фланца (отличается от типа плоского фланца, который требует двух сварных швов).

Согласно ASME B31.1, для выполнения фланцевого соединения с использованием раструбного фланца труба сначала должна быть вставлена ​​в гнездо фланца, пока не достигнет нижней части фланца, затем она должна быть поднята на 1,6 мм и, наконец, заварена.

Этот зазор следует оставить, чтобы обеспечить правильное расположение трубы внутри фланцевой муфты после затвердевания сварного шва.

Соединительные фланцевые соединения используются для трубопроводов небольшого размера и высокого давления, которые не переносят высококоррозионные жидкости.

Это связано с тем, что эти типы фланцев подвержены коррозии в зоне зазора между концом трубы и буртиком муфты.

Их статическая прочность фланцев сварного шва сходна с плоскими фланцами, но их усталостная прочность выше из-за наличия единственного вместо двойного углового шва.

Свободный фланец

Свободные фланцы имеют плоскую поверхность и всегда используются вместе с заглушкой.

Свободные фланцы напоминают по форме плоские фланцы, за исключением радиуса на пересечении поверхности фланца и отверстия для размещения фланцевого участка заглушки.

Фланец свободный на приварном кольце проскальзывает по трубе и опирается на заднюю часть патрубка, и оба они удерживаются вместе при помощи болтов.

Использование свободных фланцев в сочетании с наконечниками является экономически эффективным решением для трубопроводов из нержавеющей стали или никелевого сплава, поскольку материал свободного фланца может быть более низкого качества (как правило, углеродистая сталь), чем материал патрубка (который должен соответствовать марке трубы, так как находится в контакте с транспортируемой жидкостью).

Таким образом, это решение имеет следующие два преимущества:

Глухой фланец

В отличие от всех типов фланцев, указанных выше, глухие фланцы не имеют центрального отверстия и используются для заглушения или уплотнения трубопровода, клапана/сосуда под давлением и блокирования потока жидкости.

Глухие фланцы должны выдерживать значительные механические нагрузки из-за давления в системе и требуемых болтовых усилий.

Может быть интересно, что, хотя этот тип фланцев проще в изготовлении, они продаются по средней цене за килограмм по сравнению с другими типами фланцев.

Особые типы фланцев

Нипофланец

Нипофланец используется для отводов под углом 90 градусов и представляет собой изделие, изготовленное путем соединения фланца с приваренной горловиной с кованым ниппелем.

Тем не менее, нипофланец представляет собой цельный кусок кованой стали, а не два разных продукта, сваренных вместе.

Для установки нифофланца персонал по обслуживанию трубопровода должен приварить ниппельную часть устройства к рабочей трубе и прикрутить фланцевую часть к фланцу разветвленной трубы.

Нипофланцы доступны в различных материалах, таких как углеродистая сталь ASTM A105 (высокотемпературная обработка), ASTM A350 (низкотемпературная углеродистая сталь), ASTM A182 (марки нержавеющей стали, включая дуплекс и супер дуплекс) и никелевые сплавы (Inconel, Incoloy, Hastelloy и т.д.).

Нипофланцы также изготавливаются в усиленном варианте, который обладает дополнительной механической прочностью по сравнению со стандартным нипофланцем.

Велдофланец

Велдофланец в принципе похож на нипофланец, так как он представляет собой комбинацию фланца с приваренной горловиной и соединения фитинга ответвления (в данном случае велдолет). Велдофланцы сделаны из единственного куска твердой кованой стали, не сваривая отдельные части вместе.

Элбофланец и латрофланец

Другими менее распространенными типами фланцевых олетов являются так называемые элбофланец (комбинация фланца и элболета) и латрофланец (комбинация фланца с латролетом). Элбофланцы используются для разветвления трубопровода под углом 45 градусов.

Поворотный фланец

Поворотные фланцы облегчают выравнивание отверстий под болты между двумя сопряженными фланцами, что полезно во многих обстоятельствах, таких как установка трубопроводов большого диаметра, подводных и морских трубопроводов, работы на мелководье и в аналогичных условиях. Поворотные фланцы подходит для нефти, газа, углеводородов, воды, химических и других жидкостей, требующих применения в нефтехимической и водохозяйственной сферах.

Например, в случае трубопровода большого диаметра труба оснащена на одном конце стандартным воротниковым фланцем и поворотным фланцем на другом конце: просто вращая поворотный фланец на трубе, оператор может достичь идеального выравнивания отверстий под болты более простым и быстрым способом.

Основными стандартами для фланцев с поворотным кольцом являются ASME/ANSI, DIN, BS, EN, ISO и т.д. Наиболее распространенным стандартом для нефтехимического применения является ANSI/ASME B16.5 или ASME B16.47.

Поворотные фланцы доступны во всех стандартных формах обычных фланцев, то есть, воротниковые, плоский, свободный, раструбный и т. д, Для всех марок материалов и в широком диапазоне размеров (размеры могут варьироваться от 3/8 ”до 60 ”и номинальное давление от 150 до 2500).

Поворотные фланцы могут быть изготовлены из углеродистой стали (ASTM A105), легированной стали (ASTM A182 F1, A182 F5, A182 F9, A182 F91) и нержавеющей стали (ASTM A182 F304, A182 F304L, A182 F316, A182 F316L).

Фланец расширения

Фланцы расширения, или «расширительные фланцы», используются для увеличения проходного отверстия трубопровода от конкретной точки к другой или для соединения труб с другими механическими устройствами, такими как насосы, компрессоры и клапаны, которые имеют различные размеры входных отверстий.

Расширительный фланец, представленный на рисунке, представляет собой фланец с приваренной горловиной с большим отверстием на конце без фланца.

Расширительные фланцы можно использовать для увеличения диаметра рабочей трубы только на один или максимум два размера, но не более (пример: от 2 до 3 или максимум 4 дюйма).

Фланцы расширения являются более дешевым (и более легким) решением по сравнению с комбинацией перехода приварного встык и стандартного фланца (который является стандартным решением для расточки труб выше 2 размеров).

Наиболее распространенными материалами для фланцев расширения являются A105 (высокотемпературная углеродистая сталь), A350 (LTCS) и ASTM A182 (нержавеющая сталь и выше).

Номинальное давление и размеры фланцев расширения соответствуют спецификации ANSI / ASME B16.5 и доступны с приподнятой или плоской поверхностью (RF, FF).

Фланец уменьшения

Фланцы уменьшения, иначе называемые уменьшающими фланцами, выполняют функцию, противоположную фланцам расширения, указанным выше, то есть они используются для уменьшения диаметра трубопровода.

Диаметр проходной трубы может быть безопасно уменьшен только на 1 или 2 размера (в противном случае необходимо использовать решение, основанное на комбинации перехода приварного встык и стандартного фланца).

Фланцы уменьшения доступны в большинстве размеров и марок материалов и обычно не доступны на складе.

Фланцы уменьшения следуют тем же соображениям с точки зрения спецификаций, размеров и марок материала, что и фланцы расширения.

Другая классификация фланцев

Форма является наиболее очевидным способом классификации различных типов фланцев. Однако существуют другие способы классификации фланцев, и они:
