что такое фазный мотор субару

Какой мотор поставить (253 фазный или 253 не фазный)

Дальше описывать переживания не вижу смысла.

Вариантов выхода из ситуации пруд пруди, и ремонт с расточкой и замена на 253, 254 и т.д. (контрактный 251 мотор не внушает ни какого доверия)
Оптимальный получается вариант замена 251мотора на 253. Опытные люди говорят берёшь 253 со своего мотора внедряешь впуск целиком, шкив и трубку охлаждения, и никакого гемора с проводкой. А с 253 скручиваешь ЕГР.

По всем признакам 251 мотор отличается от не фазного 253 отсутствием ЕГР, и механическим дросселем, координальных различий я на первый взгляд не заметил

Вопрос первый-так ли это или что то упущено?
В каталоге например номера коленвала, вкладышей отличаются между 251 и 253

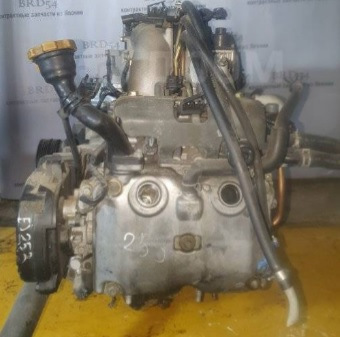

Есть как минимум два варианта 253 мотора (может и больше не готов комментировать).
С Фазерами VVTI (он же с индивидуальными катушками) и без фазеров.
Теперь второй вопрос: Если управления фазера не подключать мотор крякнет?
(вроде как бы в штатных проводках нечем их подключить и соответственно родной ЭБУ не вкурсе про фазеры и егр и не будет жаловаться)

В планах махнуть двигатель самому.
Фазные моторы в объявлениях новее по годам, имеют меньший заявленный пробег, и по ценнику несколько предпочтительнее.

Если у кого есть чем поделится на эту тему буду признателен.

Двигатель вот на днях еще помыл а он и помер.

Источник

10 дней войны с Субубару или… замена двс EJ205 на фазный EJ207

Недавно довелось познакомиться с таким замечательным зверем как Субару. Никогда раньше не доводилось лезьть под капот этому бубнящему автомобилю не считая что пару раз делал диагностику. А тут сразу подписался на замену двигателя наивно полагая что тойота и субару это одно и то же))

Хозяин ярый поклонник шести звездочек. До этого у него уже была машина с тремя буквами STI, в этот раз он решил и из Форестера сделать гонку.
Перед тем как приехать ко мне он уже установил привода и редуктор от STI. Тормоза Brembo с колодками и тормозными дисками «Прожект Мю», и коробка 6ст. Оставался только мотор.

Перекинуть мотор в нашем городе можно почти на каждом углу, а сделать проводку…
Отправили его ко мне… пообещал ему управиться за неделю с заменой двс.

Замена двигателя заняла 3 дня, особых проблем не составила, все встало как надо, пришлось только заменить ГУР и насос кондиционера на родной с 205 мотора.

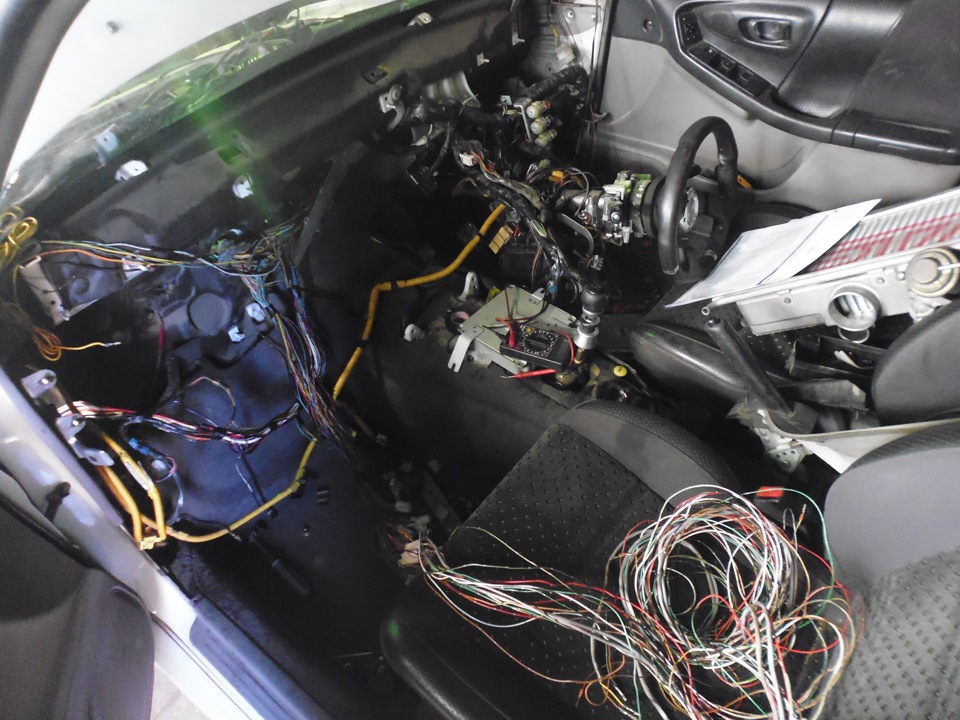

Дальше разбираю панель и прихожу в ступор)) Попутно снимаю и левое крыло.

Тойотой там не пахнет, что делать?! Начинаю усиленно листать интернет, искать схемы и прочее. И так проходит два дня, узнаю кучу нового. На форумах, и на Д2 в том числе, нахожу несколько записей про то как люди по несколько месяцев мучаются с проводкой, что начинает загонять меня в депрессию))

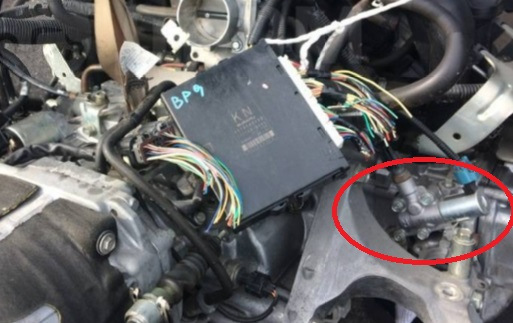

В отличии от тойоты на субару идет одна общая коса, плюс в Блок управления заведены различные реле омывателей, очистителей, печек и прочего оборудования. Только вот мне не понятно зачем.

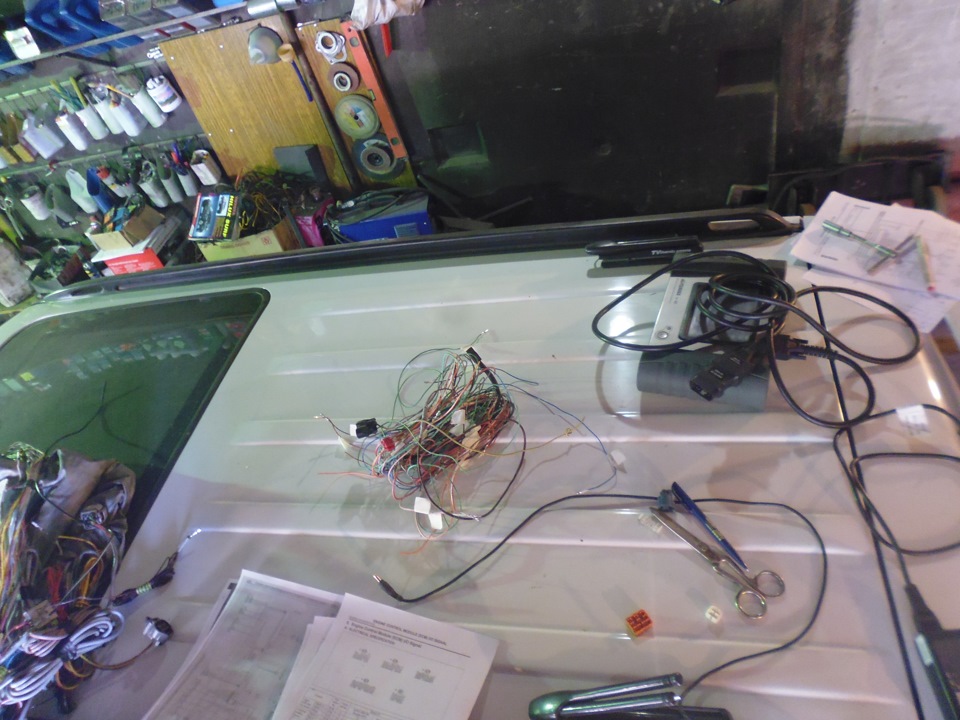

В итоге из косы от 207 мотора оставляю только основную часть что идет на мотор и устанавливаю ее на двигатель.

Пришлось к делу и Короллу привлечь.

Часть косы с правой стороны двигателя наращиваю и вживляю в старую проводку, завожу + и — и начинаю подключать остальную периферию.
Можно сказать что управился со сращиванием за 1 плотный день с утра и до ночи.
На следующий день пытаюсь завести, но ничего не выходит.
Далее еще пару дней в поисках ошибок, листания различных форумов, скачивания кучи схем и их сравнения. Результата ноль.
Попутно выясняется что расходомер не подходит, заказываем новый. Но помимо этого есть и другие проблемы которые не дают покоя. А именно нет выхода с мозга на главное реле.

Немного отступлю от темы. Когда кидал клич о помощи с проводкой на страничке Волги, откликнулся один человек по имени Владимир и дал мне путний совет как лучше сделать. Позже я ему звонил раза 3-4 и со своими надоедливыми вопросами и начинал его доставать. Человек вполне грамотно мне все разжевывал. Так что мир не без добрых людей! А тебе Владимир огромное СПАСИБО!

Итак, продолжим. Время идет, результат ноль, хозяин постоянно интересуется «как дела», я начинаю сожалеть о том что согласился, но отступать некуда.

Имея в хозяйстве автомобильный диагностический сканер выясняю что все системы в порядке, мозг все видит, но чего то ему не хватает)) Далее все таки с помощью все той же диагностики вижу что нет сигнала зажигания, как итог и нет выхода на главное реле. А где он, этот сигнал?) Я же все правильно подключил.

Вспомнил что на Субару форуме писали про ошибки в схемах и решаю подключит 4 провода по схеме от американки. И вот оно чудо, машина начала заводиться, но глохнет))

Еще день мучений и выясняется что новый расходомер не совсем нам подходит по длине, потому перекрываю канал впуска наполовину скотчем и машина начинает работать ровно.

В итоге на замену ДВС и сращивания проводки ушло 10 дней.

Вот так я и познакомился с Субару, узнав о ней за 10 дней больше чем за всю прожитую жизнь.

Источник

не подскажите что обозначают эти буквы EJ205NWUKB

здравствуйте! сломался двигатель и я хочу купить контрактный но не знаю какой стоит фазный или не фазный есть тока модификация ej205nwukb и я не знаю как расшифровать эти буквы что они обозначают.

Comments 25

1. E — Агрегат
E — двигатель

2. J — Тип двигателя
J — водяного охлаждения, 4-цилиндровый, 16-клапанный
Z — водяного охлаждения, 6-цилиндровый, 24-клапанный

3. 20 — Рабочий объем
20 — 2.0
25 — 2.5
30 — 3.0

4. 5 — Тип системы впуска и питания
1 — SOHC D-MPI (атмосферный)
2 — SOHC MPI (атмосферный)
4 — DOHC MPI (атмосферный)
6 — DOHC MPI Turbo
8 — DOHC MPI Hi-Power Turbo
D — DOHC MPI (атмосферный)

5. N — Стандартизация
D — легковой седан, универсал (все моторы с японии идут с D, у меня с европы тоже N)

6. W — Тип трансмиссии
W — МКПП 4WD
X — АКПП 4WD

7. U — Поколение
1 — 2 — 3 — …
A — B — C — …

8. K — Тип ГРМ (привод клапанов)
K — DOHC, непосредственный привод клапанов
V — SOHC, привод коромыслами

9. B — Навесное оборудование и версии
E — ГУР, кондиционер
S — ГУР, кондиционер, VDC — Vehicle Dynamic Control, система поддержания курсовой устойчивости

Моторы серии EJ были представлены в 1989 году.
Модель двигателя разрабатывалась с нуля получив 5 коренных подшипников коленвала и по 4 клапана на цилиндр. Изготавливались как одновальные SOHC, так и двухвальные DOHC с одним ремнем ГРМ. В маркировке этих моторов ввели пятый знак как единственный способ отличить модификацию мотора, не видя его.

Вообще двигатели EJ-серии можно разделить на две версии:

Версия 1(1989-1998г.в.) : EJ15E, EJ15J, EJ16E, EJ18E, EJ20D, EJ20E, EJ20G, EJ20H, EJ20J, EJ20R, EJ20K, EJ25D

Версия 2 (1999-н.в.): EJ151, EJ161, EJ181, EJ201, EJ202, EJ203, EJ204, EJ205, EJ206, EJ207, EJ208, EJ251, EJ252, EJ253, EJ254, EJ255, EJ257

Вторая версия представляет собой обновленные головки цилиндров и коленчатые валы с упорным подшипником расположенным на 5-м вместо 3-го. Изменилось и обозначение моторов, так если моторы первой версии имели цифро-буквенное обозначение, то вторая версия получила только цифирные обозначения.

Источник

Фазный двигатель субару и не фазный отличия

Двигатель Subaru EJ205

В линейку EJ20T также входят двс: EJ20G, EJ206, EJ207 и EJ208.

Технические характеристики мотора Subaru EJ205 2.0 турбо

MANUAL

Мануал для двигателя можно найти в библиотеке клуба владельцев Импреза

FORUM

Наиболее активное обсуждение этих агрегатов ведется на форуме STI-Club.su

Расход топлива Субару EJ205

На примере Subaru Forester 2004 года с механической коробкой передач:

На какие автомобили ставили двигатель EJ205 2.0 l

Недостатки, поломки и проблемы EJ205

Контролируйте давление масла иначе ваш турбомотор особо долго не прослужит

Снижение уровня смазки тут очень часто оборачивается проворотом вкладышей

Масло уходит не только на угар, но и постоянно сочится из прокладок и сальников

Невысокая эффективность системы охлаждения часто приводит к перегреву двс

Перегретый блок нередко ведет, появляются стуки и агрегат отправляется в утиль

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

О двигателе EJ205 SUBARU

Японская марка Subaru является автомобильной компанией, которая одна из немногих производит установку на свои модели агрегаты с оппозитной компоновкой. Одним из современных двигателей является EJ205. Данные двигателя обладают множеством нюансов.

В двс данного образца можно встретить огромное количество плюсов, среди которых надежность, высокая мощность и отменные силовые показатели. Но, к сожалению, данные двигателя отличаются наличием большого количества сложностей, которые возникают в моменты обслуживания и ремонта.

Характеристики

Модификации

На основе мотора производились версии, которые отличаются типами трансмиссии и перечнем навесного оборудования:

Базовый блок и система газораспределения одинаковы. Моторы отличаются настройками топливной аппаратуры и компрессора. Мощность агрегатов составляет от 170 до 228 л. с. при 5600-6000 об/мин, крутящий момент — 240-300 Н/м при 3200-4400 об/мин. Опознать модификацию мотора, установленного на автомобиле, сложно даже специалисту. Это связано со спецификой производственного процесса Subaru — на одной модели может применяться несколько десятков модификаций мотора.

Особенности конструкции

Некоторые параметры моторов:

Двигатель EJ205 построен по оппозитной схеме с горизонтальным расположением цилиндров. Блоки цилиндров изготовлены из алюминиевого сплава, внутри установлены сухие гильзы из специального чугуна. Для улучшения охлаждения использована схема с открытой сверху рубашкой охлаждения. Коленчатый вал имеет 5 опор, оснащенных сменными вкладышами. Из-за плотной компоновки ширина опор невелика.

Из-за особенностей компоновки применяются 2 раздельные головки цилиндров, выполненные из алюминия. Впускной коллектор расположен над двигателем. Выпускные трубы проходят вдоль масляного поддона. Генератор и прочее навесное оборудование расположены в передней верхней части мотора. Привод агрегатов осуществляется 2 поликлиновыми ремнями.

В каждой головке расположено по 2 распредвала. На цилиндр приходится по 4 клапана, которые оборудованы гидравлическими компенсаторами зазоров. Впускные и выпускные клапаны расположены по разным сторонам головки. Привод механизма газораспределения выполнен единым ремнем, имеющим ресурс до замены 100 тыс. км. Распределительные валы мотора EJ205 имеют измененный профиль кулачков, обеспечивающий улучшенный газообмен.

Дополнительно применен модернизированный блок управления работой двигателя, предоставляющий повышенную мощность и крутящий момент. На Impreza WRX используется контроллер с переключаемыми программами работы двигателя. Память устройства рассчитана на 3 режима.

На моторах для Forester и Impreza WRX применяются турбокомпрессоры Mitsubishi с разной производительностью и давлением наддува. Кроме этого, встречаются варианты, оснащенные турбинами IHI от последующих версий мотора. Степень сжатия составляет от 8 до 9 ед. (в зависимости от модификации). Поршни, изготовленные из алюминиевого сплава, имеют сниженный вес. Для повышения износостойкости введено молибденовое покрытие поверхности.

На поздней версии мотора для Impreza WRX в полости впускного коллектора установлены регулируемые заслонки TGV, которые перекрывают каналы во время запуска. Снижение проходного сечения позволяет снизить выбросы вредных веществ в атмосферу. По мере прогрева двигателя заслонки открываются. На части моторов EJ205 установлена оригинальная система регулировки фаз газораспределения AVSC (только для вала впускных клапанов).

Официально заявленный изготовителем расход топлива составляет 12,1 л на 100 км (в смешанном режиме движения). По факту мотор расходует в городском режиме до 15-17 л бензина и более. Объем зависит от общего состояния двигателя, стиля езды, а также доработок силового агрегата.

Двигатель EJ — визитная карточка Subaru

Конструкция агрегата

Оппозитный мотор имеет схожесть с мощным агрегатом V-образной формы, но угол развала равен не девяносто, а сто восемьдесят градусов. Но они значительно отличаются между собой. Встречное движение поршней в представленном устройствеимеет некую схожесть с кулачными боями, из-за чего многие именуют двигатель боксером.

У коленчатого вала данной модели двигателей, чем он отличается от аналога конкурентов, все шатуны обладают своей шатунной шейкой. Из-за этого соседние поршни расположены постоянно в едином положении.

Такого рода конструкция предоставляет определенные особенности и положительные характеристики:

Встречаются возражения, что моторный отсек является довольно узким по ширине, и для произведения регулировки клапанов появляется необходимость немного поднимать мотор, для чего нужно осуществить откручивание многих креплений.

«Оппозиционный» блок

EJ является следующим поколением двс SUBARU BOXER, которые стали заменой серии EA, именно из которой и взяло начало появление оппозитных конструкций торговой марки SUBARU. Первопроходцем, на который был установлен двс EJ20, стал Subaru Legaci.

Случилось действо в 1989 году, а на сегодняшний день таких агрегатов было создано более 7,5 миллионов. Цифра 20 обозначает рабочий объем цилиндров — 2 литра. Цифра после 20-ти, к примеру, пятерка в EJ205, обозначает номер очередной модификационной модели выполнения.

На протяжении 20 лет производства (занимательный факт) диаметр цилиндров и ход поршня не менялись и оставались с прежними показателями. Исключением стала только лишь Impreza, в которую производилась установка 1,5-литровым двигателя, а после и длинноходный коленчатый вал. Несмотря на много общих моментов и нюансов, блоки цилиндров и вместимое в разных моторах имеет большие отличия между собой.

Блок из алюминия обладает сухими гильзами из нержавеющей стали. Производители предусмотрели единый размер для произведения расточки цилиндров, а это, в свою очередь, для агрегатов тех времен было достаточно редким бонусом. В конструкции блока были внесены множественные изменения, а рубашка охлаждения открылась.

Неисправности и ремонт

Для мотора EJ205 характерны следующие проблемы:

При соблюдении регламентных работ и спокойной эксплуатации ресурс мотора составляет 150-200 тыс. км. Непременным условием является использование бензина с октановым числом не ниже А95. Регулярная агрессивная езда и поднятие характеристик негативно сказываются на ресурсе узла, который выходит из строя через 15-20 тыс. км.

«Субару» модификации и серии

Самые начальные версии данного двс обладали газораспределительным механизмом с конфигурацией SOHC. Данные моторы стали наиболее оптимальным решением. Ремонтные работы сложно назвать легкими из-за множества различных нюансов, но в процессе обслуживания не появляются большие трудности.

Осуществив переборку ШПГ спустя двухста тысяч пробега с произведением замены колец, до начала первой расточки цилиндров имеется возможность проехать еще аналогичное расстояние. EJ205 потребляют топливную смесь в виде 92-го бензина, хотя аппетит у них довольно-таки приемлемый.

Моторы EJ20D, EJ204 обрели довольно странное «улучшение» в виде 2-х вального устройства газораспределения (DOHC). Ремонтные работы и обслуживание привода стали более трудоемкими. Осуществление замены ремня ГРМ часто происходит с множественными ошибками, а произвести замену свечей является часто встречаемой сложностью.

Наиболее часто, выполнение механических операций является возможным только при снятом двигателе, поэтому перед началом выполнения ремонта необходимо произвести демонтаж агрегата. Питание перевели на 95-й бензин. Радует водителей только то, что еще мотор не имеет привычки потреблять топливную смесь в больших количествах. Данные марки оппозитных конструкций оказались, к сожалению, последними моторами, которые обладали отменным запасом прочности.

Теперь следует рассмотреть настоящего BOXER, который оснащен турбонадувом. При применении агрегата для различного рода гонок и соревнований, то турбированный двигатель EJ20 будет вполне уместен и отлично себя покажет, то в обычной повседневной жизни подобное устройство является довольно нерациональным.

Ремонтные работы, которые включают в себя полную переборку этого двигателя редко когда являются полезным мероприятием. Конец турбомотора часто становится не самым приятным. Если смотреть самый положительный исход, то он станет непригодным по причине сильного износа. Но гораздо более часто происходит неисправность механического характера, представленная в виде разрушения поршня или обрыв шатуна.

Для привода ГРМ применяемой является ременно-зубчатая передача. На определенных модификациях встроено такое устройство, как регулировка фаз газораспределения.

Регламент обслуживания и эксплуатация

Рекомендованный график обслуживания двигателя:

Для двигателя допускается использование синтетического масла с вязкостью:

Типичные неисправности

Всем силовым агрегатам Subaru присущи одни и те же неисправности. В принципе, все моторы схожи собой по конструкции и характеристикам. Итак, рассмотрим, какие частые проблемы можно встретить на EJ205:

Двигатель EJ205 под капотом Форестера

Тюнинг

Доводка двигателей заключается в увеличении давления наддува и обеспечении надежной смазки и отвода тепла. Штатная турбина заменяется компрессором VF30, который дополняется более производительным промежуточным охладителем воздуха, расположенным на передней части машины. Применяется усиленная поршневая группа и коленчатый вал от моторов с рабочим объемом 2,5 л.

Дополнительно устанавливается доработанный впускной коллектор STI с иным фильтрующим элементом и форсунки с увеличенной производительностью. Соответственно меняется топливный насос и помпа подачи масла. Радиатор системы охлаждения имеет увеличенную рабочую поверхность. Грамотная настройка компонентов позволяет увеличить мощность до 300-320 л. с. при сохранении ресурса силового агрегата.

Дополнительно практикуется наращивание рабочего объема до 2,12 л. Для этого применяется коленчатый вал с уменьшенным ходом поршня. В кривошипно-шатунном механизме используются детали с уменьшенным весом и повышенной жесткостью.

Двигатель Subaru EJ205

Мотор модели EJ205 устанавливался на автомобилях Subaru моделей Forester и Impreza WRX, а также на мелкосерийном SAAB 9-2X. В основе двигателя лежит блок силового агрегата EJ20, который впервые появился на автомобилях Субару в 1989 году. Модернизированная версия мотора (внутренний код проекта Phase II) начала выпускаться в августе-сентябре 1998 года. Двигатель использовался на машинах до 2005 года.

Характеристики

Применяемость

Subaru Forester Первое поколение (SF)

Subaru Forester Второе поколение (SG)

Subaru Impreza, первое поколение (GM, GC, GF)

Subaru Impreza WRX, первое поколение (GC, GF, GL)

Subaru Impreza WRX, второе поколение (GD, GG)

Subaru Impreza, второе поколение (GD, GG)

Модификации

На основе мотора производились версии, которые отличаются типами трансмиссии и перечнем навесного оборудования:

Особенности конструкции

Некоторые параметры моторов:

Двигатель EJ205 построен по оппозитной схеме с горизонтальным расположением цилиндров. Блоки цилиндров изготовлены из алюминиевого сплава, внутри установлены сухие гильзы из специального чугуна. Для улучшения охлаждения использована схема с открытой сверху рубашкой охлаждения. Коленчатый вал имеет 5 опор, оснащенных сменными вкладышами. Из-за плотной компоновки ширина опор невелика.

Из-за особенностей компоновки применяются 2 раздельные головки цилиндров, выполненные из алюминия. Впускной коллектор расположен над двигателем. Выпускные трубы проходят вдоль масляного поддона. Генератор и прочее навесное оборудование расположены в передней верхней части мотора. Привод агрегатов осуществляется 2 поликлиновыми ремнями.

В каждой головке расположено по 2 распредвала. На цилиндр приходится по 4 клапана, которые оборудованы гидравлическими компенсаторами зазоров. Впускные и выпускные клапаны расположены по разным сторонам головки. Привод механизма газораспределения выполнен единым ремнем, имеющим ресурс до замены 100 тыс. км. Распределительные валы мотора EJ205 имеют измененный профиль кулачков, обеспечивающий улучшенный газообмен.

Дополнительно применен модернизированный блок управления работой двигателя, предоставляющий повышенную мощность и крутящий момент. На Impreza WRX используется контроллер с переключаемыми программами работы двигателя. Память устройства рассчитана на 3 режима.

На моторах для Forester и Impreza WRX применяются турбокомпрессоры Mitsubishi с разной производительностью и давлением наддува. Кроме этого, встречаются варианты, оснащенные турбинами IHI от последующих версий мотора. Степень сжатия составляет от 8 до 9 ед. (в зависимости от модификации). Поршни, изготовленные из алюминиевого сплава, имеют сниженный вес. Для повышения износостойкости введено молибденовое покрытие поверхности.

На поздней версии мотора для Impreza WRX в полости впускного коллектора установлены регулируемые заслонки TGV, которые перекрывают каналы во время запуска. Снижение проходного сечения позволяет снизить выбросы вредных веществ в атмосферу. По мере прогрева двигателя заслонки открываются. На части моторов EJ205 установлена оригинальная система регулировки фаз газораспределения AVSC (только для вала впускных клапанов).

Официально заявленный изготовителем расход топлива составляет 12,1 л на 100 км (в смешанном режиме движения). По факту мотор расходует в городском режиме до 15-17 л бензина и более. Объем зависит от общего состояния двигателя, стиля езды, а также доработок силового агрегата.

Неисправности и ремонт

Для мотора EJ205 характерны следующие проблемы:

При соблюдении регламентных работ и спокойной эксплуатации ресурс мотора составляет 150-200 тыс. км. Непременным условием является использование бензина с октановым числом не ниже А95. Регулярная агрессивная езда и поднятие характеристик негативно сказываются на ресурсе узла, который выходит из строя через 15-20 тыс. км.

Регламент обслуживания и эксплуатация

Рекомендованный график обслуживания двигателя:

Для двигателя допускается использование синтетического масла с вязкостью:

Тюнинг

Доводка двигателей заключается в увеличении давления наддува и обеспечении надежной смазки и отвода тепла. Штатная турбина заменяется компрессором VF30, который дополняется более производительным промежуточным охладителем воздуха, расположенным на передней части машины. Применяется усиленная поршневая группа и коленчатый вал от моторов с рабочим объемом 2,5 л.

Дополнительно устанавливается доработанный впускной коллектор STI с иным фильтрующим элементом и форсунки с увеличенной производительностью. Соответственно меняется топливный насос и помпа подачи масла. Радиатор системы охлаждения имеет увеличенную рабочую поверхность. Грамотная настройка компонентов позволяет увеличить мощность до 300-320 л. с. при сохранении ресурса силового агрегата.

Дополнительно практикуется наращивание рабочего объема до 2,12 л. Для этого применяется коленчатый вал с уменьшенным ходом поршня. В кривошипно-шатунном механизме используются детали с уменьшенным весом и повышенной жесткостью.

Плох или хорош оппозитный двигатель? Разбираемся на примере моторов Subaru

Сначала о тех положительных моментах, которые свойственны горизонтально-оппозитным моторам. Конструкция двигателя представляет собой два полублока с двумя цилиндрами в каждом, где расположенные под углом 180° поршни перемещаются в горизонтальной плоскости. При этом два соседних поршня всегда находятся в одинаковом положении относительно головки блока. Такое решение позволяет минимизировать вибрации, а значит, отказаться от дополнительных балансиров.

Конструктивно горизонтально-оппозитный двигатель ничем не сложнее любого из их собратьев по цеху ДВС.

Наиболее массивная часть такого двигателя расположена максимально низко, чем и обусловлен оптимальный центр тяжести. А это и устойчивость автомобиля при движении, и хорошая управляемость. Отдельно стоит сказать о пассивной безопасности — конструкция подрамника способствует тому, что в случае лобового столкновения вектор смещения «плиты» двигателя направлен под автомобиль.

Этот двигатель Subaru обладает настоящим спортивным характером — им снаряжались и Subaru BRZ, и Toyota GT86.

Теперь выясним, из-за чего ломают копья. Оппозитные двигатели чрезвычайно сложны по конструкции и дороги как по себестоимости, так и в обслуживании. В чем-то здесь можно согласиться. Но сначала небольшая ремарка — в этом материале мы будем говорить о современных 4‑цилиндровых моторах Boxer третьего поколения. Нельзя забывать, что появившиеся еще в 1963 году оппозитные моторы Subaru прошли длинный путь эволюции, позволивший на каждом из этапов устранять негативные моменты. Да, конструктивно оппозитник сложнее, скажем, рядной «четверки». К примеру, здесь две головки блока и, соответственно, четыре распределительных вала. Что касается обслуживания, плановое ТО Subaru Forester не дороже, чем у «одноклассников», а сам процесс работы с оппозитным мотором практически ничем не отличается от работ с традиционными конфигурациями двигателей. Более того, современные моторы Subaru серий FB и FA в конструкции газораспределительного механизма используют не ремень, а цепной привод, компонент, который в обслуживании просто не нуждается.

Горизонтально-оппозитный двигатель. Практически золотое сечение.
«Фишка» оппозитного мотора (в центре) — низкий центр тяжести. Слева — компоновка с рядным мотором, справа — с V-образным.

Обслуживание и ремонт моторов Subaru, вернее, сложность связанных с этим процессом операций, тоже плодит немало слухов. Некоторые утверждают, что за ремонт моторов Subaru берутся только единицы мастеров и их услуги крайне дороги. На самом деле, любой двигатель стоит доверять исключительно профессионалам. Что касается стоимости работ, определяемых сложностью манипуляций с моторами Subaru — это чистой воды миф. Так, весьма стойким стало убеждение, что замена свечей зажигания на двигателях Subaru невозможна без вывешивания мотора. На самом деле для этой операции достаточно иметь свечной ключ с карданным шарниром и удлинителем — такие есть в любом универсальном наборе инструментов. Единственная модель Subaru, замена свечей зажигания в которой требует вывешивания двигателя, — это BRZ. Связано это с тем, что лонжерон кузова очень близко расположен к «операционному полю», и такая архитектура не позволяет извлечь ни свечу, ни катушку зажигания.

В конце концов, даже с навесным оборудованием и в сборе с CVT этот двигатель просто красив. Моторы Subaru XV и Subaru Forester.

Если же говорить о более серьезных ремонтах, включая капитальные, то и в этой части современные моторы Subaru вполне дружелюбны к специалистам сервисов. Например, на моторах серии EJ, знаменитых субаровских «ежиках», которые и сегодня используются на модели STI, для того чтобы снять поршни и коленчатый вал, сначала нужно через технологические отверстия с помощью специального инструмента извлечь поршневые пальцы. На нынешних моторах серии FB конструкторы развернули разъем шатуна, сделав его асимметричным — это решение позволяет мастерам без труда демонтировать поршневую группу.

Моторы Subaru прожорливы в плане потребления масла? Мнение, основанное на «делах давно минувших дней», когда действительно были определенные претензии к расходу масла, связанные с неравномерностью износа гильз цилиндров и не имеющие никакого отношения к современным горизонтально-оппозитным двигателям «плеяд». Если сегодня подобные вопросы возникают, происходит это по вине самих пользователей и связано исключительно с нарушениями режимов обкатки. Кроме того, приветствуется постоянный предварительный прогрев двигателя до нужных минимальных температур. При дальнейшей эксплуатации автомобиля очень важно применение качественного топлива — в противном случае по истечении времени весьма вероятно залегание поршневых колец и, как следствие, повышенный расход масла.

Резюмируя все вышесказанное, можно с уверенностью утверждать, что сегодняшние горизонтально-оппозитные моторы Subaru ни одной из списка предписываемых им хронических болезней не страдают. Зато конструктивных обновлений за последнее время они получили немало. Это и новые технологии изготовления кривошипно-шатунного механизма, и внедрение системы изменения фаз газораспределения, и существенные доработки в системах смазки и охлаждения… Неизменным остался лишь сам принцип работы горизонтально-оппозитного двигателя. И звук. Тот самый звук, который наверняка оказывает свое влияние на постоянное пополнение рядов субаристов.

Слабый мотор

Слабые места и недостатки двигателей Субару Форестер

Наиболее распространёнными и популярными среди населения России и СНГ автомобилей фирмы Субару является внедорожник Форестер. Его двигатель имеет конструктивную «изюминку», он с оппозитным расположением цилиндров, то есть цилиндры, как и сам блок цилиндров, выполнен в горизонтальной плоскости (угол 180), что и сделало его по-своему уникальным.

Особенности силового агрегата Forester

Модели четырёхцилиндровых оппозитных моторов Субару Форестер всех поколений

Применяемость двигателей Субару на авто

Технические характеристики

В настоящее время для продажи в России, «SubaruCorporation» оснащает Форестеры нижеперечисленными четырьмя моделями оппозитных двигателей четвертого поколения:

Сравнительная таблица характеристик двигателей Форестеров

Недостатки моторов Субару Форестер

При всех вышеупомянутых достоинствах, не получилось избавиться от слабых мест и недостатков. Давайте рассмотрим, какие они по уровню критичности:

Слабые места моторов Субару Форестер

«SubaruCorporation» очень трепетно и самокритично относится к качеству своей продукции, а система контроля охватывает весь технологический цикл и сводит процент брака к нулю. Применение качественных материалов, строгое соответствие выполнения технологических операций требованиям технологических процессов и чертежам, недопущение отклонений от конструкторской документации, содержание производственного оборудования и оснастки в исправном состоянии и высокая подготовка кадров, а также высокие требования к культуре производства в корпорации Субару, вот основные критерии качества и надёжности своих автомобилей. Несмотря на значительный ресурс оппозитных моторов типа «Boxer», недостатки и слабые места у них имеются. К тому же, чем больше наработка и меньше остаток ресурса, тем больше вероятность проявлений дефектов и выхода из строя. Часто, появлению неисправности способствует несоблюдение правил эксплуатации, включая требования к техническому обслуживанию. В основном распространены следующие слабые места и проблемы:

Двигатель Subaru EJ25 2.5 л.

Самый крупный член семейства EJ был выпущен в 1995 году и носил обозначение EJ25, впоследствии этот мотор получил широкое распространение на всех основных моделях автомобилей. Двигатель Субару EJ25 использовал тот же алюминиевый блок цилиндров с сухими чугунными гильзами, который применен в EJ20, но диаметр цилиндров был увеличен с 92 мм до 99.5 мм, высота осталась прежней (201 мм). В него был установлен коленвал с ходом поршня 79 мм, вместо 75 мм на 2-х литровом собрате. Длина шатунов осталась такая же 130.5 мм, а компрессионная высота поршня снизилась до 30.7 мм (была 32.7 мм). Все это дало возможность получить рабочий объем в 2.5 литра.

На первой вариации EJ25D использованы двухвальные головки блока цилиндров (DOHC) с 4-мя клапанами на цилиндр. Привод ГРМ ременной, замена ремня ГРМ нужна каждые 100 тыс. км. Мощность EJ25D 155 л.с. при 5600 об/мин, с 1997 года изменились поршни, и мощность поднялась на 10 л.с.
Этот мотор ставился до 1998 года, а позже его заменил более современный двигатель EJ251. Данная силовая установка относится к Phase II и оснащается новой ГБЦ, по одному распредвалу на каждой (SOHC), а также новыми поршнями с молибденовым покрытием, степень сжатия увеличена до 10.1. Выпускались и двигатели EJ252 отвечающие повышенным экологическим стандартам штата Калифорния и отличающиеся впуском, дроссельной заслонкой, расположением клапана холостого хода и ДАД.

В 1998 году был выпущен и двухвальный EJ254 с DOHC ГБЦ, являющийся наследником EJ25D и относящийся к Phase II. Мотор использовал систему AVCS на впускных распредвалах.
Двигатель EJ255 стал устанавливаться на Forester, Impreza WRX и Legacy с 2004-2005 годов и представлял собой турбированный мотор с полузакрытым блоком, DOHC ГБЦ и системой изменения фаз газораспределения на впускных распредвалах AVCS. Степень сжатия на EJ255 снижена до 8.4 единиц, использована турбина TD04L, давление наддува 0.8 бар. Это дает возможность снять 210 л.с. при 5600 об/мин. На другое версии наддув увеличили до 0.93 бар, установили интеркулер большего размера и сняли 230 л.с. при 5600 об/мин. Также на EJ255, для японского Forester STI, ставилась турбина VF41. На WRX III устанавливалась турбина VF52, надувающая 0.92 бара. На Legacy GT до 2009 года ставились турбины VF46 (давление 0.95 бар), что обеспечивало 250 л.с. при 6000 об/мин. После 2009 года на Legacy GT установили турбину VF45 (давление 0.87 бар), это добавило еще 15 л.с.

На WRX STI версиях использовался двигатель EJ257 с полузакрытым блоком цилиндров, другими поршнями под степень сжатия 8.0, измененная ГБЦ с другими камерами сгорания, c системой AVCS. На этом движке стоит турбина IHI VF48 (давление наддува 1 бар), ее достаточно чтобы снять мощность в 280 л.с. при 5600 об/мин. В EJ257 для WRX STI III степень сжатия 8.2, добавилась система AVCS на впускных и выпускных распредвалах, мощность возросла до 300 л.с. при 6000 об/мин, крутящий момент 407 Нм при 4000 об/мин. На американских STI используются турбины IHI VF39, давление наддува 1 бар.
Помимо EJ20 и самого EJ25, в серию EJ входили EJ15, EJ16, EJ18 и EJ22.

С 2011 года атмосферные 2.5-ти литровые ежи стали заменяться на FB25, а турбированные на FA20.

Проблемы и недостатки двигателей Субару EJ25

Болезни и проблемы EJ25 похожи на те, которые имеют место быть на EJ20, узнать о них можно здесь. Кроме того, за счет увеличенного диаметра цилиндров стенки стали тоньше, следовательно, имеет место проблема перегрева EJ25, что ведет к деформации головок и последующих течах через прокладки ГБЦ. Также нередко на EJ257 и EJ255 проворачивает вкладыши.

Источник
