Что такое эмк в гбо
Электроклапаны газового оборудования на автомобиле
Для управления подачей топлива, в системе газового оборудования на автомобиле, предусмотрен электромагнитный клапан ГБО. Основной его функцией является открытие и закрытие поступления газа от баллона к редуктору испарителю.
В этой статье мы рассмотрим виды, устройство, варианты установки, основные неисправности и способы ремонта электроклапана газобаллонной установки.
Типы клапанов
Устройством ГБО 2 поколения, на карбюраторном двигателе, предусматривается наличие двух электроклапанов:
Схемой газовой системы для инжекторных моторов (ГБО 2-4 поколений), где подача бензина в цилиндры осуществляется при помощи форсунок, предполагается наличие только газового клапана.
Устройство и принцип работы
Конструкция у всех ЭГК идентична:
Принцип работы всех устройств также одинаков. Разница лишь в том, что управление электроклапаном ГБО 4 поколения происходит при помощи ЭБУ газовой системы (электронный блок управления). Во втором поколении сигналы на ЭГК поступают от кнопки включения оборудования.
При отсутствии питания на контактах катушки, сердечник под воздействием пружины прижимает манжету к седлу, так клапан находится в закрытом состоянии. Как только на клеммах соленоида появляется напряжение (12 V), под влиянием магнитного поля якорь перемещается по гильзе, тем самым отпирая клапан.
Установка и подключение
По типу расположения газовые клапаны бывают:
Выносной электроклапан ГБО, как правило, монтируют в подкапотном пространстве автомобиля, либо ставят непосредственно на газовый редуктор через переходник. Встраиваемый, расположен в корпусе испарителя.
Иногда, для большей безопасности устанавливают сразу два клапана, после мультиклапана (в расходной магистрали до испарителя) и на редукторе.
Подключение происходит при помощи проводки газового оборудования, согласно схеме, которая прилагается в комплекте ГБО. При установке 2-го поколения жгут прокладывается от кнопки управления к соленоиду. В ходе установки 4-го поколения, кабель идёт от блока управления ГБО к клапану. Разницы, куда подключать клеммы на катушке, нет.
Возможные неисправности
Часто из-за поломок газового электроклапана, в работе газобаллонного оборудования происходят сбои. Такие как:
Причины неисправностей, из-за которых узел не держит и пропускает газ:
В карбюраторной схеме, где присутствует бензиновый эл. клапан, ко всему прочему может добавиться завышенный расход/утечка бензина или отказ работы двигателя на штатном топливе.
Выявить утечку можно сняв бензошланг с карбюратора на заведенном авто или методом продувки клапана (в закрытом состоянии) насосом/компрессором.
Ремонт электромагнитного клапана ГБО своими руками
Для ремонта электроклапана необходимо предварительно запастись ремкомплектом и набором инструмента.
Однако в некоторых случаях помогает обычная прочистка/промывка якоря соленоида.
Итак, чтобы выполнить ремонт газового клапана, первым делом надо закрутить вентиль мультиклапана для перекрытия подачи топлива из баллона. Затем спустить остатки газа из расходной магистрали, снять узел.
Далее удерживая (в тисках) механизм, демонтировать:
После прочистки всех деталей, нужно выполнить их дефектовку и при необходимости заменить.
Важно, если в системе используются медные магистрали, частицы окиси таких трубок чаще всего являются причиной залипания якоря соленоида.
Также не стоит забывать о периодичности замены фильтрующего элемента. Рекомендуется менять фильтр один раз за 7-10 тысяч км. пробега.
Желательно проверить сопротивление катушки с помощью мультиметра и сверить параметры с указанными на ее корпусе (норма около 9-13 Ом). К тому же резиновые уплотнители и седло клапана имеют свой ресурс.
Установка внешнего ЭМК на ГБО и повторная регулировка и калибровка ГБО.
Доброго времени суток, не могу не поделиться с Вами некоторыми изменениями в автомобиле. Ну не буду тянуть, сразу к делу))

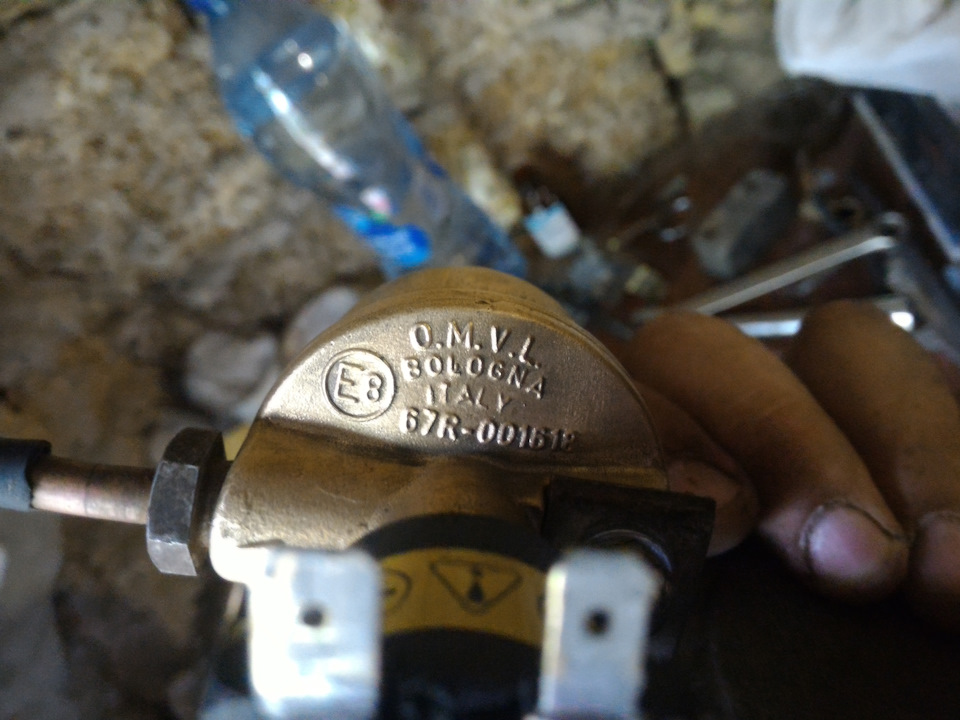

Начну пожалуй с предыстории. На моей сонате установлено ГБО Итальянского производства OMVL. Под капотом находится очень важный элемент, без которого все остальное бы работать не стало, это редуктор. О нем сегодня и пойдет речь.

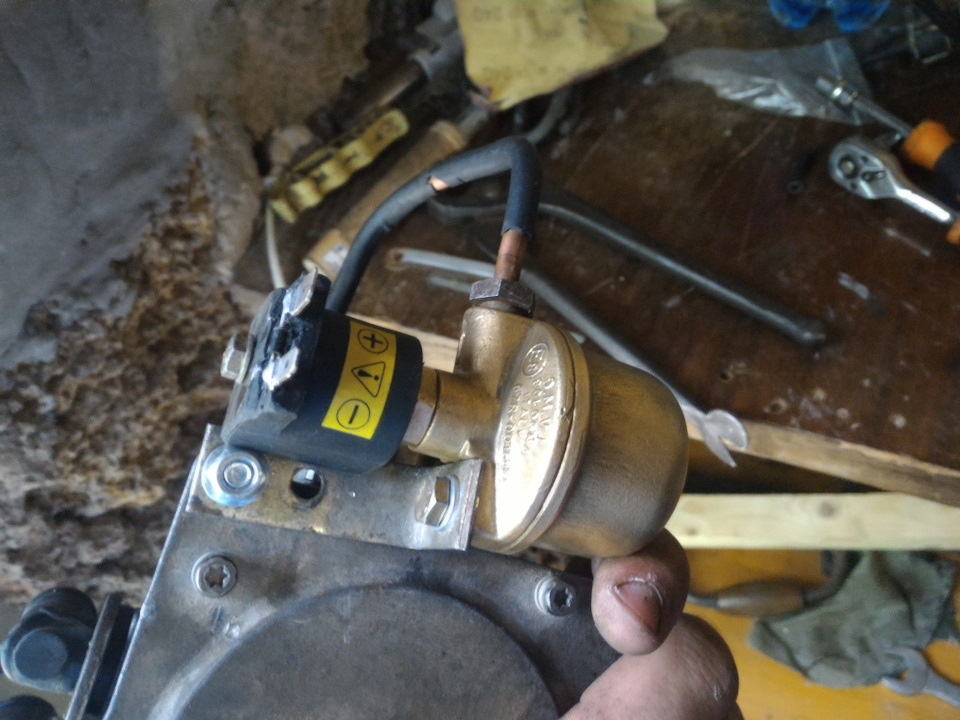

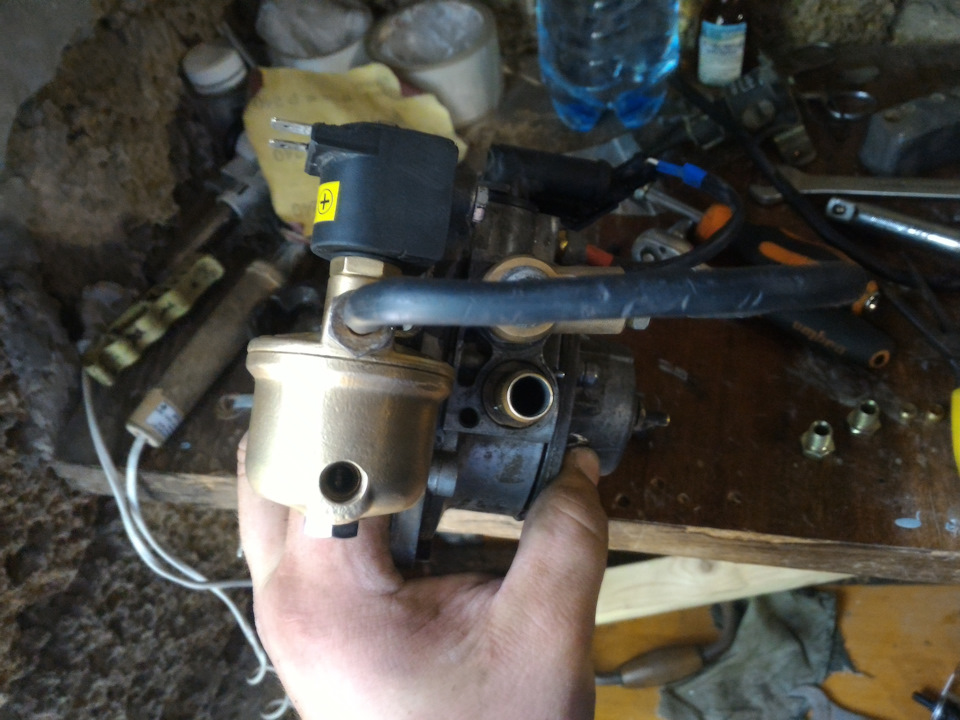

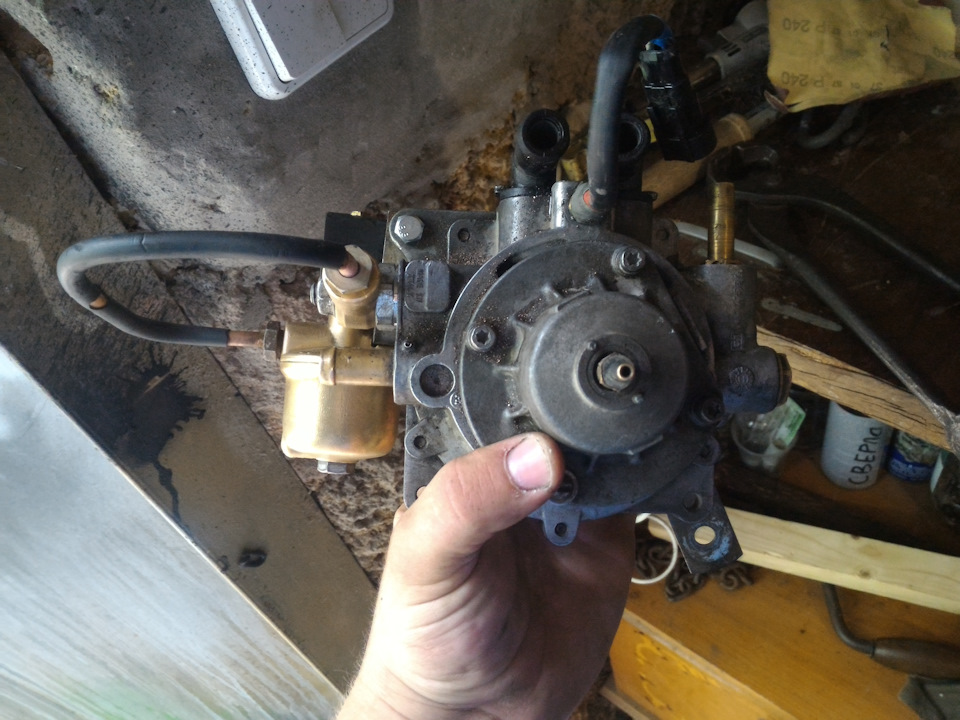

Установлен у меня редуктор OMVL CPR с встроенным электромагнитным клапаном, далее «ЭМК». Поскольку редуктор уже старенький, клапан этот начал пропускать газ, и периодически подклинивать. Долго я искал информация об этом редукторе, прежде чем заказывать новый клапан, и вот, что нашел. Электроклапан этот оказался не надежный, в связи с чем, сам производитель отказался от установки этих клапанов, вместо него советовали установить внешний ЭМК, который будет более надежным в отличие от встроенного. В интернете были заказаны новые штуцера и муфты для трубок. С клапаном повезло больше, мне достался старый, но довольно таки внушающий доверие клапан OMVL. По приходу новых запчастей, клапан был установлен на редуктор. Как это все выглядит можно увидеть на фото.
После установки клапана машина стала плохо ехать, и я решил произвести калибровку системы. Калибровка показала, что калибровочные отверстия в штуцерах рампы слишком маленькие, и я принялся за изучение данной проблемы. На просторах интернета нашел калибровочную таблицу в которой указаны диаметры штуцеров под определенную мощность.

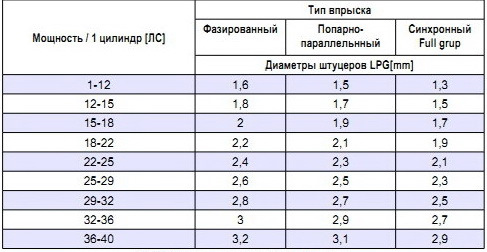

Для моего двигателя оптимальными является штуцера с диаметром 3.0 мм. Но на моем ГБО стояли штуцера с диаметром 1.5 мм, отсюда и проблемы. Рассверлил отверстия до 3.0 мм, установил все на рампу, и подключил к машине. Сделал еще одну калибровку, которая показала, что теперь они немного большие, но это не страшно, это можно компенсировать уменьшением хода якоря газовых клапанов, что я и сделал. Изначально у меня был выставлен зазор в 0.7 мм, теперь опытным путем был определен новый зазор, и составляет он 0.63 мм.
После всего этого сделал еще одну калибровку, которая показала, что теперь все работает отлично. Помимо этого улучшения появились на дороге, пропали некоторые провалы, и улучшилась динамика автомобиля при езде не газе.
В общем как-то так. Сильно не пинайте, что возможно много ненужного текста, пишу в сонном состоянии, а это все сказывается))
Что такое электромагнитный газовый клапан? Неисправности электромагнитного газового клапана
Здравствуйте. Сегодня на ГБОшнике поговорим о том, что такое электромагнитный газовый клапан (ЭГК), газовый клапан или электромагнитный клапан ГБО. Вы узнаете о том, что это за клапан для чего необходим, а также о неисправностях электромагнитного газового клапана.
Электромагнитный газовый клапан (не путать с мультиклапаном) — это клапан предназначенный для того, чтобы перекрывать газовую магистраль во время стоянки автомобиля или во время работы мотора на основном типе топлива (бензин или дизель). ЭГК оснащен фильтром очистки топлива от твердых примесей, а его управление может выполнятся как в ручном, так и автоматическом режиме посредством переключателя «газ-бензин».
Из чего состоит электромагнитный клапан?
В зависимости от конструкции и фирмы производителя газовый клапан включается в себя:
Устанавливается газовый клапан, как правило, перед газовым редуктором, а если точнее, то непосредственно в корпус редуктора, это необходимо для более удобного отключения подачи газового топлива. Сам переключатель располагается в салоне и работает в трех режимах: «газ», «бензин» и «ничего». После выключения зажигания, клапан находится в закрытом положении, некоторые ГБО-системы настроены таким образом, что подача газа прекращается сразу после того как пропадает искра.
Неисправности электромагнитного газового клапана
Довольно часто встречаются ситуации, когда электромагнитный клапан заедает и не срабатывает должным образом или не открывается вообще. Причин, по которым это происходит может быть несколько, ниже я перечислю наиболее распространенные из них.
Вышеописанные проблемы решаются путем разборки газового клапана ГБО и замены неисправных элементов, благо в продаже имеются специальные ремкомплекты, которые включают в себя: новый сердечник, пружинку, резинку уплотнителя и т. д.
Чтобы избежать проблем электромагнитным клапаном необходимо регулярно обслуживать ГБО и вовремя менять фильтрующие элементы. Кроме того, следует заправляться только качественным газом на проверенных АГЗС.
У меня все, надеюсь теперь у вас не возникнет вопросов типа: что такое газовый клапан и как он работает, к тому же теперь вы знаете о неисправностях электромагнитного клапана и о том, как с ними бороться. Спасибо за внимание и до новых встреч на сайте ГБОшник. Пока.
Электромагнитный клапан ГБО: все что нужно знать
Газобаллонное оборудование для автомобиля, сокращенно — ГБО — новейшее, доступное и эффективное средство экономии топлива авто, увеличения ресурса двигателя и снижения объема выброса вредных веществ в окружающую атмосферу — все в одном флаконе. С каждым годом неблагоприятная обстановка на рынке цен нефти и общее ухудшение качества бензина вызывают устойчивое желание автовладельцев переходить на более экономичные и безвредные для мотора принципы работы. Возможность заправлять сжиженным пропаном и нефтяным газом (метаном) известна с середины XIX века, она появилась одновременно с бензиновыми и дизельными двигателями внутреннего сгорания и развивалась параллельно. Но только с конца 70-х годов XX века, газовое оборудование стало по-настоящему востребовано, и появилась развитая инфраструктура заправок и станций технического обслуживания автомобилей.
Устройство и принцип работы газобаллонных систем
В общем случае, включает в себя газовый баллон, от которого тянется газовая магистраль, в конце перекрывает мультиклапан. За ним редукторный испаритель переводит газ в рабочее состояние и накапливает порциями в коллекторе и через отдельные форсунки впрыскивает в мотор. Процесс контролирует управляющий блок, связанный с бортовым компьютером (в более продвинутых моделях).
Классификация
На сегодняшний день огромное количество специализированных производителей предлагает широкий ассортимент ГБО как на карбюраторные, так и на инжекторные типы моторов любой сложности и конфигурации. Условно все системы разделяют на поколения, у каждого из которых — собственная работа и степень автоматизации регулировки:
Электромагнитный мультиклапан
Во всех этих системах ГБО независимо от класса и принципа действия ключевую роль играет такое устройство как мультиклапан. Именно он пропускает и запирает газ, фильтрует состав смеси, отбирая вредные вещества и примеси (именно поэтому встроенный фильтр нуждается в регулярной замене).
НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.
Первоначально обычный механический клапан имел только запорную функцию и был намертво приварен прямо к баллону. Оборудование первого поколения вакуумного типа начинает использовать клапан с дополнительной вакуумной мембраной, играющей роль датчика уровня разреженности в коллекторе. Дальнейшее усложнение конструкции и всеобщая унификация горловин баллонов различных производителей привели к увеличению числа одновременно выполняемых рабочих операций. Современный электромагнитный мультиклапан для авто состоит из целого набора встроенных клапанов, связанных обратной связью датчиков с электронным блоком управления.
Функции интегрированных в мультиклапанов устройств
В момент заправки баллона на 80% сжиженным газом заправочный клапан перекрывает подачу топлива. Полное заполнение фактического объема баллона недопустимо согласно требованиям безопасности — при воздействии некоторых внешних факторов, например, резкого изменения температуры среды газ может резко расшириться, что может быть чревато опасными последствиями при полной загрузке (емкость даже может взорваться), то есть, когда давление достигнет показателя в 25 атмосфер (стандартное накопительное устройство)
На газопроводе расположен специальный антихлопковый скоростной клапан, регулирующий темп подачи топлива в газопровод. Дополнительно он выполняет еще одну предохранительную функцию — предотвращает потенциальную утечку, если произойдут деформация или обрыв магистрали авто.
Аварийная защита от пожара автомобиля, который перемещается на газу, заключается в отдельном элементе мультиклапана: предохранитель выпустит топливо через вентиляционный блок за пределы машины, если резкое и сильное повышение температуры (следовательно, избыточное давление в системе) сигнализирует о начавшемся возгорании в непосредственной близости от ГБО.
Наличие предохранителя автоматически переводит категорию безопасности с класса В на класс А. Строго запрещено устанавливать газовый мультиклапан без подобного предохранителя на баллон емкостью более 50 литров.
Для индикации запаса оставшегося газа в системе используется еще один отдельный заправочный клапан, работа которого связана с соответствующим магнитным датчиком. В инжекторных системах 3 и более поколения в момент автоматического перехода на бензин при нехватке альтернативного топлива именно газовый измерительный клапан запирает магистраль.
Второй заправочный предохранитель работает только на впуск газа и препятствует его возвращению назад во время заправки.
Безопасность на первом месте: какое бы современное и компьютеризированное оборудование ни было, всегда возможны сбои, неполадки, аварийные ситуации. В положении, требующем решительных действий от водителя авто, могут пригодиться два ручных вентиля, которые при крайней необходимости всегда способны принудительно перекрыть газовый поток в магистрали.
Фильтрационные свойства мультиклапана
Стандартная конструкция ГБО подразумевает размещение мультиклапана в вентиляционном блоке, который находится прямо на баллоне отдельной съемной емкостью. Специальные шланги выходят наружу, чтобы отделять примеси и при любой опасности выпустить газ подальше от салона авто.
Воздушный фильтр, которым оборудована вентиляционная коробка, рекомендуется заменять каждые 15-20 тысяч километров пробега во избежание сильного засорения.
Производители
Электромагнитный мультиклапан наряду с редуктором и блоком управления — важнейший узел газового оборудования, от которого зависит безопасность эксплуатации авто, поэтому к выбору его стоит отнестись максимально серьезно. Все основные производители ГБО предлагают в том числе и мультиклапан в своем ассортименте, подходящий для различных поколений и формы газового баллона, о чем свидетельствует маркировка Cil (цилиндрические) или Tor (тороидальные) на корпусе. Самыми качественными считаются итальянские торговые марки, из которых можно отметить BRC, Tomasetto, Lovato, Atiker.
Электромагнитный Клапан ГБО
Газовый клапан ГБО электромагнитный с фильтром отличается тем, что способен эффективно очищать жидкую фазу от газа, различных смолистых отложений. Кроме того, именно данная деталь и способна перекрыть подачу газа в момент работы двигателя на бензине, или же, когда выключается зажигание.
Заправочный клапан ГБО, как правило, активно используется для подачи газового топлива. Опять же, здесь важно отметить, что он способен очистить газовую смесь от различных примесей. Клапан газового оборудования может быть использован для тех или иных транспортных средств, владельцы которых пожелают установить газовое оборудование.
Принцип работы электромагнитного клапана. Особенности
Если рассматривать статическое положение, то в этот момент катушка клапана будет обесточена, более того, клапан закрывается вовсе, но он может быть и открыт, так как здесь все зависит от его типа. Что касается мембраны, поршня, то эти детали находятся в соприкосновении с седлом изделия.
Важно отметить, что как только происходит электрическое напряжение на катушку, это приводит к тому, что клапан начинает открываться. Такое действие начинает происходить с помощью магнитного поля, которое и создается в катушке.
В тот момент, когда потребитель пожелает приобрести газовый клапан ГБО, то он должен понимать, что в обязательном порядке нужно будет учитывать технические характеристики, это касается и конструктивных особенностей. Это объясняется тем, что далеко не все существующие клапаны смогут направить движение среды в ту или иную сторону.
Встречаются такие варианты, которые работают при определенном направлении движения потока рабочей среды. В том случае, если проигнорировать подобные факторы, это приведет к тому, что изделия потеряют свою работоспособность. Так что, выбирая заправочный клапан ГБО, нужно помнить: устройство должно быть детально и внимательно изучено.
Неисправности. Что следует знать?
Нельзя не отметить, что часто возникают и такие ситуации, когда устройство заправочного клапана ГБО выходит из строя, и причины могут быть самые разные. Например, если вы заметили, что он не срабатывает так, как должен, а, возможно, не откликается вовсе, то следует изучить все причины происходящего. Вот они:
Если вы столкнулись с такой проблемой, то нужно внимательно проверить питание катушки изделия, возможно, имеется плохой контакт проводов питания или же произошло окисление контактов.
Внимание: Следует прислушиваться к мнению опытных специалистов, ведь чтобы избежать подобных неприятностей, требуется проводить регулярное обслуживание ГБО, соответственно, вовремя менять фильтрующие элементы. Помимо этого, заправляться нужно исключительно качественным газом, посещая проверенные АГЗС.
Монтаж электромагнитного клапана. Особенности
Никто не отрицает, что бензиновый клапан на газовое оборудование играет немаловажную роль, как и обратный клапан на вторую камеру ГБО. Вот поэтому любые манипуляции, связанные с данным оборудованием, должны выполняться тщательным, качественным образом, желательно, чтобы данной работой занимались исключительно специалисты с большим опытом и стажем.
Клапан, или мультиклапан газового оборудования считается наиболее важным элементом. В том случае, если вы стали замечать появление тех или иных проблем, связанных с функционированием ГБО, то знайте: это может свидетельствовать о том, что в действительности произошел выход из строя данного клапана.
Желая справиться с подобной проблемой самостоятельно, часто многие люди сталкиваются с серьезными неприятностями. Если же этой работой станут заниматься специалисты с арсеналом необходимых инструментов, соответствующим оборудованием, то можно избежать многих проблем.
Чуть ранее было сказано об основных причинах поломки узла. Нужно отметить, что проверить клапан того или иного газового оборудования вполне возможно двумя способами: в первом случае всегда можно провести замеры показателей тока, конечно же, на его выходах, а во втором случае, можно провести анализ его работы. Если клапан является исправным, то знайте, что он всегда будет щелкать в момент поворота ключа в замке зажигания, ну и, конечно, в процессе запуска мотора.
Что касается ремонтных работ неисправного узла, то здесь потребуется осуществить его полную замену или же поменять отдельные элементы. Но для большинства существующих мультиклапанов сегодня в продаже можно отыскать специальные ремкомплекты.
Помимо всего сказанного, важно добавить, что разборка, но и, конечно же, сборка узла должна проводиться опытными специалистами. Главное – выполнять подобную работу аккуратным образом, чтобы ничего не повредить.
