Восстановление резьбы в блоке и вторая попытка установки ГБЦ
Всем привет! В общем в предыдущем посте, я описывал проблему, с которой столкнулся при установки ГБЦ. А именно проблема сорванных резьб в блоке. Дублировать не буду, всё можно прочитать)
По итогу, сегодня были готовы резьбовые втулки, после примерки их немного ещё укоротили и после подгони начали всё ставить.
Больных моментов, как и было обнаружено, было 4шт. Всё высверлили и нарезали новую резьбу под втулку.

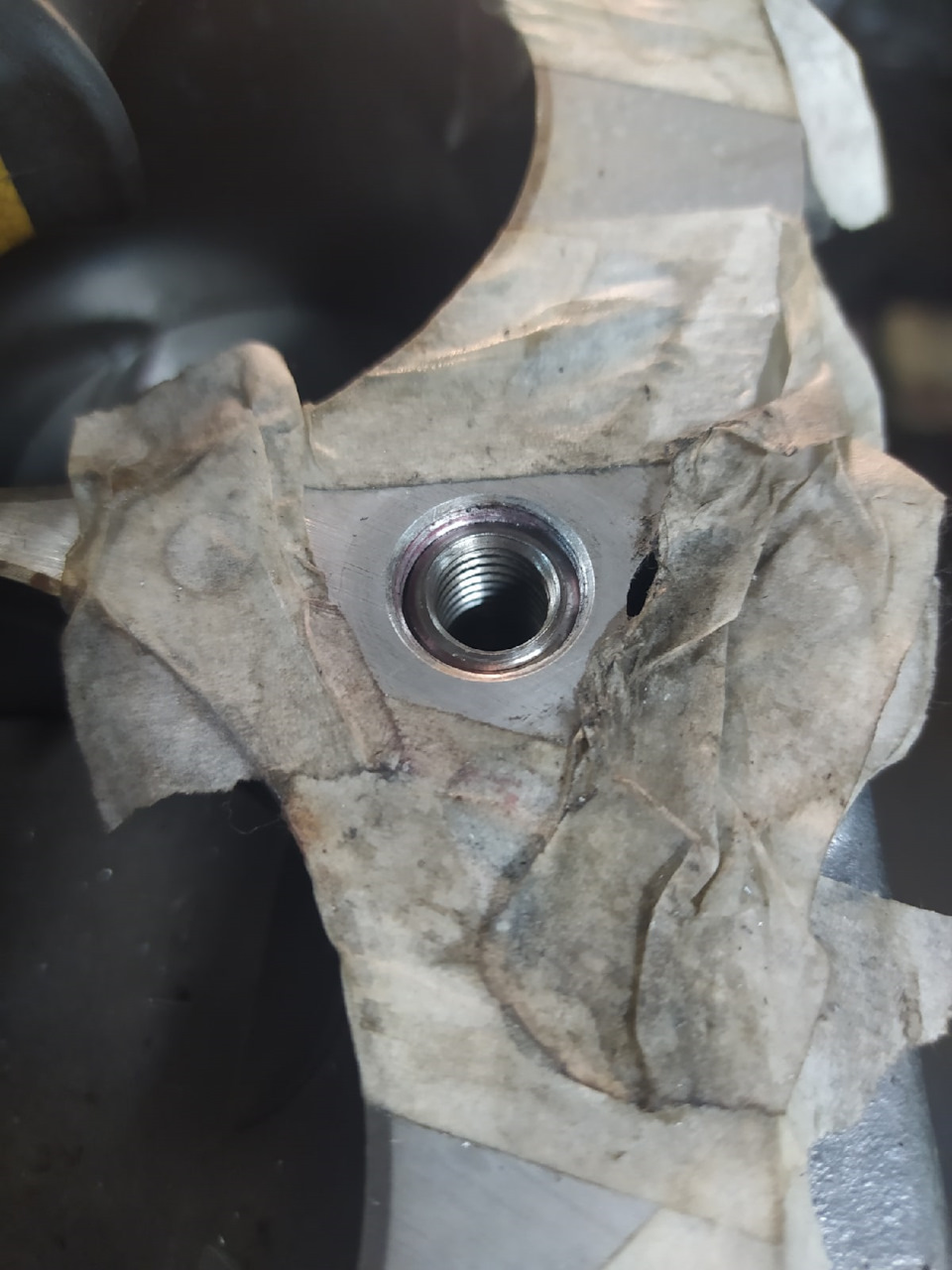

Вот так выглядят спасительные втулки) Снаружи резьба под новую, внутри под родной болт) Для успокоения, вклеили их ещё на фиксатор резьбы. Вкрутили все 4 штуки, ещё раз проверили остальные резьбы и пошли пить чай на 30 минут, пока схватится фиксатор.
Дальше всё по накатаной, правда пришлось укоротить одну направляющую. Просто идея сделать втулку с направляшкой в сборе, как один элемент, пришла уже после))) Поэтому пришлось резать, да бы по высоте она не внушала доверия)

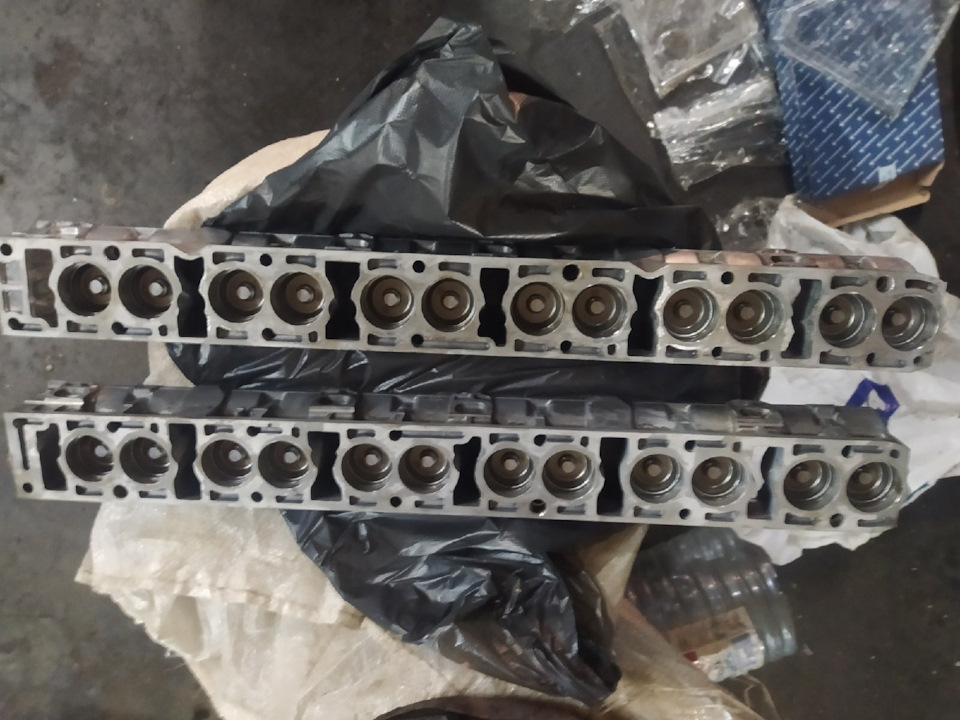

Протяжка на 40Нм, затем первый доворот на 90 градусов с замирания сердца… Всё протянулось отлично, выдохнули и решили дать часик постоять, да бы прокладка осела. А за это время я пошёл искать, в куче запчастей, постели и распредвалы и всё намывать.

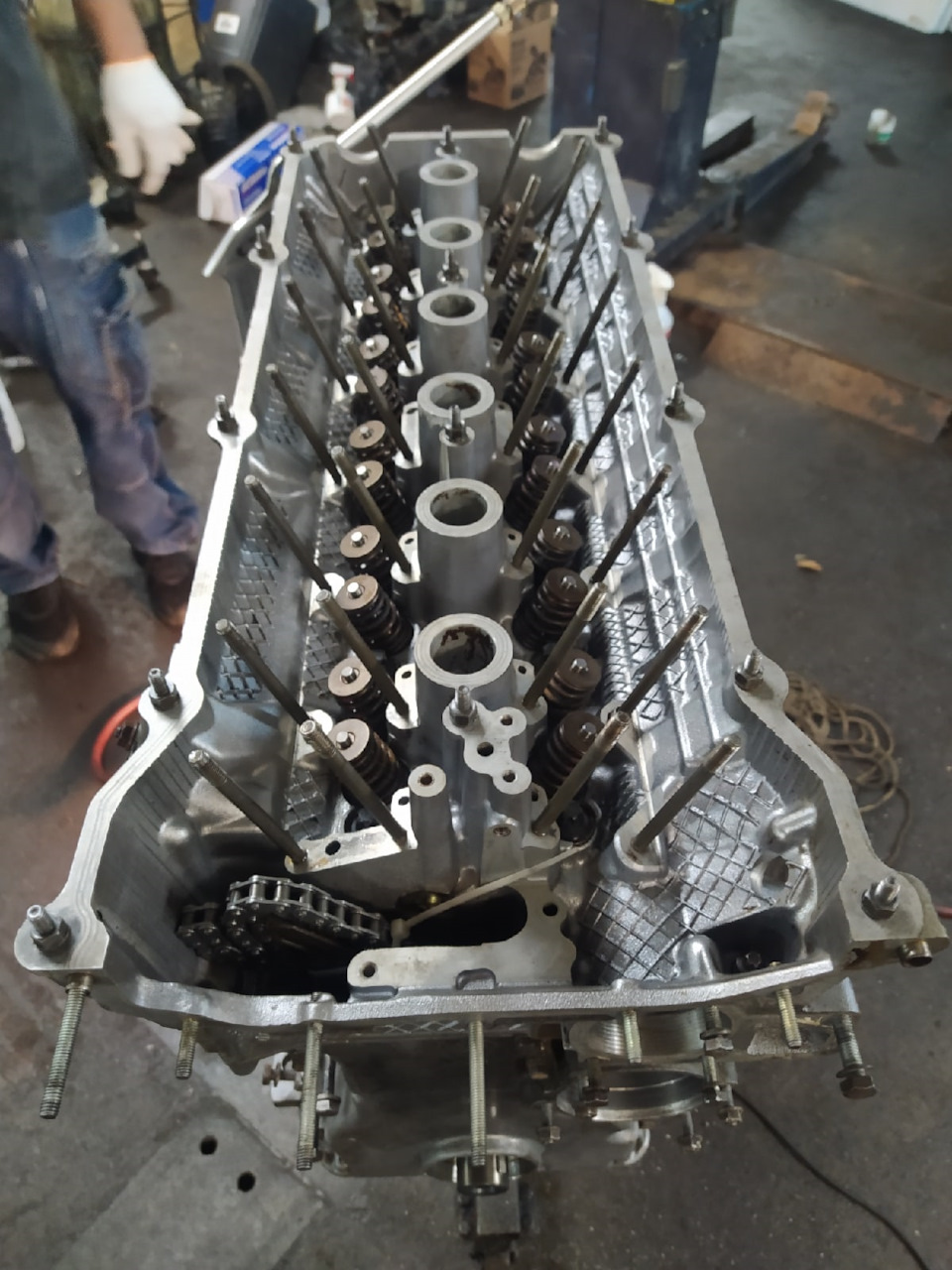

Как только всё намыл, решили сделать второй, финальный доворот на 90 градусов. Тут сердце начало биться чаще)))) Но всё прошло на отлично! Все болты хорошо довернулись, прокладка обжалась)

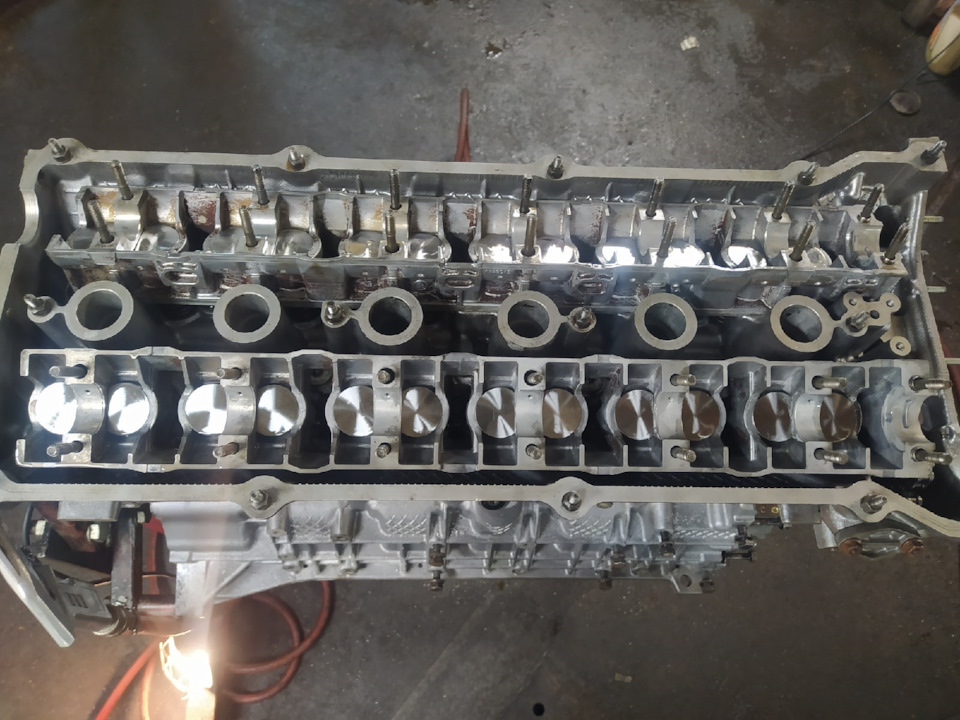

Дальше дело было за малым, накинуть постели, валы, новый сальник передний, шкив.
Новые гидрики я ни как не фиксировал. В принципе никогда не было проблем, поставить постели быстрым переворотом)

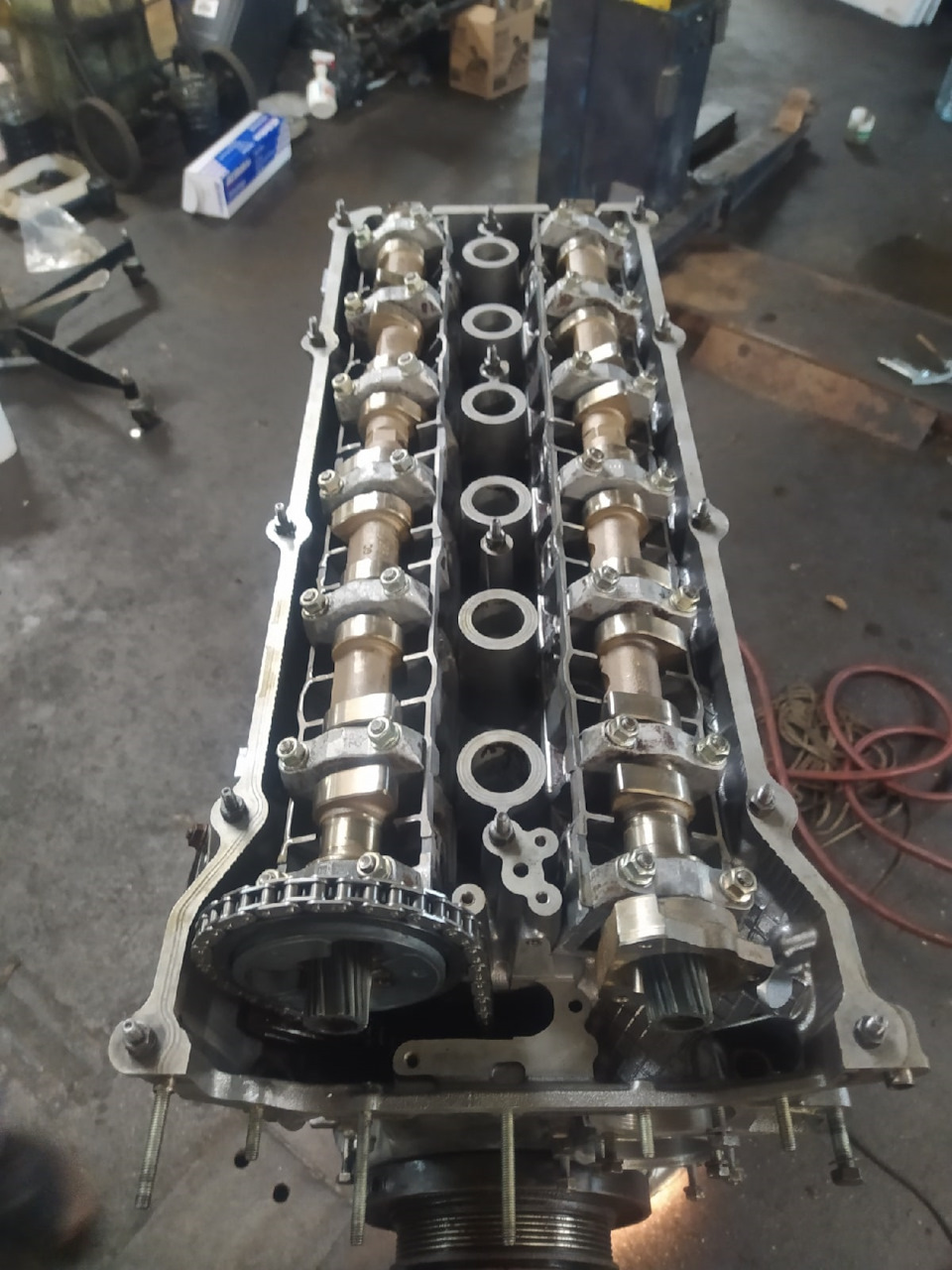

Дальше всё смазали маслом, кинули валы, аккуратно их обтянули, что бы не дай бог не лопнули) Спешка тут лишняя. После протяжки валов, аккуратно их покрутили, ничего не клинет, вертятся отлично. Естественно на момент установки валов и их вращение, поршня находились в максимально центральном положение, что бы не допустить повреждения клапанов)

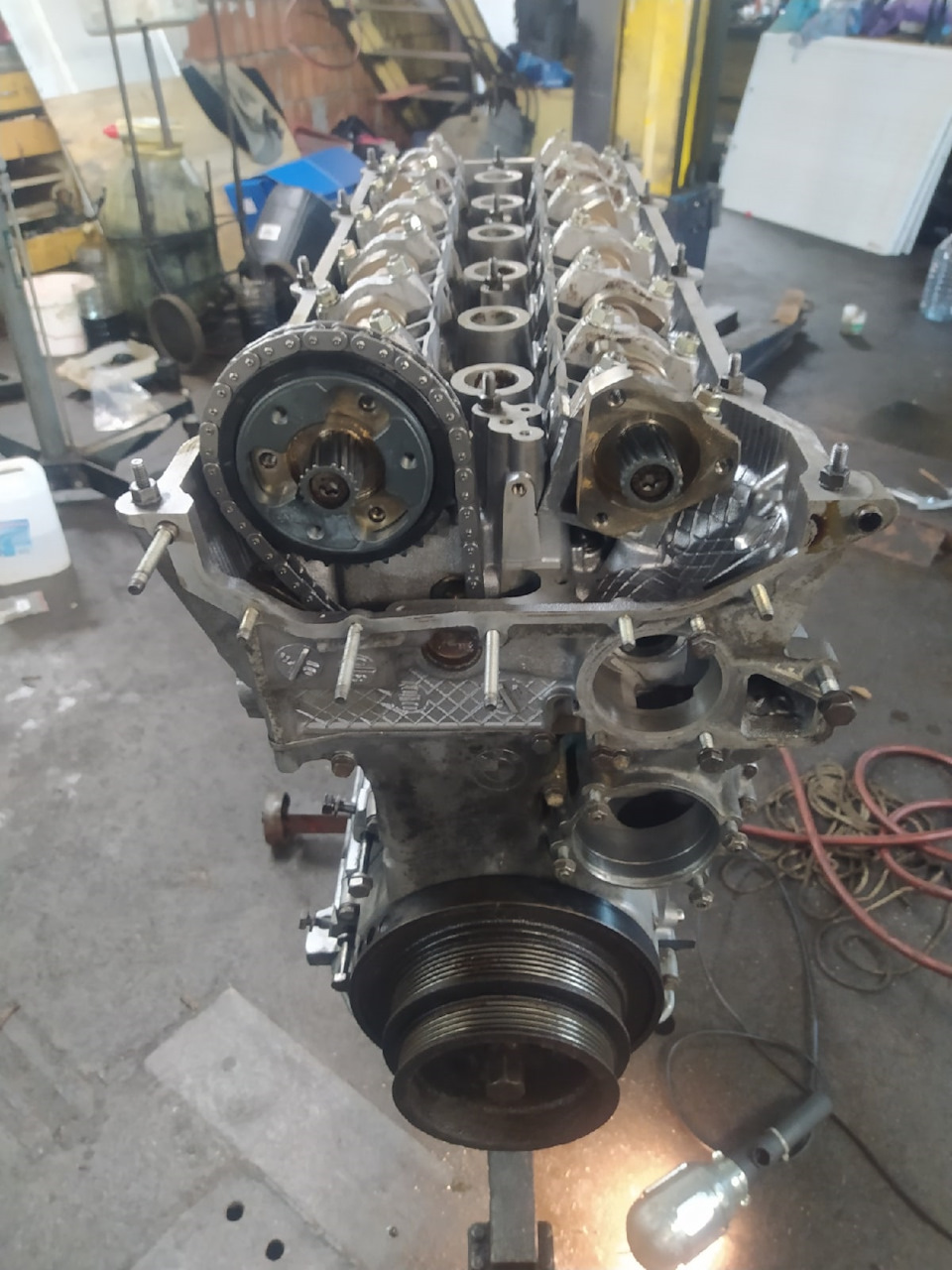

Подкинули звезду на цепь новую, что бы уже ничего не висело)
Ну что же, остаётся дело за малым, завтра планирую продолжить сборку, благо все запчасти есть, можно не спеша всё собирать)
Всем удачи, продолжение совсем скоро!
Легкое и надежное восстановоение резьб ГБЦ
Как восстановить сорваную резьбу в ГБЦ?
Как ни странно, достаточно много людей делают из этого трагедию, думая что голову (или блок) нужно рассверливать, подбирать специальные шпильки и тому подобное. На самом деле, резьбовые соединения, или трещины, не несущие на себе основной нагрузки поршневой системы отремонтировать очень просто.
Моя голова не стала исключением в этом вопросе. Прошлый ее хозяин крутил все болты в ней от души, в результате чего на бугелях в прецизионе заменили мне 4 болта на шпильки. а еще один болт они мне свернули каким-то образом. Пришлось делать самому. К счастью, такие сюрпризы я вижу не редко. Справится с ними легко можно с помощью специальной эпоксидки, предназначенной для металла и высоких температур. В этот раз ко мне в руки попала вот такая маноловская.
Делается это просто:
Берем длинный шуруп. У меня на этот случай вот такой вот инструмент. И берем еще вату. Делаем вот такую турундочку, и вымакиваем из отверстия масло.
Затем делая новые и новые турундочки, промакивая их в растворителе, обезжириваем отверстие и вытираем его насухо. Болт тоже обезжириваем и вытираем.
Затем работаем оперативно. Разводим немного смолы и отвердителя в равной пропорции, быстренько все это дело мешаем, и наносим на резьбу. Сделать все это желательно в течение минуты, т.к. состав твердеет достаточно быстро.
ВАЖНО: Не нужно мазать смолой всю резьбу целиком. Необходимо оставить 4-5 витков на кончике болта. На окончании резьбы тоже не стоит сильно мазать, т.к. смолу все равно начнет вытеснять.
НО: если Вы закручиваете туда шпильку, а не болт, то обмазать ее лучше целиком, т.к. после застывания, вращать ее уже не потребуется.
Конечно же все это делается с хорошим настроением и под веселую музыку!
Только не вздумайте ремонтировать подобным образом, свечные резьбы, или резьбы болтов, которые прижимают гбц к блоку, а так же те места, которые непосредственно контачат с камерой сгорания. Здесь лучше делать соответствующие шпильки или ввертыши. В остальных случаях этот метод можно смело применять. Проверено временем.
Восстановление резьбы болтов ГБЦ по технологии HELICOIL® plus
Я Вас жестоко обманул 🙁 В прошлой записи я обещал Вам очередную эпическую историю… А вот и ФИГ, не получилось эпика 🙁 Но было весело! 🙂
Итак, увидев вырванную резьбу я сильно опечалился, и начал гуглить, как это можно вылечить, и желательно с минимальными затратами денег, и идеально еще и быстро… Искал не долго, практически сразу наткнулся на технологию HELICOIL® plus. Особенно порадовала вот эта картинка. Если это правда, то это реально круто!
Недолго покурив эту тему, нашел ближайшего дилера к Пензе helicoil-nn.ru/, позвонил, проконсультировался (получил очень толковую консультацию, кстати) и заказал себе комплект из сверла, хитрого метчика, установочного шпинделя и 16 резьбовых вставок М11*1.5 длиной 27.5 мм.
Попутно заказал 8 новых болтов головки блока, две новых прокладки головок, и купили герметика.
Через дня 3 все это приехало в Пензу.
Первое что мы с GanzhubaSS проверили — это болты. Я как всегда дважды лошара. Первый раз я лоханулся, когда после регулировки клапанов не стал покупать новые болты ГБЦ, а второй раз, когда заказал только 8 болтов, а на 16. Так вот, приложив старые болты к новым стало понятно, что резьба у старых сильно потянута, буквально на один виток на всей длине 🙁 Потому оставалось только заказывать еще 8 болтов и опять ждать… Но это не спортивно! Полазив по коробкам, я нашел свои же болты, которые остались с того момента, когда я менял блок! И проверив их мы поняли, что они полностью аналогичны новым! Потому решили ставить 8 новых болтов по углам обоих головок, а остальные 8 не новых — в остальные места.

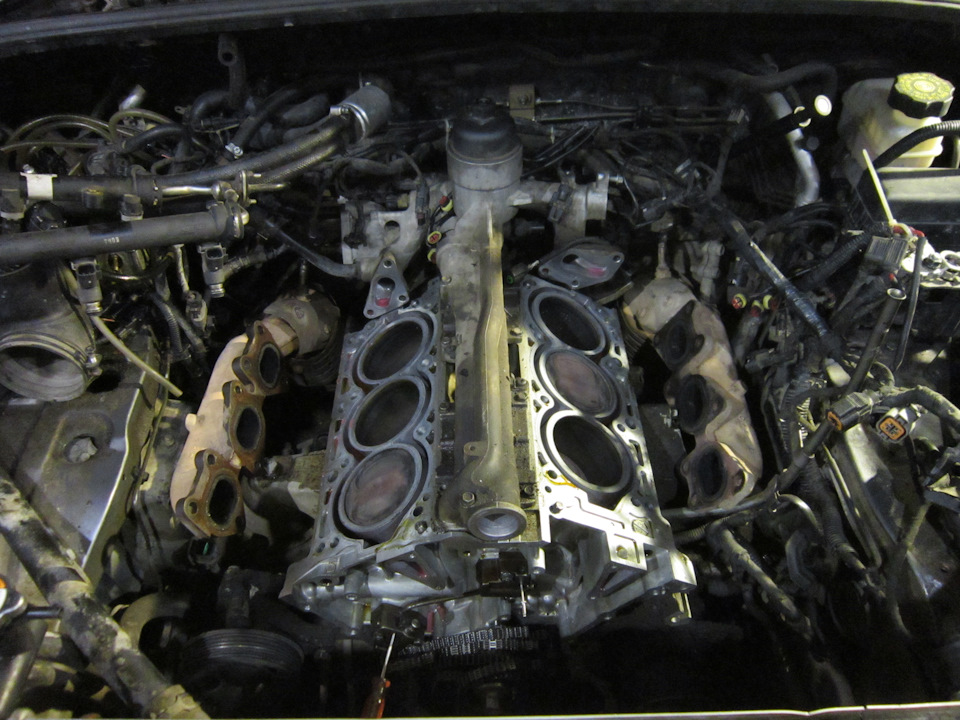

Сам блок без головок выглядит очень печально…
Но перед тем, как сверлить, надо было все много раз измерить и перемерить, чтобы мне не лохануться в очередной раз!

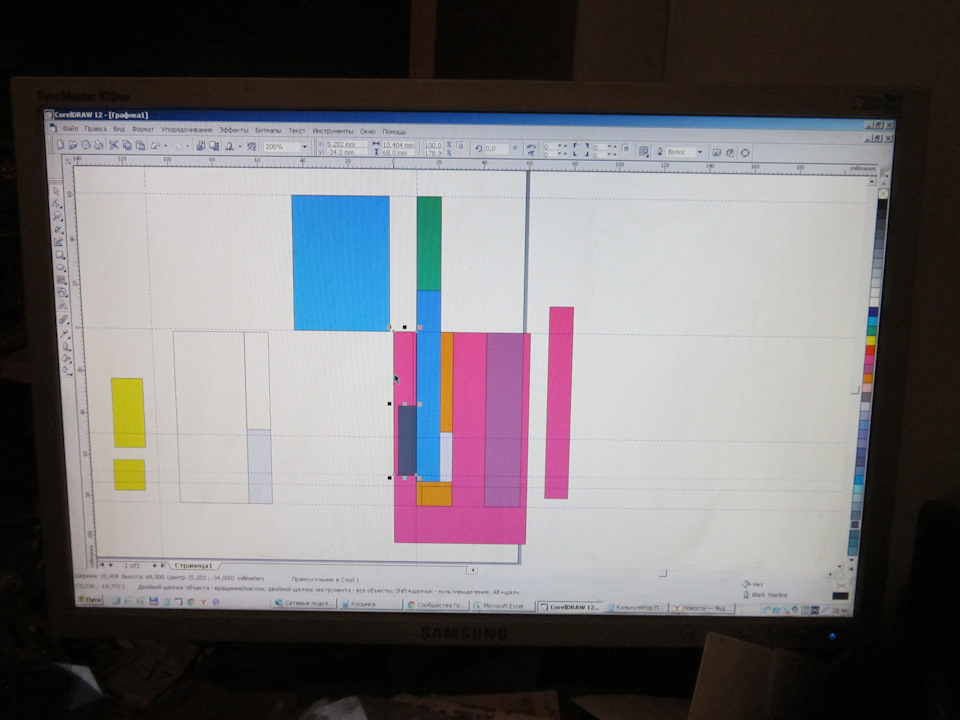

Для наглядности Гриша даже рисовал прямоугольнички в Кореле, чтобы было наглядно нам понятно, на какую глубину сверлить сверлом 11,5, как глубоко нарезать резьбу и как глубоко закручивать ввертыши…

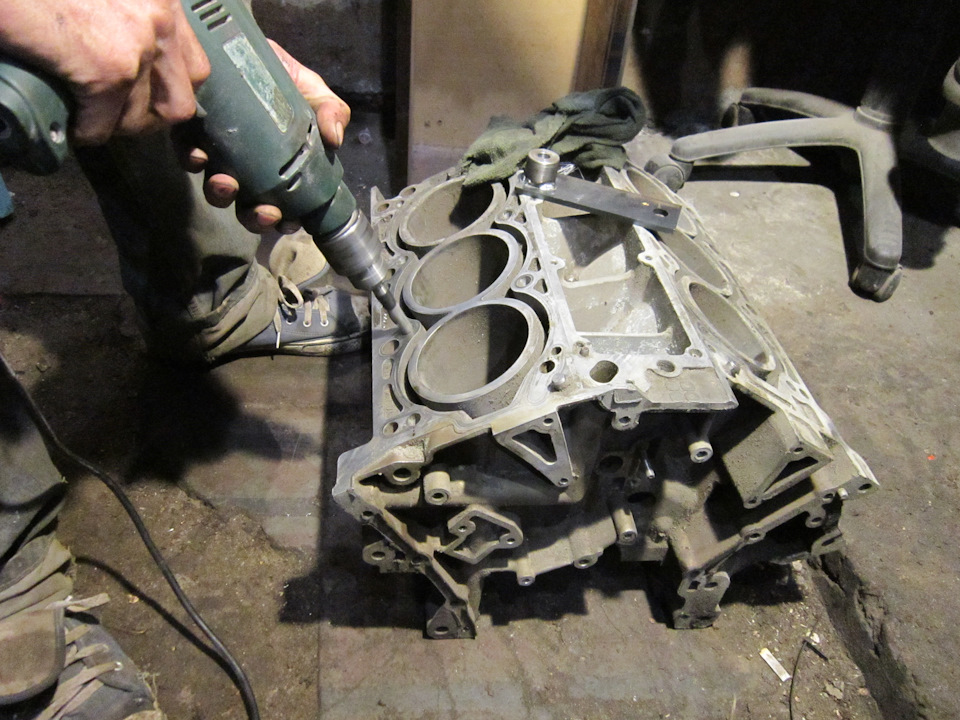

Потом мы немного потренировались на моем старом блоке, который еще ждет своего часа, чтобы стать журнальным столиком 🙂
Собственно описывать сам процесс установки вставок я не буду, лучше один раз сами посмотрите видео
Ну после этого все просто. Разбирал до головок я 4 часа, собирал все 6. Ужасное количество болтов на передней крышке и на крышках головок — ужасает, а еще и все на герметике… и поддон… 🙂
Так вот, заводим, а из под правой крышки (если смотреть на мотор) хреначит масло. Пытаемся подтянуть болты — не помогает. А тут еще и странный звук… Пока работает на ХХ все тихо, добавляю оборотов до 2000 — из под капота идут странные звуки. Ну все. полная печаль. Начинаем разбираться — звук сверху, толи от цепей, толи от VTI толи хрен пойми откуда… Копаем, вроде звук точно сверху. Тут в мозге всплывает — я забыл подтянуть болты верхнего левого успокоителя цепи!
Я опять в печали и трансе, все бросаю и едем домой. А это был ночер воскресенья.
Чтобы добраться до успокоителя под левой крышкой — снимаю и ее. НО! Болты затянуты, я в недоумении и улетел на работу. Вечером вернулся, ПОД резинку положили герметика, и я собрал все обратно. Заводим — не течет! УРА!
Ну вроде бы все, неделя пешком, узнал почем маршрутка, автобусы и такси. Кстати освоил яндекс-такси — мне понравилось! Ага… как бы не так!
Звук остался, но стал чуть тише, и переместился на 2500 оборотов и выше. Вот блин. Железную палку к уху и давай искать источник. Подозрение на помпу, тем более она у меня чуток выпала из передней крышки, и могла головой удариться при падении.

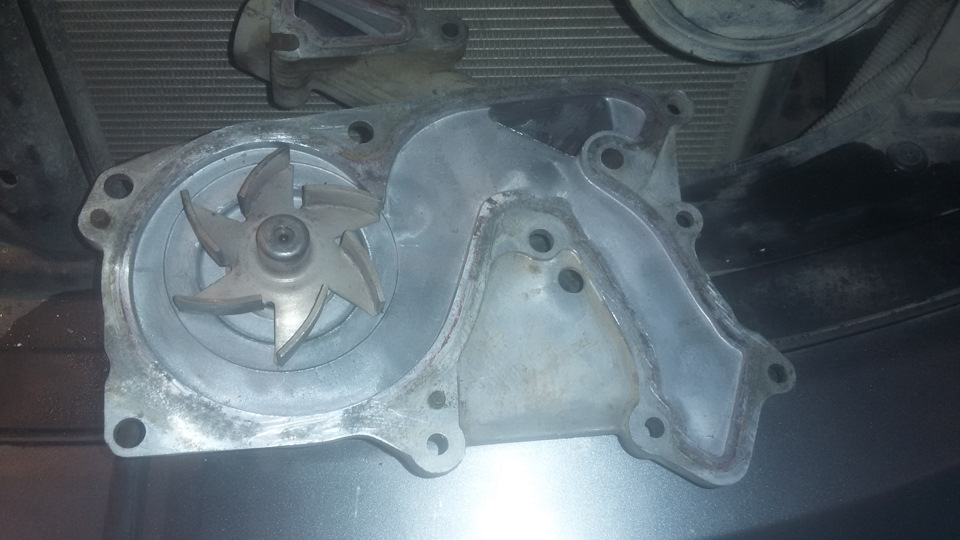

Скидываем ремень, дергаем ее — люфтит, зараза! Заводим без ремня — тишина! Вот везение — еще и новую помпу надо. Заказал помпу, две прокладки и новый ремень, кстати цена у него сказочная — 560 рублей, в отличии от помпы за 3330 🙁
Короче все собрал, и катаюсь второй день. Гадкая помпа и выть почти перестала. Нет ей прощения — выкину ее и поставлю новую! 🙂 Так что история-то еще и не закончилась 🙂
Ремонт резьбы в блоке цилиндров бмв

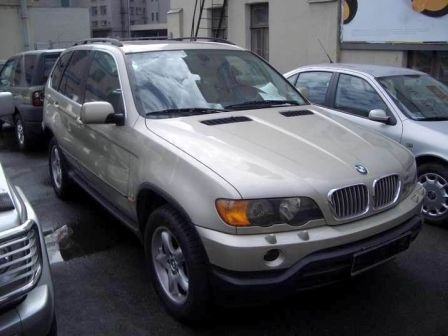

Автомобиль марки БМВ Х5 с 3.0 литровым двигателем 2001 г.в. (фото №1), знаком многим владельцам. Этот двигатель ставили на многие машины марки BMW. Двигатель хороший — приемист, динамичен, но есть у двигателей данной серии одна неприятная особенность, о которой знают многие владельцы таких машин с этим двигателем. При перегреве на этих мотора вытягивает резьбу в блоке цилиндров.
Что делать в такой ситуации если вытянуло резьбу в блоке?
Как найти решение данной проблемы, чтобы восстановить резьбу в блоке цилиндров?
А вот в таком виде витки резьбы выходят из блока цилиндров при перегреве или при срыве резьбы в блоке, когда пренебрегают моментом затяжки болтов крепления гбц (фото 2).

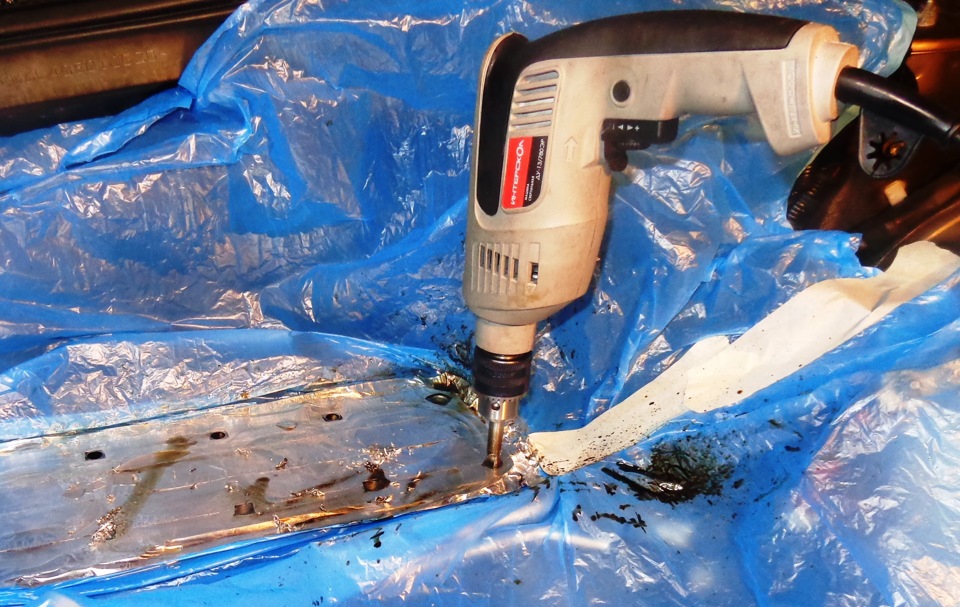

Восстановление резьбы блока цилиндров начинаем с того, что сначала надо предотвратить попадание стружки во внутрь. (фото3,4).
Нарезка резьбы в блоке цилиндров.(фото 6, 7).
Сорванная резьба в блоке цилиндров бмв восстановлена под родные болты крепления гбц без снятия двигателя с автомобиля.
Вот так выглядит восстановленная резьба при ремонте блока цилиндров бмв.
Ремонт вытянутой резьбы в блоке цилиндров бмв окончен. Все болты затянулись штатным моментом.
Что делать, если сорвана резьба?
Любая резьба со временем изнашивается. Проблему можно решить, просто заменив деталь или крепежный элемент с изношенной или поврежденной резьбой на новый. Но часто экономически выгоднее восстановить резьбу. Расскажем, как подобрать нужный инструмент и какой способ восстановления резьбы будет оптимальным в конкретной ситуации.
Для восстановления «здесь и сейчас» подойдет резьбовой напильник. Это цельное приспособление квадратного сечения с насечками под различные шаги метрической резьбы. Небольшой инструмент выполняет функцию «16 в 1». Для наружных резьб на каждой стороне квадрата с двух сторон нанесена насечка разного размера. Аналогичная насечка есть и на торцах напильника — для внутренних резьб.
Напильник очищает профиль резьбы от загрязнений и восстанавливает замятия. Единственный минус — такой способ ослабляет резьбу. Поэтому для экстренного ремонта инструмент может оказаться незаменимым, но в будущем элемент с восстановленной резьбой лучше заменить или восстановить другим способом.
Восстановление внутренней резьбы
Самый простой способ — рассверлить поврежденное резьбовое отверстие, и поверх нарезать новую резьбу. Но тогда под новую резьбу нужен и новый крепеж, что не всегда оправдано. К тому же, иногда нарезать резьбу большего диаметра просто не позволяет пространство.
Надежнее всего будет восстановить внутреннюю резьбу с помощью резьбовой вставки — футорки. Футорка — это пружина или небольшая втулка из металла. Во время вкручивания она сжимается и жестко фиксируется в отверстии. Производители обещают, что качество восстановленного соединения будет не ниже, чем оригинальное. Такой способ эффективен при восстановлении резьбы в свечных колодцах, кислородных датчиках, масляных пробках, блоке цилиндров (для установки ГБЦ), коробки передач.
При работе с мягкими материалами (алюминием, пластиком, древесиной) или изделиями с тонкими стенками, соединение получается в 2-4 раза прочнее оригинального. Восстановленную резьбу почти невозможно смять, криво завинтив, например, болт или свечу.
Вставки, футорки устанавливаются в четыре этапа:
1. Отверстие рассверливается и зенкуется под резьбу для вставки.
2. Специальным метчиком нарезается резьба под вставки.
3. Вставка устанавливается на необходимый уровень.
4. В зависимости от типа вставки — обламывается установочный хвостовик.
Восстановление внешней резьбы
Способ №1. Пластическая деформация.
Данное приспособление оснащается сменными вставками под резьбу с различными типами и шагами. Работает по принципу «гребенки», восстанавливая профиль замятой наружной резьбы.
Будет полезным при:
→ Восстановлении резьбы на трубах, если трубу заменить сложно, а резьба повреждена.
→ срочного восстановления болтов, шпилек и т.п., если нет замены.
Резьбу с особыми требованиями к прочности данным приспособлением восстанавливать не рекомендуем, лучше приобрести новый крепеж.
Способ №2. Холодная ковка.
У нас этот инструмент именуют Зильбертул, по названию бренда-производителя. Технология позволяет восстанавливать замятую наружную резьбу вообще без съема металла. Путем холодного наката специальные ролики выкатывают повреждение и возвращают профиль резьбы к изначальной геометрии.
В процессе восстановления резьба подвергается холодной ковке, и происходит местное упрочнение резьбовой части детали. Сменные ролики (приобретаются отдельно) с различными профилями и шагами резьб, а также регулируемый диаметр дают широкий диапазон применения.
Разобрались, какой инструмент нужен в вашем конкретном случае? Купите его у нас на 20% дешевле! С 15 февраля у нас стартовала акция на резьбонарезной инструмент VOLKEL.
А если остались вопросы по статье или выбору инструмента, пишите в комментарии!
